Место происхождения: | Гуандун, Китай |
Фирменное наименование: | GUOMAT |
Сертификация: | ISO/TS16949:2009 |
Номер модели: | ФД330-22 |
Количество мин заказа: | 6шт |
---|---|
Цена: | $59.9-159.9/pc |
Упаковывая детали: | Сильная картонная коробка или по мере необходимости клиентов |
Время доставки: | 2-8 рабочих дней |
Условия оплаты: | Л/К, Т/Т, западное соединение |
Поставка способности: | 1000ПК/НЕДЕЛЯ |
Материал: | Резина и сталь | Гарантия: | 12 месяцев |
---|---|---|---|
Образец и OEM: | Доступный | Операция: | Газонаполненный |
OEM-номер: | ФД 330-22 ДИ | Масса: | 4,8 кг |
Газовая дыра: | G1/4 | Пневматическая подвеска: | Пневматическая пружина Contitech |
Высокий свет: | Резиновая пневматическая пружина Contitech FD 330-22,Резиновая пневматическая пружина с двойной спиралью |

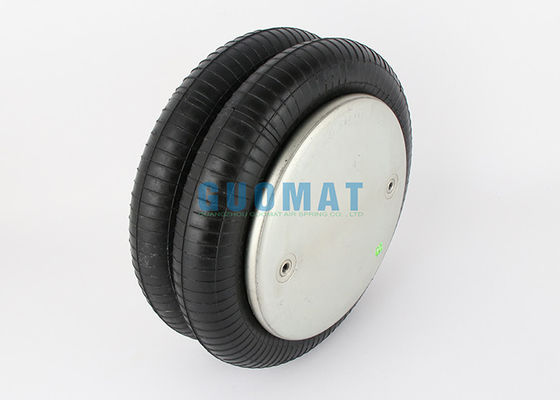

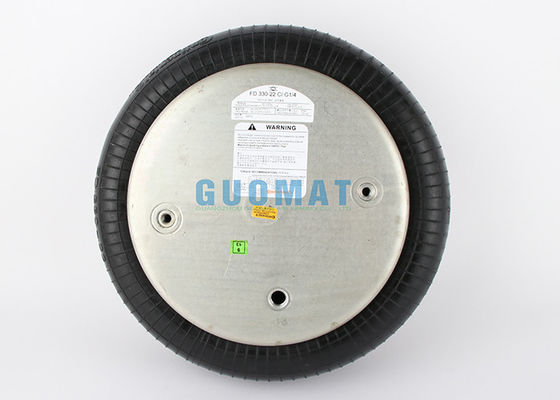

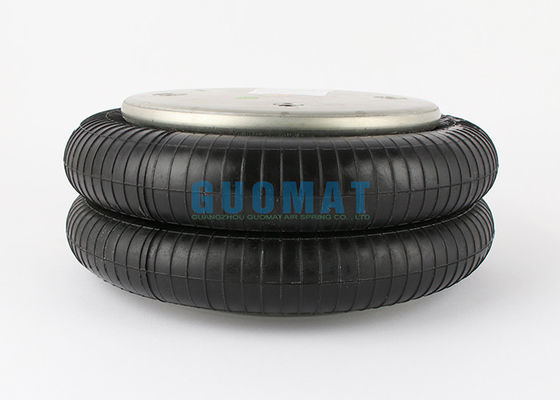

Contitech FD 330-22 CI Пневматический привод с двойной спиралью G1/4 Пневматический фитинг Резиновая пневматическая пружина
Подробное описание дляКонтитех ФД330-22
Производитель: Contitech
Номер детали: FD 330-22 CI G1/4
Гарантия: 12 месяцев
Материал: резина и сталь
Черный цвет
Оплата: LC/TT/Вестерн Юнион/PayPal
Посылка: прочная коричневая коробка
Время доставки: около 2-8 рабочих дней после получения оплаты
Способ доставки: по морю, по воздуху, экспресс (DHL/UPS/EMS/Fedex)
Технические данные
1 |
Верхний винт (гайка) Зуб |
2хМ8-15мм |
2 |
Диаметр верхней крышки |
228мм |
3 |
Диаметр нижней крышки |
228 мм |
4 |
Расстояние до центра винта |
157,5 мм |
5 |
Газовая дыра |
G1/4 |
6 |
Нижний винт (гайка) Зуб |
2хМ8-15мм |
7 |
Максимальный диаметр резиновых сильфонов |
325 мм |
8 |
Инсульт |
75-305 мм |
9 |
Общий вес с зажатыми пластинами |
4,8 кг |
10 |
Требуемая монтажная ширина |
340мм |
Виброизоляция – значения динамических характеристик
Высота конструкции H: рекомендуемая 240 мм, минимальная 220 мм
Давление P[бар] | 3 | 4 | 5 | 6 | 7 | 8 | Том V[I] |
Сила (нагрузка) [кН] | 10 | 13.3 | 16,7 | 20,6 | 24.1 | 27,6 | 12 |
Скорость пружины [Н/см] | 156 | 190 | 221 | 252 | 283 | 314 | |
Собственная частота[Гц] | 2.0 | 1,9 | 1,8 | 1,8 | 1,7 | 1,7 |
Пневматическое применение – значения статических характеристик
Сила F [кН]
Давление P[бар] | 3 | 4 | 5 | 6 | 7 | 8 | Том V[I] | |
Высота В [мм] | 265 | 7,97 | 10,8 | 13,5 | 16,9 | 19,7 | 22,7 | 13 |
220 | 11.3 | 15.2 | 18,9 | 23.1 | 26,9 | 30,8 | 11 | |
180 | 13,6 | 18.2 | 22,7 | 27,5 | 32 | 36,5 | 8,8 | |
140 | 15,4 | 20,5 | 25,5 | 31.1 | 36,3 | 41,3 | 6,8 | |
100 | 16,8 | 22.1 | 27,8 | 34,1 | 39,8 | 45 | 4,8 |
Инструкции по обслуживанию
М8:макс.25Нм
G1/4: макс. 25 Нм
Распространенные типы двойных витых пневматических рессор
ФД 330-22 363 ;ФД330-22 363
Каждая стандартная пневматическая пружина состоит из 4 слоев.
•Внутренний слой, который фактически содержит воздух.
• Нанесен первый слой армированной тканью резины.
под определенным углом.
• Второй слой армированной тканью резины,
укладывается под определенным углом к первому слою.
• Чехол для защиты косых слоев ткани.
