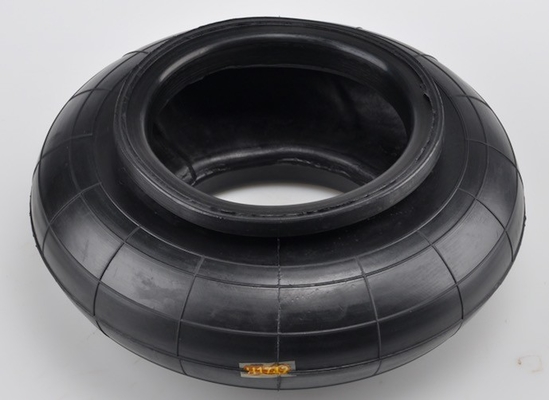

Весна воздуха 230116-1 Vibracoustic V1B20 305mm одиночная замысловатая

vibracoustic одиночное замысловатое Dia мембран 230116-1 весны воздуха V1B20 замысловатое резиновое максимальный. 305mm

Guomat 230116-1 промышленных одиночных замысловатых спецификаций весны воздуха

Технические данные 1 технический данный
Емкость нагрузки емкости загрузки максимальная 1 максимальная (бар 7)
kN 23,75
Максимальное давление подъема 1 Максимальн Давление для поднимаясь процессов
бар 8,0
Диаметр диаметра максимальный 1 максимальный.
305 mm
Необходимое требование к космоса Ø космоса 1
335 mm
Высота max.1 Максимальн Высота
175 mm
Высота MIN. 1 MIN. высоты
55 mm
Вес 1 вес
1,03 kg
Сила, который нужно обрушиться к минимальной силе восстановления высоты 1 к минимальной высоте

Гайка/глухая гайка ❶

Длинное гайки: 25 mm

Номер винта плиты обложки: 8 ПК

Нижний номер винта нажимной накладки: 8 ПК

Зуб винта плиты обложки (гайки): M10

Расстояние центра винта плиты обложки:

Нижний зуб винта нажимной накладки (гайки): M10

Расстояние центра винта нижней нажимной накладки:

❷ наполняет газом штуцер отверстия/воздуховода/воздуха

Отверстие/воздуховод газа: G1/2

Нажимная накладка ❸

Верхний диаметр: 172 mm

Нижний диаметр нажимной накладки: 172 mm

Мембраны ❹ резиновые

Диаметр резиновых мембран естественный: 150 mm

Высота резиновых мембран естественная: 115 mm

Блок блока бампера ❺/буфера

Без блока бампера

❻ окружает кольцо обруча/пояса

Без обруча пояса

Состав промышленного замысловатого элемента весны воздуха имеет следующие аспекты

Гайка ❶/глухая гайка – также постоянная часть собрания нажимной накладки. Обеспечивает альтернативу для того чтобы скрепить болтами систему установки. Она внутри дефекта внутри плита утюга

❷ наполняет газом штуцер отверстия/воздуховода/воздуха – наиболее обычно 1/4 N.P.T которые снабжает вход воздуха резиновые мембраны.

Нажимная накладка ❸ - завитая до более прочных мембран конструируйте и самая большая проверка качества в фабрике. Позволяет 100% из теста утечки перед пересылкой.

Мембраны ❹ резиновые - мембраны воздуха включают 4 слоя материалов: внутренний слой, шнур 2 слоев - усиленные ткани, и крышка. Конструкция природного каучука обеспечивает – функциональные свойства 65F.

Блок блока бампера ❺/буфера - твердый резиновый или проектируя пластиковый прибор конструированный для того чтобы предотвратить большой урон к кораблю или подвес в случае неожиданной разгерметизации воздушное давление весной.

❻ окружает кольцо обруча/пояса - отлитое в форму кольцо провод-раны для того чтобы обеспечить боковую стабильность сложного типа мембран весны.

Весны воздуха GUOMAT могут продолжать по крайней мере дважды продолжительность жизни, всегда как очень как четыре раза более долго чем стальные весны!

• Им почти не нужно поддерживать.
• Увеличьте срок службы автошин и тормозных колодок.
• Позволенный вам вытянуть что-нибудь; Исключите дорогую цену допущения.
• Значительно уменьшите обрыв других компонентов и обслуживания корабля.
• Назад к вам в отбраковке, тележка и трейлер с подвесом воздуха более ценны.
• Позвольте идеальному балансированию загрузки между цапфами; Позвольте вам побежать в одном из самых больших законных ограничений.
• Уменьшите дискомфорт и риск усталости водителя; Улучшите эффективность безопасности водителя, и преданность
• Обеспечить ровный для того чтобы нагрузить, уменьшить цену дорогих претензий по гарантии и упаковки.

Чертеж vibracoustic V1B20:
