| Место происхождения: | КИТАЙ |
| Фирменное наименование: | GUOMAT |
| Сертификация: | ISO/TS16949:2009 |
| Номер модели: | 1B7070 |
| Количество мин заказа: | 1pc |
|---|---|
| Упаковывая детали: | сильная коробка коробки или как потребность клиентов |
| Время доставки: | 2-8 дней работы |
| Условия оплаты: | Т/Т, западное соединение, ПайПал или другие |
| Поставка способности: | 1000пкс/век |
| Материал: | Резиновая сталь | ФЭСТО: | EB-165-65 |
|---|---|---|---|
| Гарантия: | Один год | Вес: | 1,3 кг |
| Другие имена: | Вибрация весны воздуха Festo | Способность давления: | ПА 0.2-0.8 м |
| Размеры пакета: | см 16*16*10 | Марка: | Нейтральный |
| Высокий свет: | Весна воздуха EB16565 Festo,Резиновая стальная весна воздуха Festo,Промышленная весна воздуха TS16949 |
||
Сумки аэродинамической подъемной силы Contitech FS70-7 привода весны воздуха EB-165-65 Festo промышленные для машины уменьшают вибрацию
Первоначальный производитель оборудования OEM:
| Справочный номер OEM |
| НОМЕР ДЕТАЛИ GUOMAT: 1B7070 |
|
НОМЕР ДЕТАЛИ Феникса: SP 1B 05 НОМЕР ДЕТАЛИ Феникса: SP1B05 НОМЕР ДЕТАЛИ Феникса: SP 1B05 |
| Bosch: 822419002 |
|
НОМЕР ДЕТАЛИ Festo: EB-165-65 НОМЕР ДЕТАЛИ Festo: EB 165 65 НОМЕР ДЕТАЛИ Festo: EB16565 |
|
НОМЕР ДЕТАЛИ Weforma: WBE 200-E1 НОМЕР ДЕТАЛИ Weforma: WBE200-E1 НОМЕР ДЕТАЛИ Weforma: WBE200E1 |
|
НОМЕР ДЕТАЛИ Contitech: FS 70-7 НОМЕР ДЕТАЛИ Contitech: FS70-7 НОМЕР ДЕТАЛИ Contitech: FS707 |
GUOMAT: специфические параметры 1B707 и спецификации EB-165-65:
Расстояние центра винта плиты обложки: 1,75 дюйма/44,5 mm
Расстояние центра винта нижней нажимной накладки: 1,75 дюйма/44,5 mm
Диаметр резиновых мембран естественный: 150 mm
Резиновый диаметр МАКС мембран: Φ165 mm
Работая ход: МАКС 110 mm к МИНУТЕ 50 mm
Максимальная высота: 4,33 дюйма/110mm
Минимальная высота: 1,97 дюйма/50 mm
Верхние отверстие/стержень плиты: 3 части
Верхние отверстие/стержень плиты: 2 PiecesXM8X1.25
Отверстие/стержень коробочного щитка: 2 PiecesXM8X1.25
Воздуховод: G1/4
Плита обложки: 4,13 дюйма/105 mm
Нижний диаметр нажимной накладки: 4,13 дюйма/105 mm
Обрушенная высота: 2,36 дюйма/60 mm
| изоляция вибрации 1B7070 - значения характеристики динамической чувствительности EB-165-65 | |||||||
| Высота h дизайна: порекомендованные 90mm, минимум 70mm | |||||||
| Давление p [бар] | 3 | 4 | 5 | 6 | 7 | 8 | VOL. v [l] |
| Сила (нагрузка) [KN] | 2,7 | 3,7 | 4,7 | 5,7 | 6,6 | 7,7 | 9 |
| Тариф весны [N/cm] | 1040 | 1270 | 1530 | 1770 | 2060 | 2325 | 9 |
| Естественная частота [Hz] | 3,1 | 2,9 | 2,9 | 2,8 | 2,8 | 2,7 | 9 |
примечания:
•Цилиндр мембран может только быть
Управляйте весной воздуха мембран против workpiece, в противном случае стоп предела хода необходимо оборудовать в конце хода, в противном случае мембраны будут перегружены
• Отжимает весну воздуха цилиндра мембран к минимальной высоте, переустановленная сила необходима, что. Обычно, это достигано путем придавать нагрузку
• Всю опорную площадь верхних и более низких плит необходимо использовать для поглощения силы
•Перед демонтировать весну воздуха цилиндра мембран, его необходимо вымотаться
• Во время деятельности, резиновая весна воздуха мембран не должна прийти в контакт с другими частями
| 1B7070 пневматическое применение - значения статической характеристики EB-165-65 | |||||||
| Сила f [kN] | |||||||
| Давление p [бар] | 3 | 4 | 5 | 6 | 7 | 8 | VOL. [l] |
| Высота h [mm] 100 | 2,2 | 3,1 | 4 | 4,8 | 5,7 | 6,6 | 1 |
| 90 | 2,7 | 3,6 | 4,6 | 5,6 | 6,5 | 7,5 | 0,9 |
| 80 | 3,1 | 4,1 | 5,1 | 6,2 | 7,3 | 8,3 | 0,8 |
| 70 | 3,4 | 4,5 | 5,6 | 6,7 | 7,9 | 9 | 0,7 |
| 60 | 3,6 | 4,8 | 6 | 7,2 | 8,4 | 9,5 | 0,6 |
Как улучшить сопротивление носки воздушных подушек весны воздуха резиновых?
Данные по деталей креста EB-165-65 весны воздуха 1B7070:

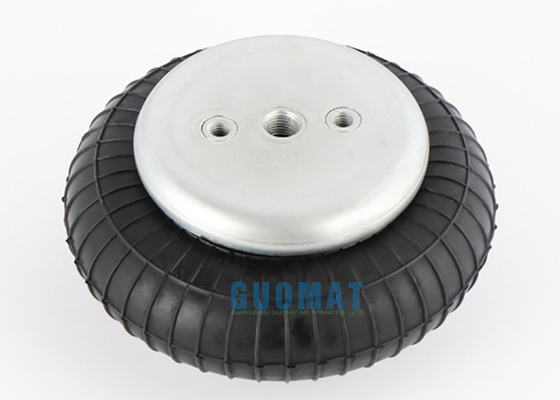

Изображения деталей весны воздуха 1B7070:
