Пневматическая резиновая подушка FD 1710-25 RS с двойной гофрой и кольцами

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	2H7203

Оплата и доставка Условия:

Количество мин заказа:	6шт
Цена:	обсуждаемый
Упаковывая детали:	Сильная картонная коробка или по мере необходимости клиентов
Время доставки:	3-7 рабочих дней
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т
Поставка способности:	1000 шт./неделя

контакт

Подробное описание продукта

Название продукта:	Резиновая пневматическая пружина	Статус:	Совершенно новый
Температурный диапазон:	от -40°С до +70°С	Приложение:	Для промышленной машины
Контитех:	ФД 1710-25 РС	Тип:	Двойной запутан тип
Болты:	24штx3/8-24UNF	Гарантия:	1 год
Выделить:	Пневматическая резиновая весна воздуха , Двухслойные воздушные подшипники , Пневматическая пружина с кольцами

FD 1710-25 RS Пневматическая резиновая подушка безопасности с двойным сильфоном и кольцами

Пневматическая резиновая подушка безопасности GUOMAT 2H520217 представляет собой усиленную пневматическую пружину с двойным сильфоном, предназначенную для промышленной пневматической активации, виброизоляции, амортизации и подъемных работ.

Технические характеристики продукта

Номер детали GUOMAT: 2H520217
Тип: Пневматическая пружина с двойным сильфоном
Гарантия: 1 год
Материал: Резина и сталь

Соответствующие номера OEM

CONTITECH FD1710-25

CONTITECH FD 1710-25

CONTITECH FD1710-25 RS

CONTITECH FD 1710-25 RS

FIRESTONE STYLE 29

FIRESTONE W01-358-7203

FIRESTONE W01 358 7203

FIRESTONE W013587203

Технические размеры

Диаметр фланца	20,35 дюйма / 516,89 мм
Максимальный внешний диаметр	22,75 дюйма / 577,85 мм
Болты	24 шт. x 3/8-24 UNF
Межосевое расстояние между болтами	19,0 дюйма / 482,6 мм
Максимальная высота	13,2 дюйма / 335,28 мм
Минимальная высота	3,3 дюйма / 83,82 мм

Данные о производительности - Характеристики давления и нагрузки

Давление (psi)	40	60	80	100	120	Объем V (куб. дюймы)
Сила (нагрузка) (фунты)	10580	15860	21150	26440	31730	2820
Жесткость пружины (фунты/дюйм)	2814	4027	5266	6299	7417
Собственная частота (Гц)	1,6	1,6	1,6	1,5	1,5

Характеристики высоты и нагрузки

Давление (psi)	20	40	60	80	100	120	Объем (куб. дюймы)
Высота H 10"	5020	10040	15050	20070	25090	30110	2943
Высота H 8"	5920	11840	17760	23680	29600	35520	2407
Высота H 6"	6490	12990	19480	25970	32460	38960	1781
Высота H 4"	7010	14020	21020	28030	35040	42050	1076

Руководство по установке и выбору

Перед заменой существующей промышленной пневматической пружины, пожалуйста, проверьте следующие спецификации:

Оригинальный номер детали и модель пневматической пружины
Общая высота и максимальная/минимальная рабочая высота
Максимальный внешний диаметр
Размер крепежных болтов и расстояние между отверстиями
Конфигурация воздушного входа
Требуемое рабочее давление
Доступный ход
Максимальная рабочая нагрузка
Монтажное пространство и окружающие компоненты

Не превышайте рекомендованное производителем давление или пределы хода. При необходимости следует использовать механические ограничители хода, чтобы предотвратить чрезмерное удлинение или сжатие.

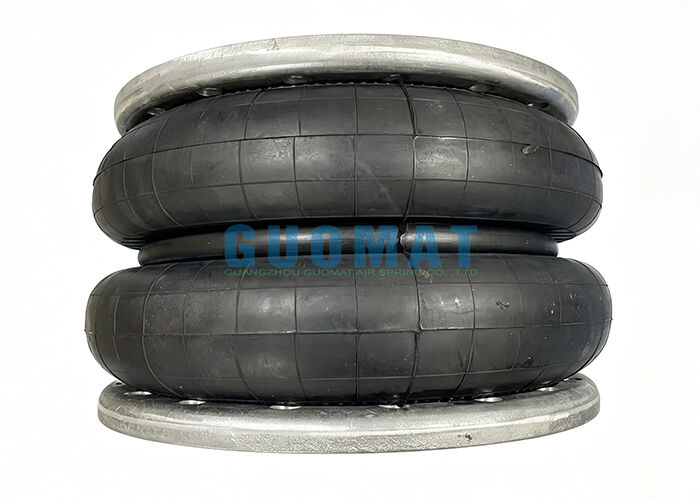

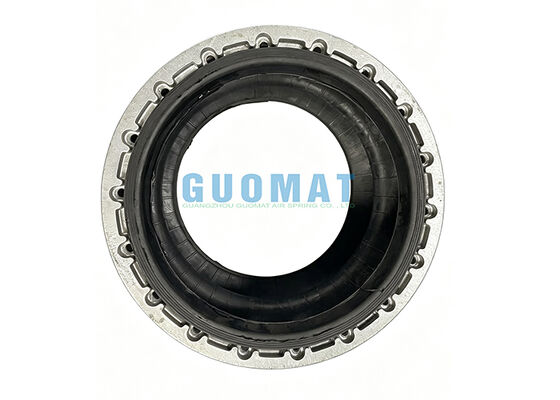

Изображения продукта
