Пневмоподушки Weforma WBZ 400-E1, двойной гофрированный тип, резиновая пневморессора с фитингом G3/4

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	2B6910

Оплата и доставка Условия:

Количество мин заказа:	6шт
Цена:	US$59.9-69.9/PC
Упаковывая детали:	Сильная картонная коробка или по мере необходимости клиентов
Время доставки:	3-7 рабочих дней
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Поставка способности:	1000 шт./неделя

контакт

Подробное описание продукта

Название продукта:	резиновые воздушные мельницы	Цель:	Для замены/ремонта
Гарантийный срок:	12 месяцев	Своения:	2
Структура:	Двойное свертывание	Упаковка:	Коричневая картонная коробка
Бамперы:	Без бамперов	Тип:	Пневматический компонент подвески
Выделить:	Двойная гофрированная пневморессора Weforma , Резиновая пружина с фитингом G3/4 , Пневмоподушки WBZ 400-E1

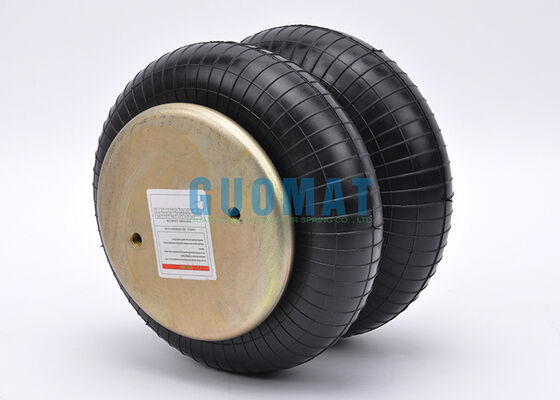

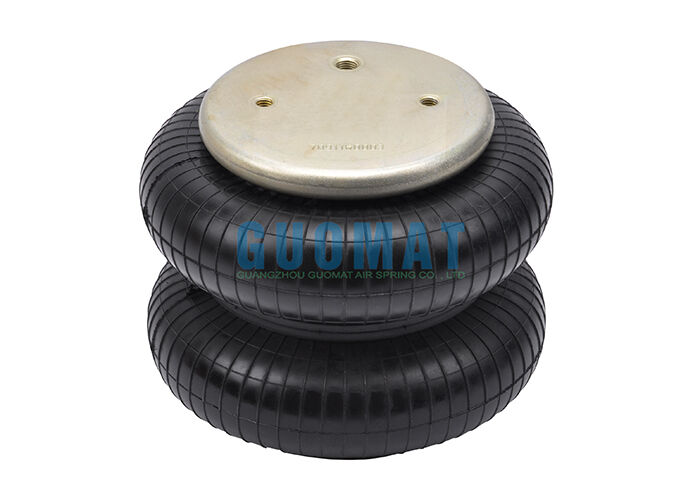

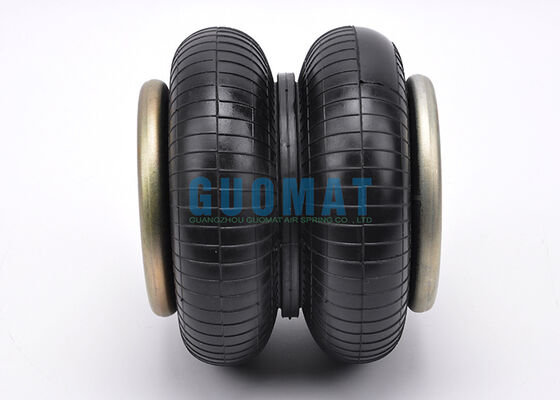

WBZ 400-E1 Weforma двойной свертывающийся тип воздушные пакеты G3/4 воздушный монтаж резиновый воздушный прут

Высокопроизводительная резиновая воздушная пружина, предназначенная для применения в промышленных машинах, с двойной изогнутой конструкцией и воздушной установкой G3/4.

Спецификации продукции

Тип	Резиновые воздушные пружины
Бренд	ГУМАТ
Модель No.	2B6910
Гарантия	12 месяцев
Материал	Резина и сталь
Цвет	Черный
Применение	Для промышленных машин
Другие названия	Промышленные мешки с воздушными пружинами

Совместимые номера деталей

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

Технические спецификации

Диаметр крышки	161 мм
Прокатные отверстия	8M
Среднее расстояние между прокатными отверстиями	89 мм
Воздушные отверстия	G3/4
Среднее расстояние между воздушным отверстием и отверстием с натяжкой	44.5 мм
Максимальная высота	275 мм
Минимальная высота	75 мм
Максимальный внешний диаметр	250 мм

Минимальное давление	0 бар
Сила возврата на минимальную высоту	≤ 200 Н
Общая масса с зажатыми пластинами	30,0 кг

Пневматическое применение - значения статических характеристик

Высота H (мм)	Сила F ((kN) Давление P (бар)							Объем (I)
Высота H (мм)	3	4	5	6	7	8		Объем (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

Руководство по установке воздушной пружины

Правильная установка необходима для обеспечения безопасности, производительности и срока службы воздушной пружины.или применения в машинах, правильная установка помогает воздушной пружине работать плавно и надежно.

Шаги установки

Проверьте воздушную пружину перед установкой:Перед установкой проверьте воздушную пружину на наличие повреждений, трещин или деформаций, чтобы убедиться, что модель, размер и спецификации установки соответствуют требованиям оборудования.
Удалите старую воздушную пружину:Прежде чем вынимать старую воздушную пружину, освободите все давление воздуха из системы.
Установите новую воздушную пружину:Поместите новую воздушную пружину в правильное положение и закрепите все болты, фитинги и оборудование для установки.
Подключите подачу воздуха:Подключите воздушный шланг и убедитесь, что все фитинги плотно и не имеют утечек.
Испытание после установки:После установки проверьте высоту, давление и общую работу воздушной пружины.
