2 3/4" x 2 резиновые воздушные подушки FD 22-4 DI CR Contitech

Подробная информация о продукте:

Место происхождения:	Гуандун, Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	2B2 3/4 дюйма х 2

Оплата и доставка Условия:

Количество мин заказа:	6шт
Цена:	$99.9-139.9/pc
Упаковывая детали:	Сильная картонная коробка или по мере необходимости клиентов
Время доставки:	2-8 рабочих дней
Условия оплаты:	Т/Т, Вестерн Юнион, Л/К
Поставка способности:	1000 шт./неделя

контакт

Подробное описание продукта

тип:	Алюминиевая крышка с пневматической пружиной	Гарантия:	12 месяцев
Материал:	Резина + сталь	Упаковка:	Коробка/поддон
образец:	Доступный	РезинаСильфон:	2 3/4 дюйма х 2
Масса:	0,5 кг	Воздушная дыра:	G1/4
Выделить:	Вибрационный изолятор из резиновой воздушной пружины , Контитек высокоточный подушка безопасности , 2 3/4 дюймов резиновый подвал

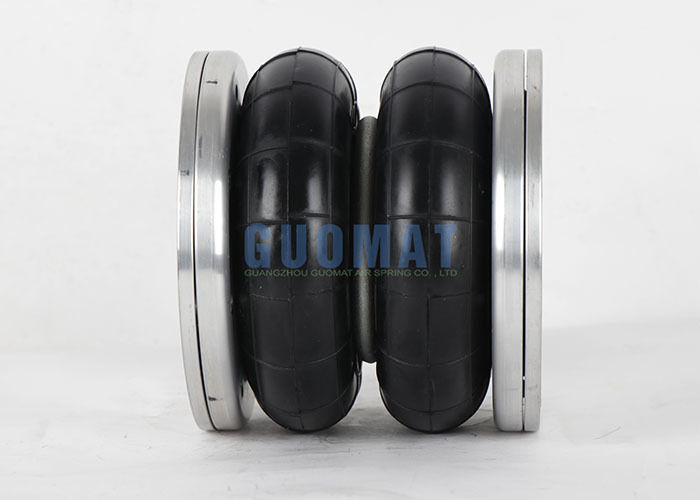

Резиновый сильфон 2 3/4 дюйма x 2 FD 22-4 DI CR Contitech Прецизионная виброизоляционная подушка безопасности

Обзор продукта

Двойная спиральная промышленная пневматическая пружина предназначена для прецизионной виброизоляции в промышленном оборудовании.

Описание	Двойная спиральная промышленная пневматическая пружина
Номер детали	2B2 3/4X2
Материал	Резина + стальное кольцо
Гарантия	1 год
запутанный	Двухместный/2
Приложение	Промышленное оборудование

Номера запасных частей

Continental ContiTech: FD 22-4 DI G1/4 CR
Continental ContiTech: FD 22-4 DI G1/4 CR M6
Continental ContiTech: FD 22-4 DI CR G1/4
Continental ContiTech: FD 22-4 DI CR G1/4 M6
Continental ContiTech: FD 22-4 DI CR 69342
Сильфон Continental ContiTech: FD 22-4/FD 22 4/FS224
Номер Firestone: W01-R58-4080/W01 R58 4080/W01R584080
Стиль Firestone: 23/4 дюйма x2/23/4 дюйма x2/23/4x2
Данлоп ФР: 23/4 дюйма x 2 SP2907
Данлоп ФР: 23/4 дюйма x 2 SP2042
Норгрен: PM/31022/PM 31022/PM31022
Номинал 0 (дюйм) x витки: 234 x 2/23/4 x 2/23/4 x 2
Фесто: EB-80-45/EB 80 45/EB8045
Паркер: 2,3/4x2 9109009

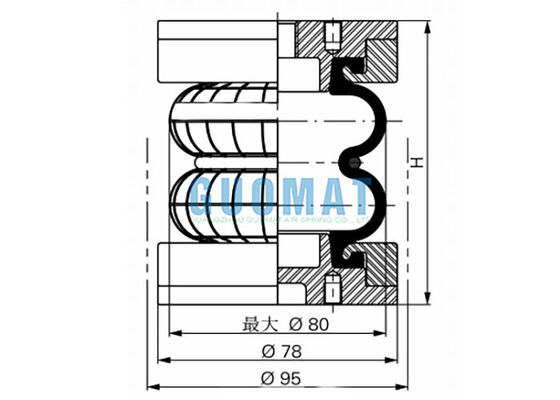

Технические характеристики

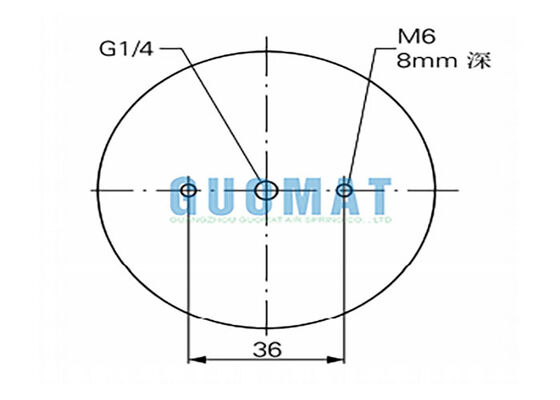

Верхняя крышка: диаметр 78 мм, 2 резьбовых отверстия M8, межосевое расстояние между болтами 36 мм, вентиляционное отверстие G1/4.

Нижняя крышка: диаметр 78 мм, 2 резьбовых отверстия М8, межосевое расстояние между болтами 36 мм.

Максимальный внешний диаметр: 80 мм. Максимальная высота: 110 мм. Минимальная высота: 65 мм.

Данные о производительности — сила и жесткость пружины

Давление P (бар)	3	4	5	6	7	8	Том V (I)
Сила (нагрузка) КН	0,8	0,9	1.1	1,4	1,6	1,9	0,16
Скорость пружины Н/см	400	490	570	660	750	830
Собственная частота f0 Гц	4	3,8	3.6	3,5	3,5	3.4

Данные о производительности — высота в зависимости от давления

Давление P (бар)	3	4	5	6	7	8	Том V (I)
Высота H(мм) 100	0,44	0,63	0,82	1.02	1.23	1.44	0,17
Высота В(мм) 90	0,66	0,91	1.15	1,39	1,65	1,9	0,16
Высота В(мм) 80	0,85	1.14	1,42	1,71	2	2.29	0,13
Высота В(мм) 70	1.02	1,35	1,68	2.01	2.35	2.7	1.1

Перекрестная ссылка Contitech на GOMAT

Контитех	ГУОМАТ
ФД 22-4 ДИ	2 3/4 дюйма х 2
ФД 44-10 ДИ	4 1/2 дюйма х 2
ФД 76-14 ДИ	6 дюймов х 2 (Ал)
ФД 76-14 ДС	6 дюймов x 2 (сталь)
ФД 138-18 ДС	8 дюймов х 2
ФД 210-22 ДС	10 дюймов х 2
ФД 412-22 ДС	12 дюймов х 2
ФД 614-26 ДС	14 1/2 дюйма х 2
ФД 816-30 ДС	16 дюймов х 2
