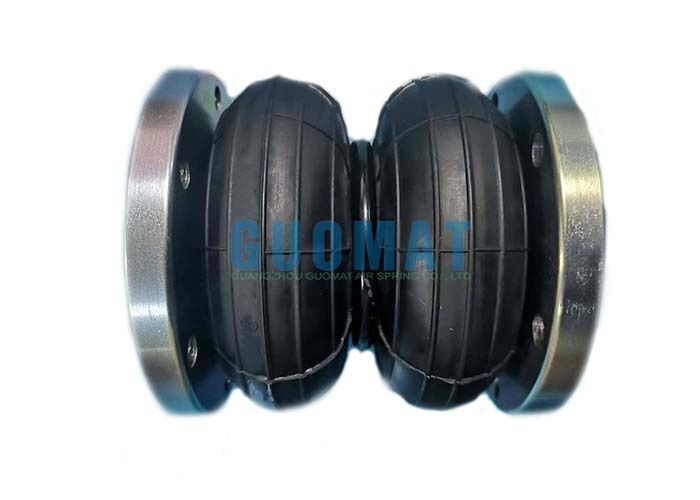

2H160166 Двойная свернутая промышленная воздушная пружина 108 мм ударная воздушная ударная подвеска

Подробная информация о продукте:

Место происхождения:	Гуандун, Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	2H160166

Оплата и доставка Условия:

Количество мин заказа:	6шт
Цена:	$99.9-159.9/pc
Упаковывая детали:	Сильная картонная коробка или по мере необходимости клиентов
Время доставки:	2-8 рабочих дней
Условия оплаты:	Т/Т, Вестерн Юнион, Л/К
Поставка способности:	1000 шт./неделя

контакт

Подробное описание продукта

Материал:	Резина + сталь	Приложение:	Промышленное оборудование
Образец:	Доступный	Транспортный пакет:	Картонные коробки
Операция:	Газонаполненный	Гумат:	2H160166
Выделить:	Двойная замысловатая промышленная весна воздуха , Подвеска для воздушного удара 108 мм , промышленная воздушная пружина с гарантией

2H160166 Промышленная пневмоподушка с двойной сильфонной камерой, ход 108 мм, амортизатор

Обзор продукта

Пневмоподушка 2H160166 имеет конструкцию с двойной сильфонной камерой (тип 2H), обеспечивающую более высокую грузоподъемность и улучшенную вертикальную устойчивость по сравнению с однокамерными конструкциями. Используя сжатый воздух в качестве упругой среды, она обеспечивает плавное движение, эффективную виброизоляцию и регулируемую жесткость для различных промышленных применений.

Технические характеристики

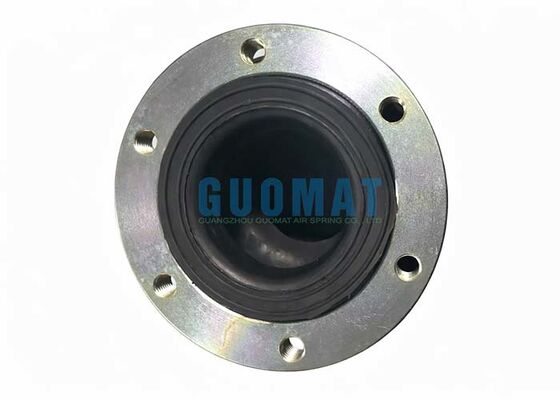

Диаметр верхней фланца	160 мм
Резьбовые отверстия сверху	6 шт. XM10
Межосевое расстояние резьбовых отверстий сверху	135 мм
Диаметр нижнего фланца	146 мм
Резьбовые отверстия снизу	6 шт. XM10
Межосевое расстояние резьбовых отверстий снизу	135 мм
Максимальный наружный диаметр	175 мм
Естественная высота	166 мм
Минимальная высота	82 мм
Максимальная высота	190 мм
Ход	108 мм

Данные по грузоподъемности и производительности

Монтажная высота (мм)	Несущая способность при давлении накачки (МПа)							Объем при 0,7 МПа (дм³)
	0,2 МПа	0,3 МПа	0,4 МПа	0,5 МПа	0,6 МПа	0,7 МПа	0,8 МПа
82	364	538	713	892	1071	1251	1430	0,86
116	262	397	537	674	815	950	1095	1,27
150	190	290	391	490	597	700	802	1,64
166	149	237	325	413	502	593	684	1,77
190	76	128	180	233	287	342	398	1,92
201	23	55	83	111	148	183	220	1,95

Жесткость и частота при расчетной высоте
Давление накачки (МПа)	0,2	0,3	0,4	0,5	0,6	0,7	0,8
Вертикальная жесткость (кг/см)	39	54	72	89	107	125	138
Собственная частота (Гц)	2,56	2,4	2,35	2,33	2,31	2,3	2,25
Собственная частота (об/мин)	154	144	141	140	139	138	135

Ключевые особенности

Высокая грузоподъемность благодаря конструкции с двойной сильфонной камерой: Двухслойная конструкция сильфона увеличивает эффективный объем воздуха и обеспечивает улучшенную грузоподъемность при сохранении компактной монтажной высоты.
Эффективный ход 108 мм: Обеспечивает достаточный вертикальный ход для поглощения вибраций, выравнивания оборудования и линейного привода с малым ходом.
Прочный усиленный резиновый сильфон: Изготовлен из многослойного кордотканевого эластомера для обеспечения устойчивости к усталости, растрескиванию и циклам давления.
Регулируемая жесткость и высота: Давление воздуха может регулироваться для точной настройки поддержки нагрузки, характеристик виброизоляции и рабочей высоты.
Бесперебойная работа: В отличие от механических пружин, пневмоподушки требуют минимального обслуживания и обеспечивают более длительный срок службы при правильных условиях эксплуатации.

Чертеж изделия
