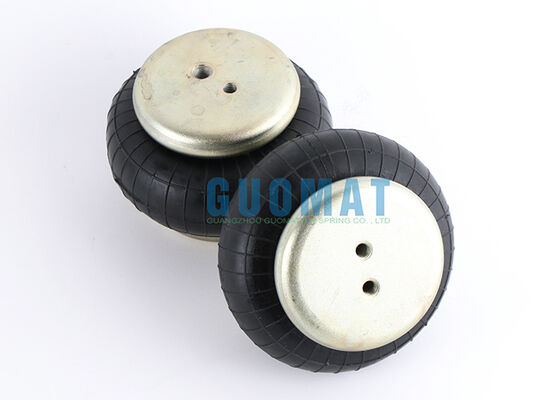

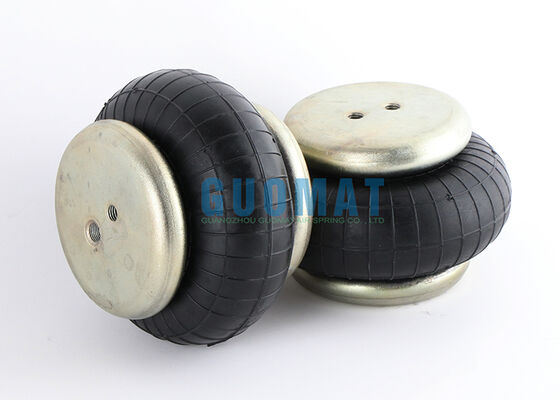

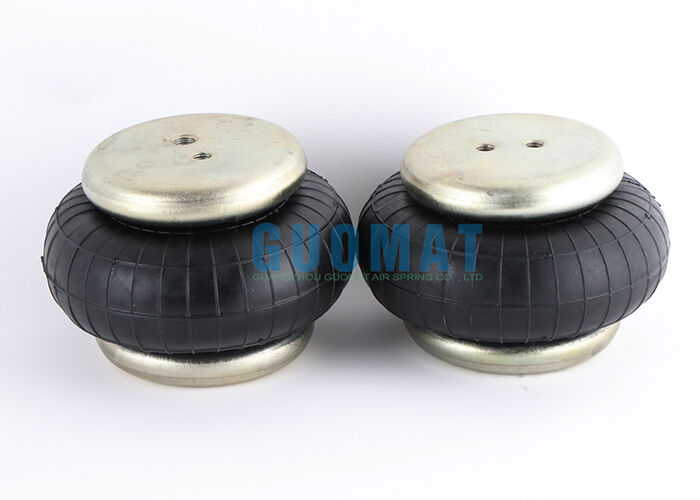

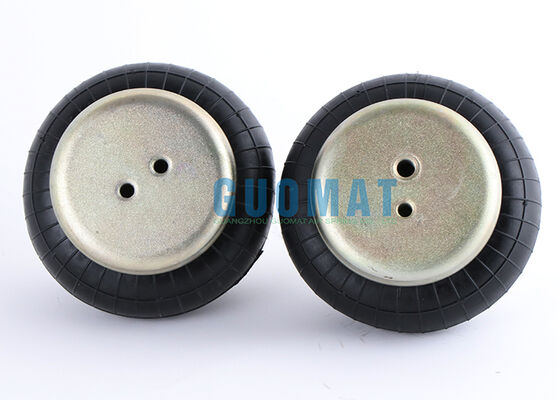

Пневмофитинг G1/8 FS 40-6 Contitech, однослойная пневмоподушка 2681001000 для промышленности

Подробная информация о продукте:

Место происхождения:	Гуандун, Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	1B4060

Оплата и доставка Условия:

Количество мин заказа:	6 шт
Цена:	$49.9-59.9/pc
Упаковывая детали:	Сильная коробка картонной коробки или в качестве клиентов
Время доставки:	2-8 рабочих дней
Условия оплаты:	Л/К, Т/Т, западное соединение
Поставка способности:	1000 шт./неделя

контакт

Подробное описание продукта

Имя:	Одиночная замысловатая весна воздуха	Стиль:	Однообразный стиль
Материал:	Резина и сталь	Гарантия:	12 месяцев
Приложение:	Промышленное оборудование	Операция:	Газонаполненный
Цвет:	Черный	OEM:	Контитех FS40-6
Выделить:	Пневмофитинг G1/8 для промышленных пневмоподушек , Весна воздуха Contitech одиночная замысловатая , FS 40-6 промышленная пневмоподушка

G1/8 Воздушная установка FS 40-6 Contitech Single Convoluted Air Spring 2681001000 Для промышленного использования

Подробная информация о продукции

Тип	Закрученная подушка безопасности
Бренд	ГУМАТ
Номер модели	1B4060
Цвет	Черный
Применение	Поднимай.
Гарантия	12 месяцев
Оплата	T/T L/C Western Union
Упаковка	Картонная коробка
Дата поставки	2-8 рабочих дней

Номера перекрестных ссылок

Contitech Номер воздушной пружины: FD40-6
Contitech Номер воздушной пружины: FD 40-6
Номер воздушного пружины Contitech: FD40-6 CI
Номер воздушного пруда Contitech: FD 40-6 CI
Контитек, воздушный пруд, номер: 2681001000
Номер воздушного источника "Феникс": SP1B04
Номер воздушной пружины Phoenix: SP 1B04
Номер воздушного источника Phoenix: SP 1B 04
Номер воздушной пружины Weforma: WBE100-E1
Номер воздушной пружины Weforma: WBE 100-E1

Технические спецификации

Рабочая температура	-40°C до +70°C
Испытание неисправности	≥ 3 миллиона
Диаметр верхней крышки	90 мм
Диаметр нижней крышки	90 мм
Газовая отверстие / воздушный вход	G1/8
Резиновые колодки диаметром MAX	145 мм
Рабочий удар	Max 110 mm до MIN 50 mm
Верхняя крышка пластинки винт (орешек) зуб	1XM8X1.25
Нижняя крышка пластинка винт (орех) зуб	2XM8X1.25
Расстояние между центрами винта и верхней крышкой	20 мм
Расстояние между центрами винта и нижней крышкой	20 мм

Данные о производительности

Давление P [бар]	3	4	5	6	7	8	том V [I]
Сила (нагрузка) [KN]	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Скорость пропускания пружины [N/cm]	790	965	1150	1325	1505	1685
Естественная частота [Гц]	3.6	3.4	3.3	3.2	3.1	3.1

Давление P [бар]	3	4	5	6	7	8	том V [I]
Высота H [мм] 100	1.1	1.5	2.0	2.4	2.9	3.4	0.55
Высота H [мм] 90	1.5	2.1	2.6	3.2	3.8	4.4	0.51
Высота H [мм] 80	1.9	2.5	3.2	3.8	4.5	5.2	0.45
Высота H [мм] 70	2.2	2.9	3.7	4.4	5.2	5.9	0.38
Высота H [мм] 60	2.5	3.3	4.0	4.8	5.7	6.5	0.30

Рекомендации по установке и использованию

Осторожность при установке

Проверка соединения:Перед установкой убедитесь, что натянутый интерфейс G1/8 чист и свободен от посторонних объектов.
Установка выравнивания:Во время установки подушка безопасности должна быть естественно выровнена, избегая сдвига или изгиба.
Процедура инфляции:Начальное нагнетание должно начинаться с низкого давления и постепенно увеличиваться до рабочего давления, избегая внезапных ударов высокого давления.
Отношения к защите:В среде, где могут летать обломки или чужеродные предметы, рекомендуется защитное покрытие.

Рекомендации по применению

Выбор давления:2-4 бара рекомендуется для общих применений при подавлении вибраций; 3-6 бара рекомендуется для приложений точного выравнивания.
Конфигурация системы:Рекомендуется использовать с точностью регулирующего клапана давления и датчика для точного контроля.
Регулярная проверка:Ежемесячно проверяйте состояние поверхности и удержание давления подушки безопасности.
Цикл обслуживания:При нормальных условиях эксплуатации рекомендуется проводить всесторонний осмотр каждые два года.
