W01-358-7203 Промышленный воздушный приводящий механизм Firestone Style 29 Rubber Bellows

Подробная информация о продукте:

Место происхождения:	Гуандун, Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949, ISO9001
Номер модели:	2H520217

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	$199.9-$299.9/PC
Упаковывая детали:	Прочная картонная коробка или по требованию клиентов
Время доставки:	5-8 рабочих дней
Условия оплаты:	L/C, D/A, D/P, Western Union
Поставка способности:	1000 шт./неделя

контакт

Подробное описание продукта

Функция:	Уменьшить вибрацию	минимальный заказ:	4шт
Тип:	Тип фланцевого соединения	OEM:	Файерстоун W01-358-7203
цвет:	Черный	Форма:	Двойная спиральная пневматическая пружина
Гарантия:	12 месяцев	Качество:	Хорошее качество
Выделить:	Промышленные воздушные пружины из резины , Воздушный приводящий устройство типа Firestone 29 , промышленная воздушная пружина с гарантией

W01-358-7203 Промышленный воздушный приводящий механизм Firestone Style 29 Rubber Bellows

Обзор продукции

Спецификация	Подробная информация
Бренд	ГУМАТ
Модель	2H520217
Материал	Премиальная резина и армированная сталь: резиновые компоненты обладают превосходной гибкостью и устойчивостью к усталости; металлические компоненты надежно защищены от ржавчины для длительного срока службы.
Тип конструкции	Двойно закрученный
Гарантия	1 год: Мы предоставляем надежную гарантию качества продукции.
Опаковка	Стандартная коричневая картонная коробка: обеспечивает хорошую защиту продукта во время транспортировки; аккуратная упаковка.
Минимальное количество заказов	4 шт.

Номера запасных частей для огненного камня

Производитель: FIRESTONE

W01-358-7203

W01 358 7203

W013587203

Спецификации монтажа и габаритов

Интерфейс установки

Диаметр фланца: 20,36 дюйма - определяет общую ширину уплотнительной и контактной поверхности.
Образец болта (диаметр круга болта): 19,00 дюйма - указывает круговое расположение монтажных болтов для выравнивания.
Конфигурация болтов: 24 единицы 3/8-24 UNF с натяжкой - указывает количество и стандартный тип натяжки для надежного крепления.

Область действия и диапазон действия

Максимальный диаметр корпуса: 22,7 дюйма - наибольшая внешняя ширина, важная для пространственного освобождения во время установки.
Номинальная установленная высота: 9,5 дюйма - эталонная высота в стандартных условиях сборки.
Используемый диапазон ударов: от 3,3 до 13,0 дюйма - утвержденное вертикальное смещение между полностью сжатыми и полностью расширенными позициями.

Процедура установки

Шаг	Ключевая операция	Технические моменты и иллюстрационные примечания
1. Позиционирование	Поместите воздушную пружину между верхним держателем штамповки и верхней пластиной пресс-рамы в назначенном месте установки.	Требования к выровнению: центральная ось пружины должна быть выровнена с центральной линией пружины с допустимым отклонением ≤ 0,2°. На схеме должны быть указаны точки измерения.
2. Предотягивание болта	Вставьте болты (например, 24 штук класса 8.8 или выше) через отверстия пружинного фланца (например, 24×φ9.5 мм) и в натянутые отверстия рамы.	Последовательность затягивания: следует поперечный диагональный рисунок в два этапа (сначала 50% крутящего момента, затем 100% конечного крутящего момента).предложенный крутящий момент 28-32 Н*м).
3Пневматическое соединение	Подключите заводскую линию подачи воздуха к входному порту пружины с помощью фильтрующего регулятора.	Настройка давления: начальное давление должно быть установлено на 50% от номинального рабочего давления (например, если рабочее давление составляет 8 бар, начать с 4 бар), затем тонко настроить в соответствии с нагрузкой.
4. Калибровка удара	Ручно нажмите на пресс и измерьте фактический диапазон расширения/сжатия пружины.	Защита от ударов: убедитесь, что удар пружины всегда остается в пределах указанного диапазона (например, 3,3-13 дюйма).
5. Проверка печати	Привести пружину к давлению в 1,2 раза превышающему рабочее давление и удержать в течение 15 минут.	Метод испытания на утечку: нанести раствор мыла на поверхность соединения фланца. Проверить наличие непрерывного образования пузырей. Допустимое падение давления ≤ 0,1 бар/мин.
6. Испытания нагрузки	Проводить непрерывное штампование с использованием стандартных испытательных плит и контролировать динамическую реакцию пружины.	Критерий производительности: пружина должна поддерживать линейное сжатие во время работы без аномальных вибраций или отклонений.

Совместимые компоненты Firestone

Номер стиля Firestone: стиль 29

Рыбчатые кольца из алюминия (равное расстояние между ними), болты 17/8, орехи, прокладки

W01-358-7203 / W01 358 7203 / W013587203

WO1-358-7203 / WO1 358 7203 / WO13587203

Алюминиевые кольца с ребрами на шее (неравномерное расстояние) 17/8 b,n,w

W01-358-7205 / W01 358 7205 / W013587205

WO1-358-7205 / WO1 358 7205 / WO13587205

Рыбчатые кольца из алюминиевых шариков (равное расстояние) 11/4 b,n,w

W01-358-7201 / W01 358 7201 / W013587201

WO1-358-7201 / WO1 358 7201 / WO13587201

Сборка проката пластин*, 1/2 слепых орехов 3/4 НПТ

W01-358-7275 / W01 358 7275 / W013587275

WO1-358-7275 / WO1 358 7275 / WO13587275

Лишь из резиновых меховых пуль

W01-358-7902 / W01 358 7902 / W013587902

WO1-358-7902 / WO1 358 7902 / WO13587902

Номер стиля: стиль 207

Рыбчатые кольца из алюминия (равное расстояние между ними), болты 17/8, орехи, прокладки

W01-358-7242 / W01 358 7242 / W013587242

WO1-358-7242 / WO1 358 7242/ WO13587242

Алюминиевые кольца с ребрами на шее (неравномерное расстояние) 17/8 b,n,w

W01-358-7239 / W01 358 7239 / W013587239

WO1-358-7239 / WO1 358 7239/ WO13587239

Лишь из резиновых меховых пуль

W01-139-0207 / W01 139 0207 / W011390207

WO1-139-0207 / WO1 139 0207 / WO11390207

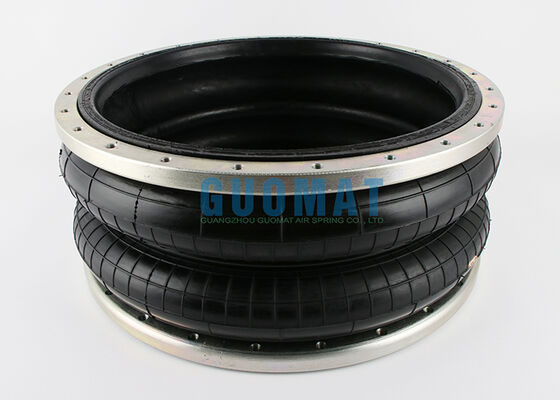

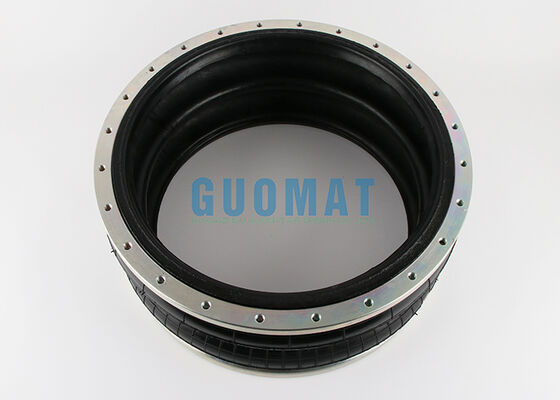

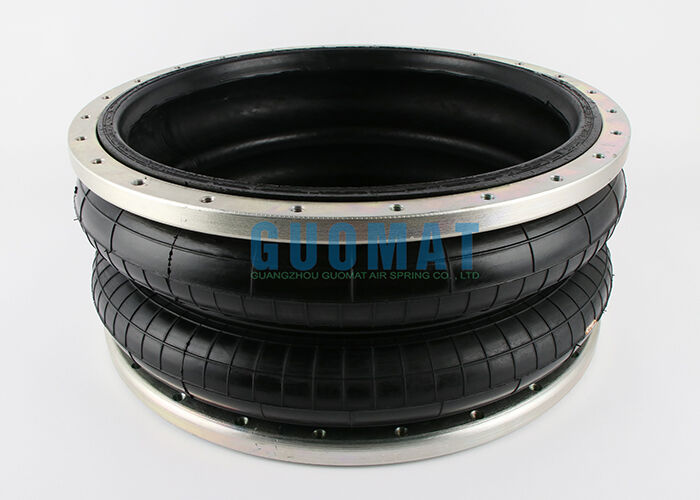

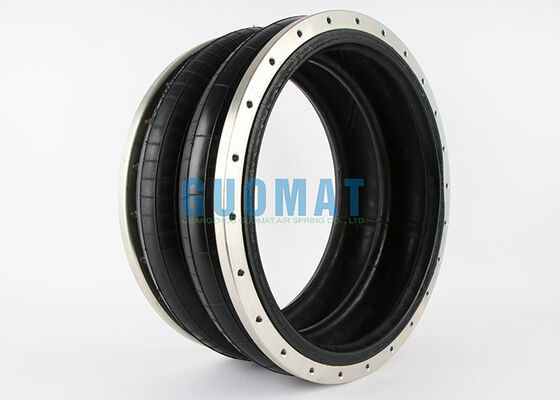

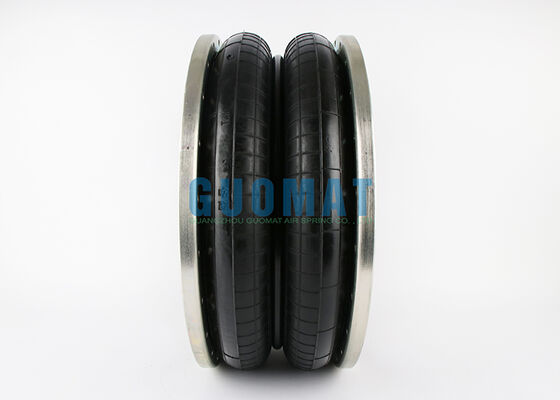

Изображения продукции
