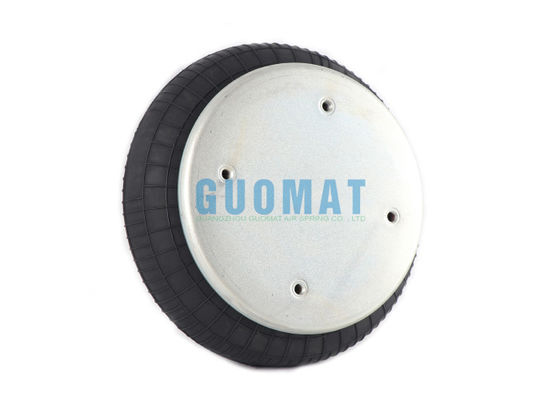

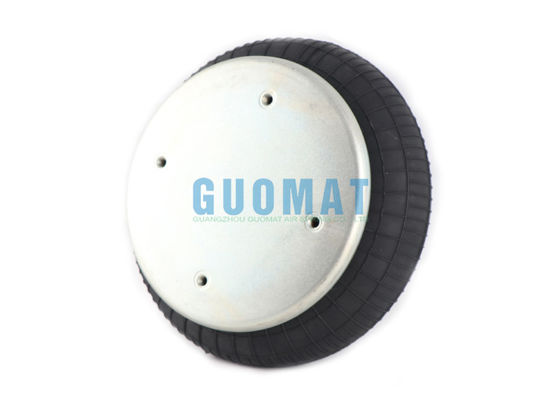

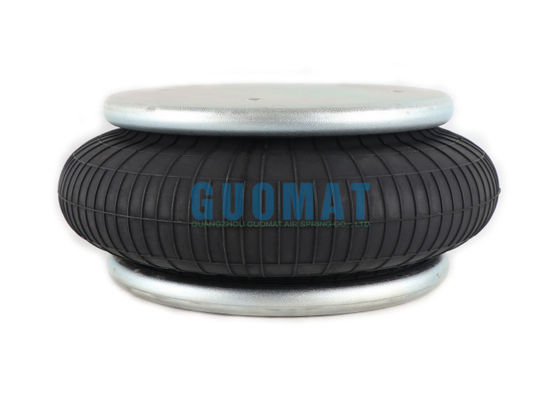

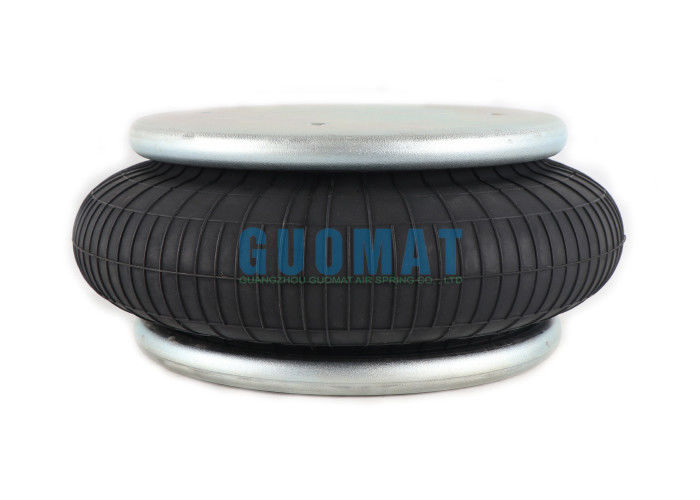

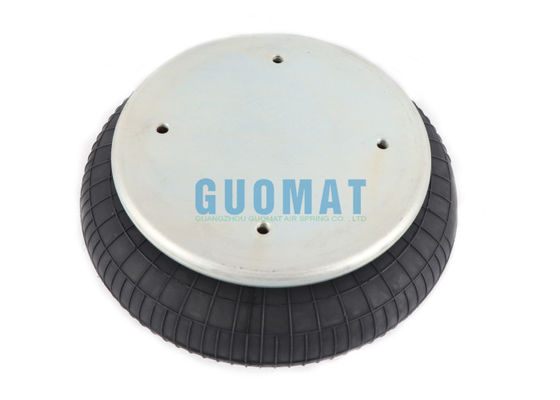

FS330-14 Контитек Промышленные подушки для воздуха 1B330 Стальная пластина Воздушный пружинный изолятор 55 мм-160 мм Удар

FS330-14 Contitech Промышленные пневматические подушки 1B330 Стальная пластина Пневматическая рессора Изолятор Ход 55 мм-160 мм

Информация о продукте

Тип: Одноконволюционная пневматическая подвеска

Бренд: GUOMAT

Состояние: Новый

Материал: Резина + Сталь

Гарантия: 12 месяцев

Срок поставки: около 2 - 8 рабочих дней после получения оплаты

OEM №: Contitech FS330-14

OEM №: Contitech FS 330-14

OEM №: Contitech FS330-14 CI

OEM №: Contitech FS 330-14 CI

OEM №: Contitech FS330-14 CI 1/4NPTF

OEM №: Contitech FS 330-14 CI 1/4NPTF

Технические данные

Диаметр верхней крышки: 231 мм

Воздушный штуцер: 1/4NPFT

Резьбовое отверстие на верхней крышке: 3 шт. 3/8-16UNC

Межосевое расстояние между резьбовыми отверстиями верхней крышки: 157,5 мм
Межосевое расстояние между резьбовыми отверстиями верхней крышки: 78,8 мм
Расстояние между резьбовыми отверстиями верхней крышки и воздушными отверстиями: 73 мм

Диаметр нижней крышки: 231 мм

Резьбовое отверстие на нижней крышке: 4 шт. 3/8-16UNC

Межосевое расстояние между резьбовыми отверстиями нижней крышки: 157,5 мм

Максимальный наружный диаметр резинового сильфона: 325 мм

FS330-14 Contitech Пневматическая рессора

Виброизоляция – Динамические характеристики
Конструктивная высота H: рекомендовано 140 мм, минимум 120 мм

Пневматическое применение – Статические характеристики
Сила F [кН]

Применение промышленных пневматических рессор на бетонных грохотах

Применение промышленных пневматических рессор на бетонных грохотах является эффективным и все более распространенным решением для решения многих проблем традиционных металлических или резиновых пружин в снижении вибрации, виброизоляции, защите оборудования и эффективности грохочения.

1. Отличные характеристики снижения вибрации и виброизоляции

Низкочастотная и высокоэффективная виброизоляция: Пневматические рессоры имеют очень низкие собственные частоты (обычно проектируются на 1-3 Гц или даже ниже), что позволяет эффективно изолировать средне- и низкочастотные вибрации (обычно в диапазоне 5-25 Гц), создаваемые работой бетонных грохотов. Это значительно снижает энергию вибрации, передаваемую фундаменту и окружающим конструкциям.

Высокое демпфирование: Сам воздух и внутренние структуры (например, дроссельные отверстия) могут обеспечить хорошее демпфирование, эффективно подавляя амплитуду грохота при запуске и остановке, прохождении через резонансную зону и во время работы, уменьшая явление «хлопанья» и делая работу грохота более плавной.

Нелинейные характеристики: Его жесткость увеличивается с увеличением нагрузки, что помогает поддерживать относительно стабильные вибрационные характеристики при изменении нагрузки на грохот (например, колебания скорости подачи).

2. Автоматическое выравнивание и контроль высоты

Компенсация осадки/деформации фундамента: С помощью клапана высоты или простого устройства регулирования давления пневматическая рессора может автоматически или вручную регулировать высоту, чтобы компенсировать неравномерную осадку или деформацию фундамента, обеспечивая постоянное выравнивание корпуса грохота, что имеет решающее значение для эффективности грохочения и срока службы оборудования.

Адаптация к изменениям нагрузки: Когда количество накопления материала на сите изменяется, пневматическая рессора может автоматически регулировать внутреннее давление воздуха, чтобы поддерживать высоту грохота практически неизменной и обеспечивать стабильность угла грохочения.

3. Повышение эффективности грохочения и качества продукции

Стабильные параметры вибрации: Плавная работа и стабильная амплитуда и частота являются основой эффективного грохочения. Отличная виброизоляция и стабильность, обеспечиваемые пневматической рессорой, гарантируют, что материал на сите получает более идеальное метательное движение и уменьшает явление засорения отверстий и прилипания сетки.

Продление срока службы сита: Уменьшение ненужных ударов и вибрации, а также уменьшение усталостных повреждений сита.

4. Защита оборудования и конструкции

Защита конструкции фундамента: Значительно уменьшить динамическую нагрузку, передаваемую на фундамент, и снизить риск усталостных повреждений конструкции завода, опорной платформы или шасси мобильного оборудования.

Продление срока службы сита: Уменьшение вибрации, передаваемой на опорную конструкцию и приводную систему самого сита, уменьшение напряжения ключевых компонентов (подшипники, возбудители, сварные швы рамы сита) и продление общего срока службы оборудования.

Снижение шума: Эффективная виброизоляция также означает снижение передачи структурного шума и улучшение рабочей среды.

5. Высокая грузоподъемность и регулируемая жесткость

Одна пневматическая рессора может выдерживать несколько тонн или даже десятки тонн нагрузки, что очень подходит для больших и тяжелонагруженных бетонных грохотов.

Регулируя рабочее давление воздуха, жесткость (грузоподъемность) пневматической рессоры можно легко отрегулировать, чтобы более точно соответствовать требованиям к весу и динамическим характеристикам грохота.

Краткое описание принципа работы

Пневматическая рессора устанавливается между основанием (или корпусом сита) грохота и фундаментом (или опорной рамой).

Сжатый воздух заполняется в замкнутую камеру, состоящую из резиновой подушки и металлических деталей (верхняя крышка, поршень).

Резиновая подушка расширяется и деформируется под действием давления воздуха, обеспечивая поддержку и эластичность.

Когда сито вибрирует, пневматическая рессора поглощает энергию вибрации за счет деформации резиновой подушки и сжатия/расширения внутреннего воздуха.

Клапан высоты (опционально): соединяется между соседними пневматическими подушками или между пневматической подушкой и фиксированной точкой. Когда высота сита изменяется из-за изменений нагрузки или неровного фундамента, клапан высоты автоматически открывается/закрывается, надувает или сдувает пневматическую подушку и поддерживает заданную высоту.

Мы с гордостью предлагаем высококачественные запасные пневматические рессоры, превосходящие требования OEM.
