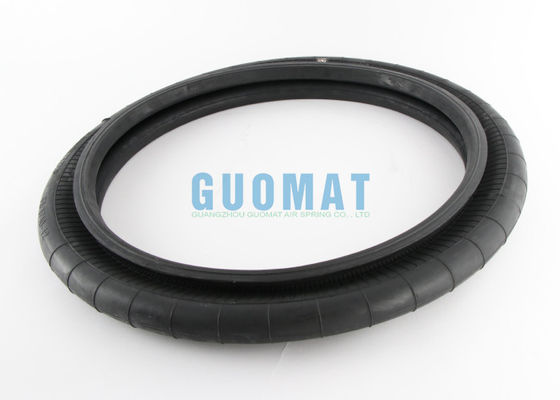

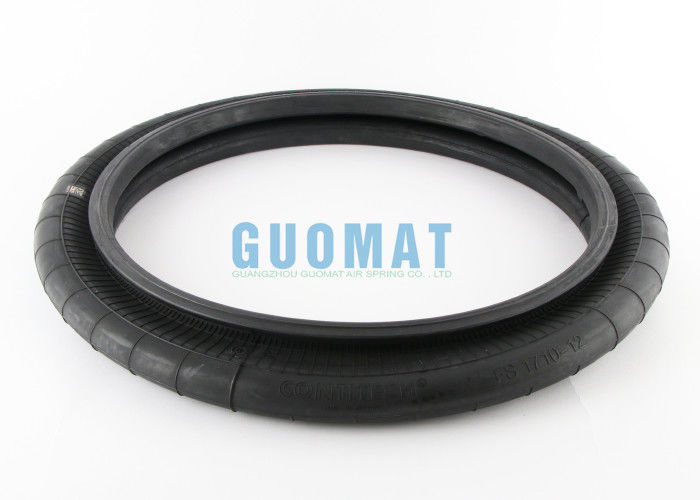

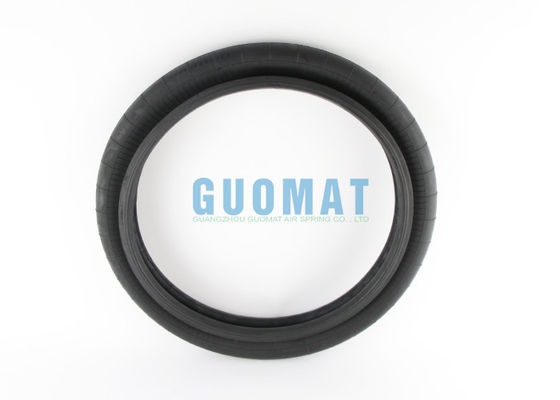

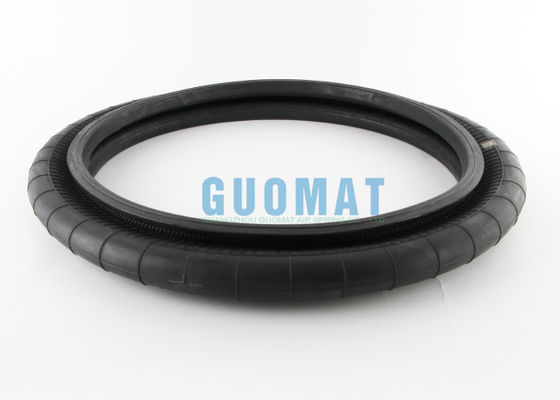

FS 1710-12 RS Contitech Single Convoluted Air Shock 45mm Bolts Flange Air Spring с кольцами из бусины

Подробная информация о продукте:

Место происхождения:	Гуандун, Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	FS1710-12

Оплата и доставка Условия:

Количество мин заказа:	6PCS
Цена:	$159.9-199.9/pc
Упаковывая детали:	Сильная картонная коробка или по потребностям клиентов
Время доставки:	2-8 рабочих дней
Условия оплаты:	T/T, Western Union, L/C
Поставка способности:	1000 шт/неделю

контакт

Подробное описание продукта

Гарантия:	12 месяцев	Основной материал:	Каучук
Применение:	Для промышленной машины	Фланц:	Да, да.
Другие названия:	Пневмоподушки для колец	Контитех:	Fs 1710-12
Инсульт:	55-177 мм	Цвет:	Чёрный

FS 1710-12 RS Contitech Single Convoluted Air Shock 45mm Bolts Flange Air Spring с кольцами из бусины

Описание продукта

Максимальное нагнетательное давление: 120 psi
Серия: RS
Тип колодца: однозависимый
Вес: 19,2 фунта.

Контитех номер части: FS1710-12

Контитех номер детали: FS 1710-12

Контитек номер детали: FS1710-12 RS

Контитек номер детали: FS 1710-12 RS

Контитек номер детали: FS1710-12 RS 75383

Контитек номер детали: FS 1710-12 RS 75383

Номер части "Firestone": W01-358-7727

Номер части "Firestone": W01 358 7727

Номер детали Firestone: W013587727

Номер части "Firestone": WO1-358-7727

Номер части "Firestone": WO1 358 7727

Номер части "Firestone": WO13587727

Contitech FS1710-12 Подробные технические данные

Максимальная высота: 177 мм
Минимальная высота: 55 мм
Высота конструкции: 125 мм
Диаметр кольца фланца: 517 мм
Проводные отверстия: 24 шт.
Среднее расстояние между отверстиями: 482 мм
Максимальный наружный диаметр резинового меха: 585 мм
Высота винтовой нитки: 28,5 мм
M10: max.40Nm

Воздушная пружина с фланцевым кольцом

Воздушная пружина фланцевого кольца представляет собой специальную структуру воздушной пружины, обычно используемую для промышленной амортизации ударов, системы подвески транспортного средства или поддержки высокоточного оборудования.Его основная особенность заключается в достижении жесткого соединения с внешней структурой через фланцевое кольцо (фланцевая пластина), используя эластичные характеристики сжатого воздуха для обеспечения буферизации и поддержки силы.

1Основная структура и принцип работы

Конструкция кольца:
Кольцо фланца - это кольцеобразное соединительное устройство из металла (обычно стали или алюминиевого сплава) с отверстиями для болтов для крепления к основанию или раме оборудования.Ее герметичность и несущая давление способность являются ключевыми.

Часть подушки безопасности:
Использовать высокопрочный резиновый композитный материал (например, резиновый резиновый ремень с нейлоновым шнуром), заполнить сжатым воздухом внутри, реализовать эластичную деформацию в результате изменения давления воздуха,поглощают вибрации или поддерживают нагрузку.

Принцип работы:
Когда нагрузка увеличивается, давление воздуха в подушке безопасности увеличивается, обеспечивая большую опорно-двигательную силу; наоборот, давление воздуха уменьшается, чтобы адаптироваться к изменению перемещения.Кольцо фланца обеспечивает стабильную установку и предотвращает утечку воздуха.

2. Основные особенности

Высокая грузоподъемность: кольцо фланца обеспечивает жесткую поддержку и подходит для тяжелых машин или высокоточного оборудования.
Регулируемая жесткость: жесткость пружины может быть изменена путем регулирования давления воздуха для адаптации к различным условиям работы.
Отличная амортизация ударов: воздушное загрязнение эффективно изолирует высокочастотные вибрации (например, машинных инструментов и высокоточных приборов).
Устойчивость к коррозии: поверхность фланца часто оцинкована или распылена, что подходит для суровой среды.

Другие виды воздушных пружин

Тип	Модель No.	Максимальная высота	Максимальная высота	Необходимое пространство для установки
Одинокий конвут	FS 960-12 RS	51	124	490
	FS 1330-11 RS	53	112	570
	FS 1710-12 RS	55	112	625
	FS 2870-16 RS	55	160	770
	FS 5450-16 RS	70	145	1000
Двойно закрученный	FD 960-22 RS	84	226	495
	FD 1120-30 RS	90	315	550
	FD 1330-25 RS	84	246	575
	FD 1710-25 RS	84	251	633
	FD 1730-40 RI	100	400	680
	FD 2380-24 RS	86	229	715
	FD 2470-40 RI	100	400	770
	FD 2870-30 RS	89	266	770
	FD 5450-28 RS	107	283	1000
Трижды запутанный	FT 960-34 RS	114	336	510
	FT 1330-35 RS	114	356	570
	FT 1710-38 RS	114	356	645
	FT 2870-45 RS	126	444	775
	FT 5450-44 RS	140	440	1000
