Пневморессора FT 614-36 DS Contitech 14"1/2x3 Dunlop Rubber Bellows Air Bags
Описание продукта
Бренд: GUOMAT
Модель №: 2B14.5X3T
Может заменить следующую модель
ContiTech Part Number: FT614-36
ContiTech Part Number: FT 614-36
ContiTech Part Number: FT614-36 DS
ContiTech Part Number: FT 614-36 DS
ContiTech Part Number: FT614-36 DS G1/2
ContiTech Part Number: FT 614-36 DS G1/2
ContiTech Part Number: FT614-36 DS G1/2 M10
ContiTech Part Number: FT 614-36 DS G1/2 M10
Firestone Part Number: W01-R58-4065
Firestone Part Number: W01 R58 4065
Firestone Part Number: W01R584065
Dunlop Part Number: 14.5X1 / 14 1/2 X1
Dunlop Part Nunber: SP1558 / SP 1558
Norgren Part Number: M/31143 / M 31143 / M31143
Технические данные пневморессоры 2B14.5X3T GUOMAT
Максимальный наружный диаметр: 400 мм
Максимальная высота: 480 мм
Минимальная высота: 100 мм
Ход: 380 мм
Воздушный штуцер: G1/2
Диаметр крышки: 310 мм
Резьбовые отверстия для верхней крышки: 4XM10
Межосевое расстояние между резьбовыми отверстиями для верхней крышки: 282,5 мм
Резьбовые отверстия для нижней крышки: 4XM10
Межосевое расстояние между резьбовыми отверстиями для нижней крышки: 282,5 мм
Сила F(кН)
| Давление P |
бар |
3 |
4 |
5 |
6 |
7 |
8 |
Объем V(л) |
| Высота H(мм) |
400 |
1.3 |
18 |
22.8 |
27.9 |
33.3 |
38. |
28 |
| 420 |
11.8 |
16 |
20.4 |
25 |
30.1 |
35.3 |
28 |
| 350 |
16.7 |
22.4 |
28.2 |
34.2 |
40.5 |
46.9 |
25 |
| 300 |
19.4 |
26 |
32.5 |
39.3 |
46.3 |
53.5 |
22 |
| 250 |
21.8 |
29 |
36.4 |
43.8 |
51.7 |
60.5 |
18 |
| 200 |
24.7 |
32.9 |
14.1 |
49.6 |
58.5 |
67.4 |
14 |
| 150 |
27.6 |
36.6 |
45.7 |
55 |
64.6 |
74.2 |
10 |
Пневматическая рессора фланцевого типа - это виброгасящий компонент, который использует сжатый воздух для обеспечения упругой опоры. Она широко используется в испытательных ситах, прецизионных приборах, промышленном оборудовании и других областях, обеспечивая стабильное поглощение ударов и виброизоляцию за счет регулируемого давления воздуха. Ниже приведены ее основные характеристики и области применения:
Конструкция
Состоит из резиновой подушки (армированной несколькими слоями корда), верхнего и нижнего фланцев (металлических или композитных) и герметичных компонентов. Фланцевое соединение облегчает установку и фиксацию.
Сжатый воздух внутри служит упругой средой, с регулируемым давлением для изменения жесткости и грузоподъемности.
Преимущества производительности
Высокоточная демпфирование: Регулируемая жесткость пневматической рессоры эффективно изолирует высокочастотные вибрации (например, механические вибрации от испытательных сит), защищая чувствительное оборудование.
Адаптивность к нагрузке: Регулировка давления воздуха позволяет адаптироваться к различным нагрузкам, поддерживая уровень оборудования (например, автоматическая компенсация высоты при изменении нагрузки).
Длительный срок службы и коррозионная стойкость: Резиновый материал и герметичная конструкция подходят для суровых промышленных условий с пылью, маслом и загрязнениями.
Гибкость регулировки
Некоторые модели оснащены внешними воздушными насосами или системами стабилизации давления для регулировки давления в режиме реального времени для адаптации к динамическим условиям эксплуатации (например, изменяющимся частотам вибрации).
Типичные области применения в испытательных ситах
Требования к демпфированию: Испытательные сита генерируют высокочастотные вибрации во время просеивания частиц. Пневматические рессоры фланцевого типа могут:
Изолировать вибрации от передачи на раму, повышая точность просеивания.
Уменьшить механическую усталость, продлевая срок службы двигателей и ситовых сеток.
Пример установки: Обычно монтируется между основанием сита и опорной конструкцией, крепится с помощью болтов фланца для формирования гибкой системы опоры.

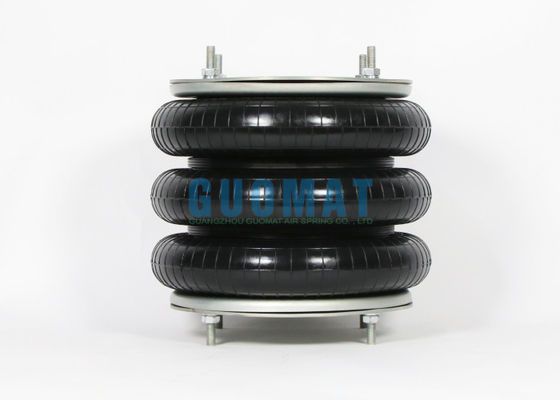

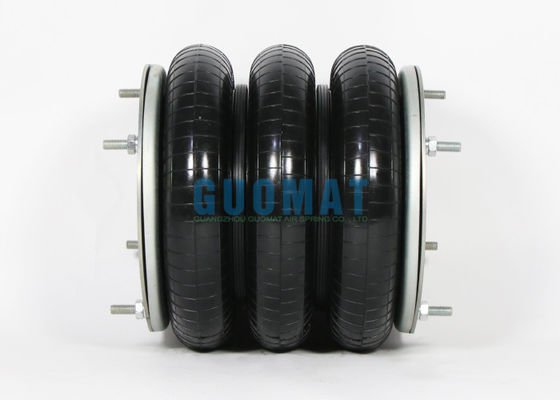

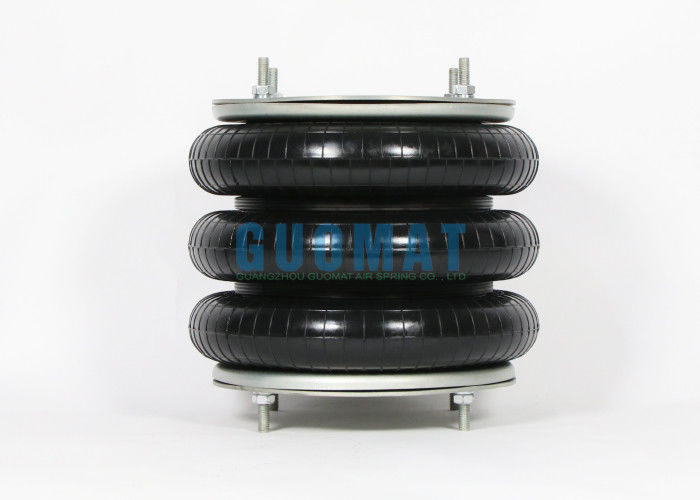

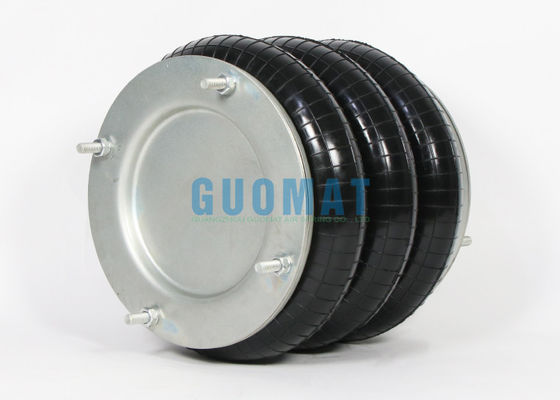

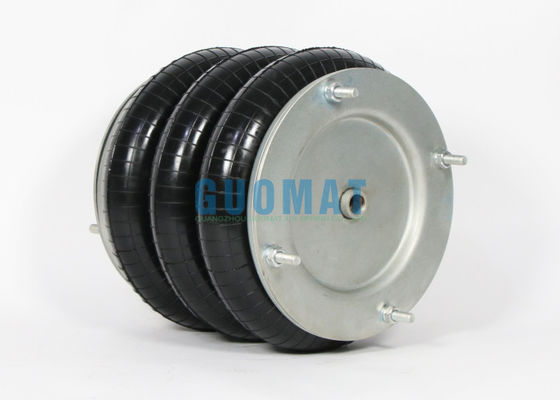

Изображение продукта
