EB-215-80 Air Springs Replacement FS120-9 Convoluted Rubber Industrial Air Balloon

EB-215-80 Замена пневмобаллона FS120-9 Гофрированный резиновый промышленный воздушный баллон

Описание продукта

Бренд: GUOMAT

Номер модели: 1B120-9

Гарантия: 1 год

Материал: Резина + Сталь

Может заменить следующие номера производителей:

Firestone: W01-M58-6165

Contitech: FS 120-9

Dunlop(FR): 8''x1 S08101

B osch: 822419003

Festo EB-215-80

Norgren: PM/31081 (8X1)

Weforma: WBE 300-E1

Airtech: 140293

Airtech: 111003

Airtech: 1B-190FB

Negatech: 1S120-9 3/4 M8

Технические характеристики и подробные технические параметры

Гайка/глухая гайка

Резьба верхнего фланца (гайки): 2XM8x1.25

Межосевое расстояние винтов верхней крышки: 70 мм

Резьба винтов (гаек) нижней крышки: 2XM8x1.25

Межосевое расстояние винтов нижней крышки: 70 мм

Воздушное отверстие/воздухозаборник/воздушные фитинги

Воздушное отверстие/воздухозаборник: G3/4

Межосевое расстояние между воздушным отверстием и гайкой: 30 мм

Крышка

Диаметр верхней крышки: 135 мм

Диаметр нижней крышки: 135 мм

Резиновый сильфон

Максимальный диаметр резинового сильфона: 215 мм

Естественный диаметр резинового сильфона: 90 мм

Рабочий ход: минимум 50 мм до максимум 115 мм

Максимальная высота: 115 мм

Минимальная высота: 50 мм

Буферный блок/буферный блок

Нет буферного блока

Петля ремня/Петля ремня/Обруч

Без петли ремня/обруча

Мин. давление: 0 бар

Возвратное усилие до мин. высоты: ≤200N

Общий вес с зажимными пластинами: 2,0 кг

Виброизоляция - динамические характеристики

Конструктивная высота H: рекомендуется 110 мм, минимум 90 мм

Пневматическое применение - статические характеристики

Сила F[кН]

Основные функции пневмобаллонов в сельскохозяйственных опрыскивателях

1. Амортизация и смягчение ударов

Защита машины: Большие опрыскиватели подвержены значительным ударам и вибрациям при работе на неровных полях. Пневмобаллоны эффективно поглощают и смягчают эти удары, защищая основную балку, штангу, гидравлическую систему и прецизионные компоненты опрыскивателя, снижая частоту отказов и затраты на ремонт.

Защита урожая: Плавная езда уменьшает повреждение урожая, вызванное машиной, особенно на поздних стадиях роста.

2. Поддержание ровного шасси

Постоянный дорожный просвет: Независимо от нагрузки опрыскивателя (полный бак может отличаться на несколько тонн от пустого), пневмобаллоны автоматически поддерживают стабильную высоту шасси, регулируя внутреннее давление воздуха.

Обеспечение эксплуатационной устойчивости: Ровное шасси гарантирует, что штанга поддерживает заданную высоту над землей, что имеет решающее значение для равномерного распыления. Если шасси наклонено, при этом одна сторона штанги выше другой, произойдет неравномерное распределение распыления.

3. Повышенный комфорт оператора

Для современных опрыскивателей с комфортабельными кабинами пневматическая подвеска значительно снижает вибрацию и шум, передаваемые в кабину, уменьшая усталость оператора и повышая эффективность и безопасность во время длительных операций.

4. Защита системы штанг

Это одна из самых важных функций. Штанга соединена с шасси с помощью тяги или напрямую. Сильные вибрации могут передаваться непосредственно на штангу, вызывая:

Механические повреждения: Усталость и разрушение конструкции штанги.

Снижение качества распыления: Сильное движение штанги вверх и вниз может привести к перекрытию или пропуску распыления, что серьезно повлияет на результаты распыления.

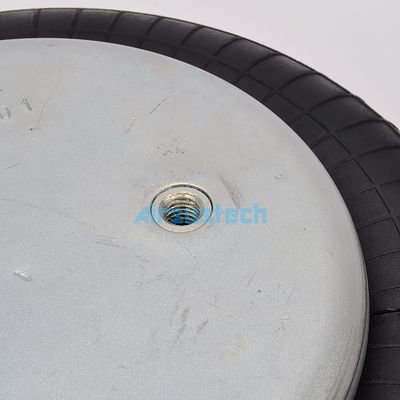

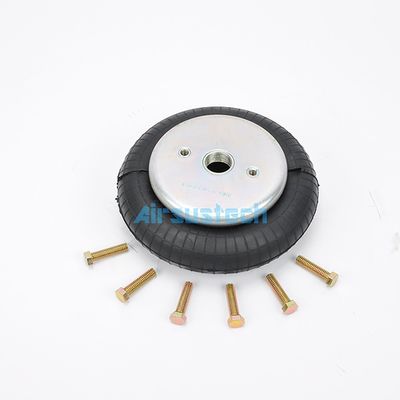

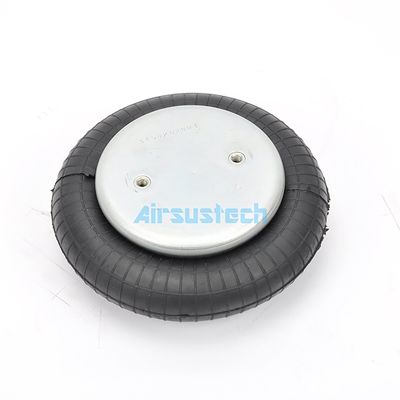

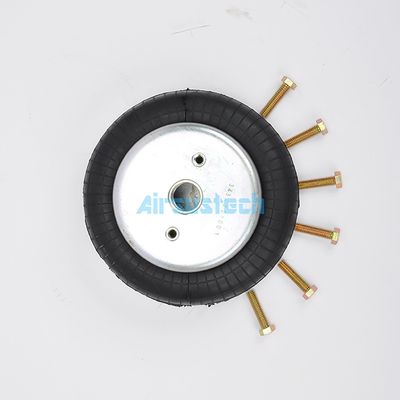

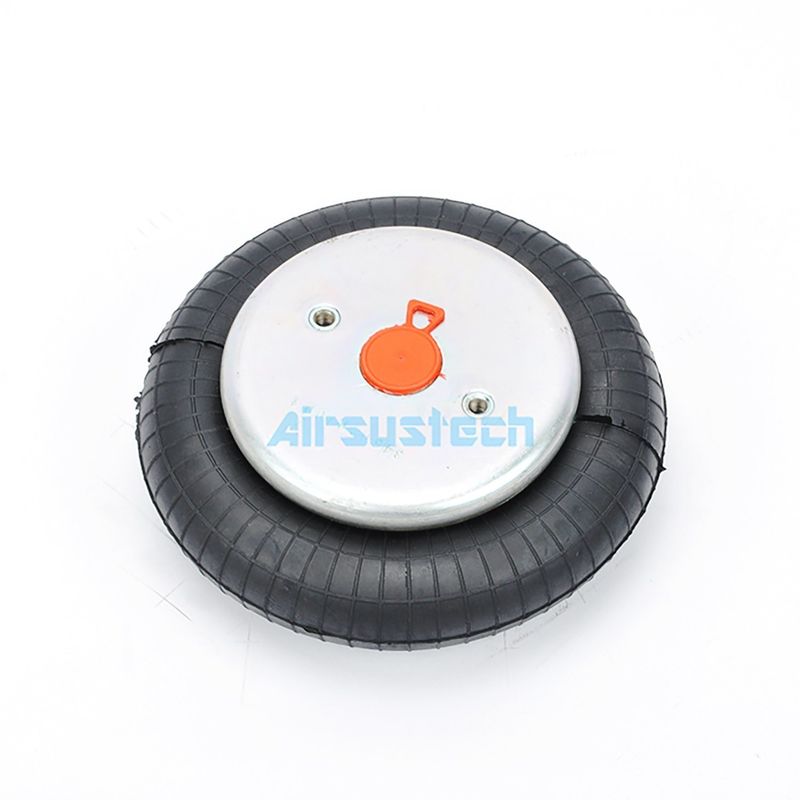

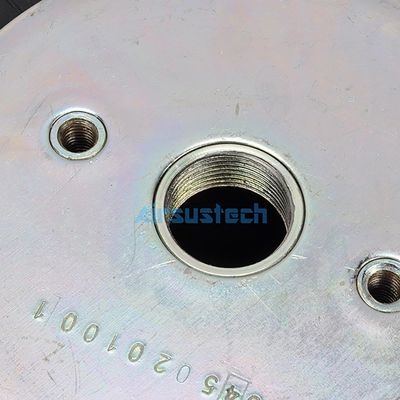

Фотографии 1B1209
