FD 530-35 530 Contitech W013587557 Огненный камень Воздушная весна Двойной свернутый подушка для воздуха для Twthill 1998301
| Ссылка OEM |
Число |
Ссылка производителя |
Число |
| Число воздушных пружин |
0233-02 |
Номер детали Reyco |
19983-01 |
| Номер детали Firestone Air Spring |
W01-358-7557,
W013587557,
W01 358 7557 |
Номер детали Reyco |
(21AR,74AR) |
| КонтиТех |
161388 |
Приостановление деятельности поставщика: SAF Holland |
90557203 |
| Контитех |
FD 530-35 530;
FD53035543;
FD 53035 543 |
Смотрите. |
10316 |
| Номер Goodyear Bellows |
578923356;
578 92 3 356;
578-92-3-356 |
SAF Голландия |
90557203 |
| Номер детали Goodyear |
2B14-383;
2B14476,
2B14 383 |
Watson&Chalin |
AS-0089 |
| |
|
Твитхилл |
1998301 |
| Номер части треугольника |
6412 |
Приостановление деятельности поставщика: SAF Holland |
FSIP OEM: W016756799 |
| Треугольник - это число |
4530 |
|
|
Грузоподъемность при 20 psig: 2,040 lbsf
Грузоподъемность при 60 psig: 6,120 lbsf
Грузоподъемность при 90 psig: 9180 lbsf
Рабочая температура: от 57Co до -54Co
Орех / слепой орех
Верхняя крышка пластинки винтовки зуб: 2 шт. X M12X1.75
Расстояние между центрами винта и верхней крышкой: 159 мм
Нижняя крышка пластинки винтовки (ореха) зуб: 2 шт. X M12X1.75
Расстояние от центра винта до нижней крышки: 159 мм
Газовая отверстие / впуск воздуха / воздушное устройство
Газовая отверстие / воздушный вход: 1/4NPT, комбинированный отверстие / воздушный вход отверстие
Покрытие
Диаметр верхней крышки: 289 мм
Диаметр нижней крышки (ширина): 289 мм
Резиновые поддоны
Резиновые подшипники диаметром MAX: 406 мм
Высота сжатия: 104 мм / 4,1 дюйма
Максимальная высота: 391 мм
Рабочий ход: 287 мм
Бамперный блок / Бамперный блок
С бампер-блоком
Кольцо пояса / Кольцо пояса
С Гирдл Хупом: Один кусочек Гирдл Хупа
Общая масса с зажатыми пластинами 7,7 кг
Вибрационная изоляция - значения динамических характеристик
Дизайнерская высота H: рекомендуется 285 мм, минимум 265 мм
Давление p [bar] 345678 Vol V [l]
Дополнительные типы по запросу Сила (нагрузка) [KN] 18.7 25.1 31.6 38.2 44.6 51.2
Пропускная способность пружины [N/cm] 1770 2250 2700 3180 3640 4100
Естественная частота [Гц] 1.5 1.5 1.5 1.4 1.4 1.4
Пневматическое нанесение - значения статических характеристик
Сила F [kN]
Давление p [bar] 345678 Vol. ((l))
Высота H [мм] 320 14.9 20.4 25.9 32.0 37.6 43.7 26.0
280 18.5 24.5 31.0 38.1 45.0 51.7 23.2
240 21.1 28.0 35.5 43.3 50.3 57.9 20.5
200 23.1 30.7 38.5 47.1 54.8 62.8 17.5
M160 24.8 33.1 41.3 50.4 58.4 67.2 14.1
120 26,2 34,8 43,4 52,9 61,5 70,6 10.8

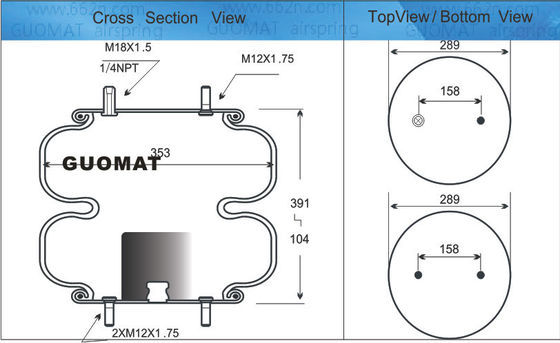

Рисунок и данные воздушной пружины GUOMAT 2B7557:
