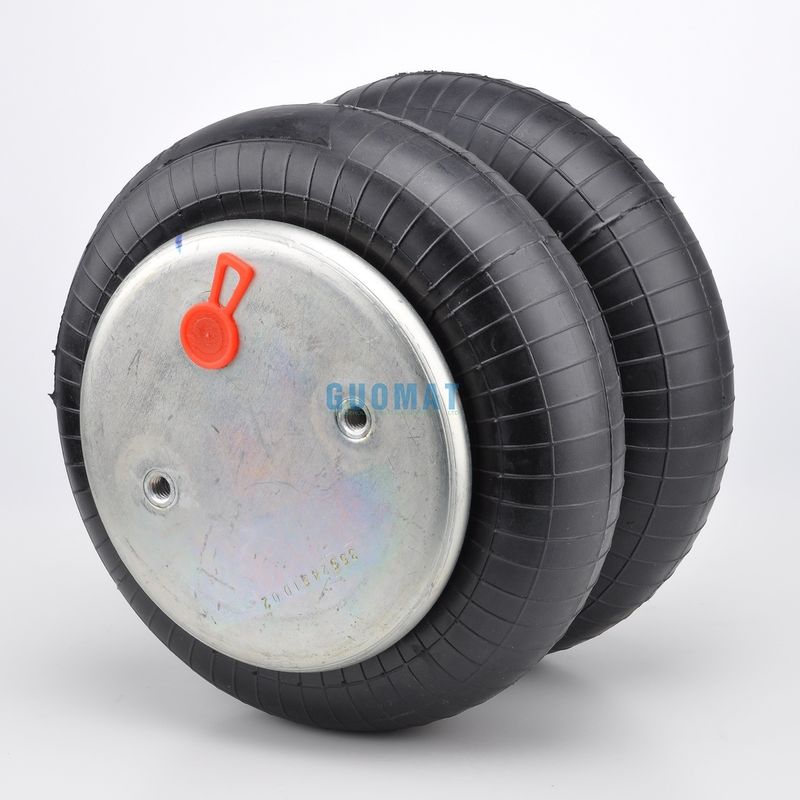

FD200-19 Contitech W013586910 Двойные свернутые подушки Contitech Air Spring Промышленная воздушная пружина

FD200-19 Contitech W013586910 Двойные воздушные подушки Contitech Air Spring Промышленная воздушная пружина


Спецификации и технические данные 2B6910

Высота сжатия: 3,12 / 79 мм

Диаметр верхней крышки: 6,31 дюйма / 160 мм

Диаметр нижней крышки: 6,31 дюйма / 160 мм

Расстояние между центрами винта: 89 мм

Расстояние между газовыми отверстиями орехов 44,5 мм

Верхняя крышка пластинки винт (орех) зуб: 2pcsX 3/8-16UNC

Нижняя крышка пластинки винт (орех) зуб: 2pcsX 3/8-16UNC

Резиновые подшипники MAX Диаметр: 251 мм

Резиновые поддоны естественный диаметр 224 мм

Рабочий ход: MAX 260 мм до MIN 75 мм

Газовая отверстие / воздушный вход: 1/4 NPTF

Номер колодца:20

Номер части Goodyear:2B9-201/ 2B9201 / 2B9 201

Номер Goodyear Bellows:578-92-3-202 / 578923202 / 578 92 3 202

Производитель оригинального оборудования:

Состав запутанных воздушные пружины

Верхняя стальная плита:верхняя крышка пластинка под давлением и уплотнения воздуха внутри
Кольцо для талии:Устойчивые части кожи для предотвращения деформации
Значение отверстия для винта:устанавливается как установка воздушной пружины в автомобиле или оборудовании
Заполненное газом отверстие / воздушный вход:Заполняя воздушную пористость для надувной воздушной пружины
Гибкие мехлы:Основная часть, может блокировать воздух и гибкие действия вверх и вниз
Резиновый бампер (необязательно):Предотвратить воздушную весну вверх и вниз на пластине и столкновения базовой пластины, Вы можете выбрать, чтобы также не может
Значение отверстия для винта:устанавливается как установка воздушной пружины в автомобиле или оборудовании
Нижняя стальная плита:Нижняя стальная плита под давлением и уплотнение воздуха внутри

Описание: Приказ о сборе No.

Скрытые орехи, 1/4 NPT W01-358-6910

Слепые орехи, 1/4 НПТ, бампер W01-358-6911

Скрытые орехи, 3/4 NPT W01-358-6900

Скрытые орехи, 3/4 НПТ, бампер W01-358-6901

Противопоглощенные стальные кольца,

13/4 болты, гайки, прокладки W01-358-6923

Только резиновые мельницы W01-358-0138


Как рассчитать для пневматики, таких как

• Масса подъема 2000 М (кг)
• Желаемый удар 190 S Min (мм)
• Количество воздушных источников 4 N
• Минимальная высота установки 190 H Min (мм)
• Минимальный диаметр установки 500 D (мм)
• Давление воздуха 6 P (бар)


Рисунок и данные воздушной пружины GUOMAT 2B6910:

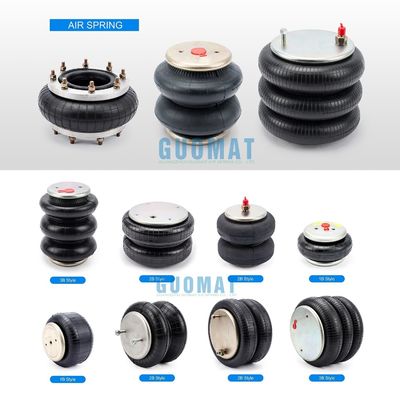

Другие виды GUOMAT NO.

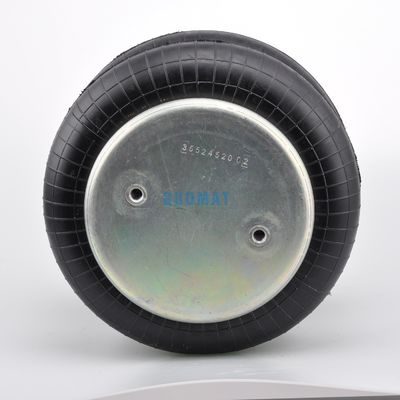

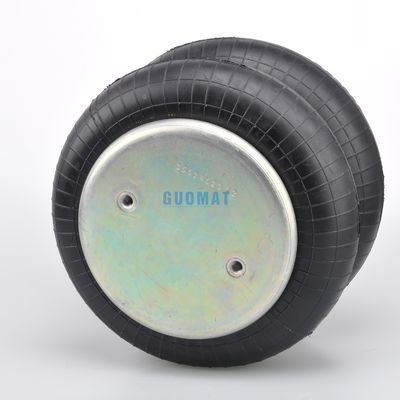

Подробности фото воздушной пружины 2B6910:
