1B8X4 Воздушные приводы с огненной пружиной W01-358-7564

Подробная информация о продукте:

Место происхождения:	Гуанчжоу, Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949, ISO9001
Номер модели:	1B8X4

Оплата и доставка Условия:

Количество мин заказа:	5 шт.
Цена:	USD49.9-59.9/PC
Упаковывая детали:	Сильная картонная коробка или по требованию клиента
Время доставки:	3-7 рабочих дней
Условия оплаты:	L/C, T/T, Western Union или другие
Поставка способности:	1000 штук в неделю

контакт

Подробное описание продукта

Функция:	Уменьшить шок	Ключ:	Огненный камень W01-358-7564
Код СС:	8708809000	Гарантия:	12 месяцев
Тип:	Наполненные газом	Гудйер:	1Б8-550
Max.diameter:	230mm	Высота удара:	50-140 мм
Выделить:	1B8X4 Воздушная пружина Firestone , Воздушная пружина Firestone W01-358-7564

1B8X4 Воздушные приводы с огненной пружиной W01-358-7564

Реферальный No.

Ссылка No.

Огненный камень.W01-358-7564
Огненный камень.W01 358 7564
Огненный камень013587564

Goodyear: 1B8-550
Goodyear: 1B8 550
Goodyear: 1B8550

Контитех: FS120-10
Contitech: FS120 10
Contitech: FS12010

Спецификации и подробные технические параметры:AIRSUSTECH 1B8×4

Орех/слепой орех

Верхняя пластина зубов винта (ореха): 2×3/8-16UNC
Расстояние от центра винта верхней крышки: 70 мм
Свинцовые зубы нижней крышки: 2×3/8-16UNC
Расстояние от центра винта нижней крышки: 70 мм

Воздушные отверстия/воздушные входы/воздушные фитинги

Воздушное отверстие/впуск воздуха: 1/4NPTF
Расстояние между воздушным отверстием и винтом: 35 мм

Пластина крышки

Диаметр верхней пластины: 135 мм
Диаметр нижней крышки: 135 мм

Мех из резинового колокола

Диаметр резинового подшипника: 200 мм
Максимальная доза: 230 мм.
Движение: от 50 мм до 140 мм

Блок бампера/блок бампера

Никакого бампера.

Кружка ремня/Кружка ремня

Без петли ремня

Минимальное давление: 0 бар
Сила возврата до минимальной высоты: ≤ 200 Н
Общая масса с зажатыми пластинами: 2,0 кг

Вибрационная изоляция - значения динамических характеристик
Высота конструкции H: рекомендуется 110 мм, минимум 90 мм

Давление p[bar]	3	4	5	6	7	8	Сборник V[l]
Сила (груз) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Скорость пружины [N/cm]	1335	1620	1925	2230	2535	2840
Естественная частота [Гц]	2.9	2.8	2.7	2.6	2.6	2.6

Значения статических характеристик пневматического применения
Сила F[KN]

Давление p [бар]		3	4	5	6	7	8	С. V [l]
Высота H[мм]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Firestone Style 116 Свернутая воздушная пружина

Описание		Постановление собрания No
Стиль 116	Скрытые орехи, 1/4 NPT	W01-358-7564
Стиль 116	Скрытые орехи, 3/4 НПТ	W01-358-7561
Два плей-белла	Противопоглощенные стальные кольца, болты, орехи, прокладки	W01-358-7568
	Скрытые орехи с установленным резервуаром 1/4 клапана	W01-A72-7518
	Лишь из резиновых меховых пуль	W01-358-0133

Диаметр пластины: 5,31 дюйма / 135 мм
Максимальный ход: 4 дюйма / 101 мм
Максимальная высота: 6 дюймов / 152 мм
Минимальная высота: 2 дюйма / 51 мм
Воздушное соединение: 1/4 NPT
Материал, из которого производится: NR
Установка нитью: 2x3/8-16 UNC
Стиль: 116
Минимальный/максимальный диапазон температур: - 40°C / +70°C
Рекомендуемая максимальная рабочая высота: 5,1 дюйма / 130 мм
Максимальный диаметр: 5,31 дюйма / 231 мм Максимальная нагрузка: 3,41 пс / 16,55 кН

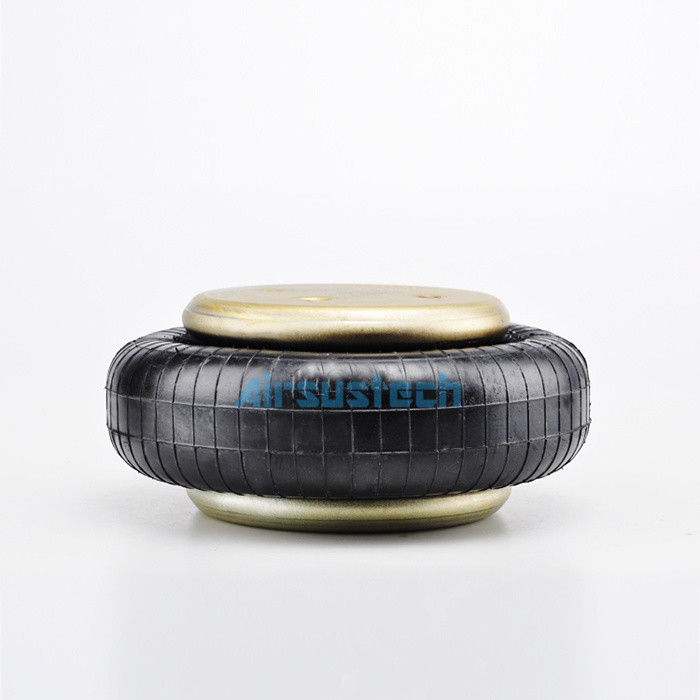

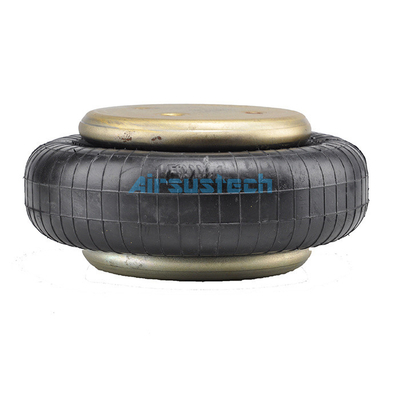

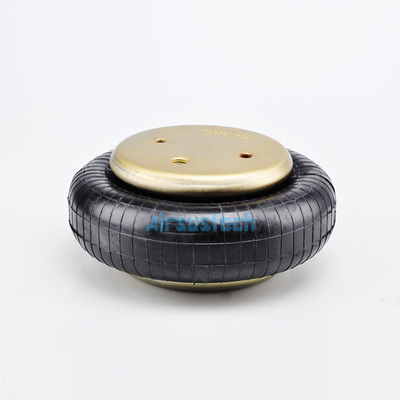

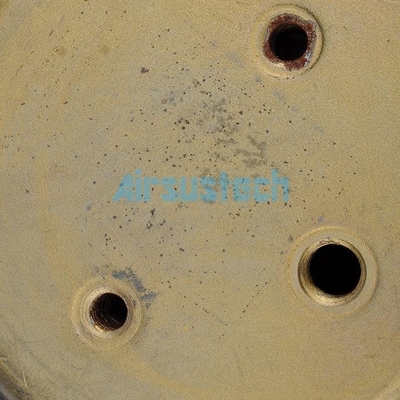

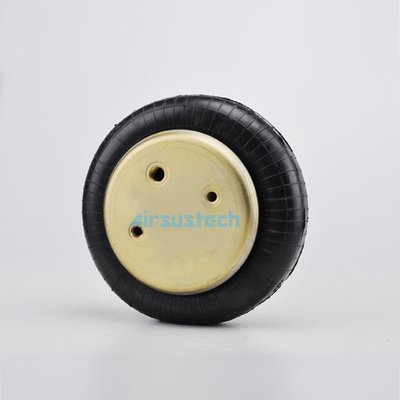

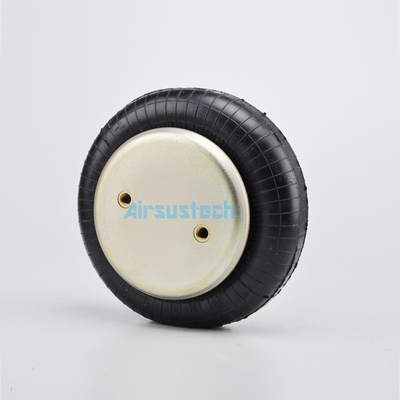

Соответствующее изображение 1B8×4

1B8X4 Воздушные приводы с огненной пружиной W01-358-7564 0
