Промышленный Firestone M/31143 Norgren собрания 1/2x3 W01-R58-4065 весны воздуха 14 для оборудования пунша
Информация о продукте
Номер детали GUOMAT: 14.5X3
Номер детали FIRESTONE: W01-R58-4065
Номер детали FIRESTONE: W01 R58 4065
Номер детали FIRESTONE: W01R584065
Номер детали CONTITECH: FT 614-36 DS
Номер детали CONTITECH: FT 614-36 DS G1/2
Номер детали CONTITECH: FT614-36 DS
Номер детали CONTITECH: FT614-36 DS G1/2
Номер детали DUNLOP: 14 2/1X3
Номер детали DUNLOP: 14" 2/1X3
Номер детали DUNLOP: M/31143
Номер детали DUNLOP: M 31143
Номер детали DUNLOP: M31143
Номер детали PARKER: 9109069
Номер детали NORGREN: SP1558
Номер детали NORGREN: SP 1558
| Номер OEM |
Перекрестный номер |
| WO1-R58-4065 |
M/31143 |
| WO1 R58 4065 |
9109069 |
| WO1R584065 |
SP1558 |
| FT 614-36 DS |
14 2/1X3 |
Данные по весны воздуха GUOMAT 14.5X3 технические
Диаметр плиты обложки: Ø310mm
Нижний диаметр нажимной накладки: Ø310mm
- Отверстие газа/штуцер воздуха
Отверстие газа: G1/2
Винт плиты обложки: 4XM10
Винт нижней нажимной накладки: 4XM10
Высота винта: 30mm
Расстояние между винтами плиты обложки: Ø282.5mm
Расстояние между винтами нажимной накладки Botttom: Ø282.5mm
Резиновый диаметр мембраны: Ø365mm
Естественная высота: 320mm
Компоненты весны воздуха
- Штуцер воздуха: Продетое нитку отверстие для того чтобы позволить поставке весны от компрессора воздуха
- Гайки/болты/кронштейны: Метод прикреплять весну воздуха в компонент. Некоторые весны воздуха содержат штуцер болта и воздуха комбинации.
- Доска шарика: Гофрированный лист металла который заключает весну и позволяет соединениям. Это обычно кованая сталь, брошенный сплав цинка или литой алюминий.
- Мембраны: Физический разнослоистый материал который поглощает сжатый газ. Обычно сделанный из неопрена или резины.
- Waistband: Найденный только в веснах воздуха сложного дизайна, используемых для того чтобы отделить камеры мембран.
- Бампер: Опционный слой вкладыша который защищает поршень от повреждения терпеть неудачу весны воздуха.
- Поршень: Часть прикрепленная в машинное оборудование, который нужно приостанавливать, которое в свою очередь поддержано закрытым воздухом. Снабжение жилищем поршеня обычно подключено с другим оборудованием.
Мы поставляем другую тройную замысловатую весну воздуха
|
Деталь
|
Max.Dia.at 7 Адвокатур
(mm)
|
Максимальный ход
(mm)
|
Min.Height
(mm)
|
Сила 5 Адвокатур на ходе
|
|
25mm (kN)
|
50% из Максимальн Хода
|
Максимальный ход (kN)
|
|
8X3
|
215
|
240
|
110
|
13,2
|
9,8
|
3,9
|
|
10X3
|
265
|
275
|
100
|
20,1
|
14,2
|
5,9
|
|
12X3
|
312
|
300
|
100
|
27,9
|
22,1
|
8,3
|
|
14 1/2X3
|
378
|
350
|
125
|
46,1
|
35,3
|
15,7
|
|
16X3
|
406
|
360
|
100
|
53,4
|
42,2
|
13,7
|
|
Деталь
|
Высота дизайна
(mm)
|
Нагрузка на высоте @5bar дизайна
(kN)
|
Естественная частота @5bar (Hz)
|
Dia глухой гайки или болта.
(mm)
|
Количество болтов
|
|
8X3
|
220
|
10,6
|
2,1
|
156
|
4
|
|
10X3
|
250
|
13,5
|
1,8
|
181
|
4
|
|
12X3
|
250
|
23,5
|
1,6
|
232
|
4
|
|
14 1/2X3
|
285
|
37,0
|
1,6
|
283
|
4
|
|
16X3
|
290
|
41,5
|
1,1
|
283
|
4
|

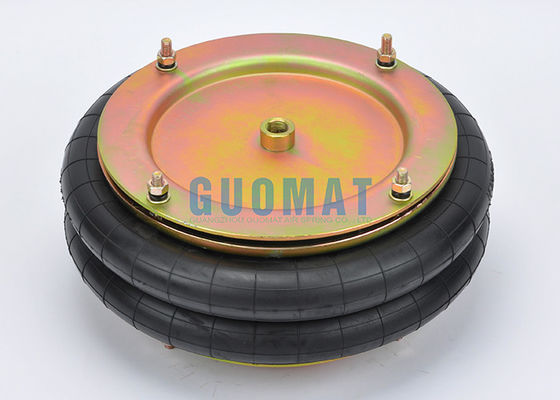

Реальные изображения
