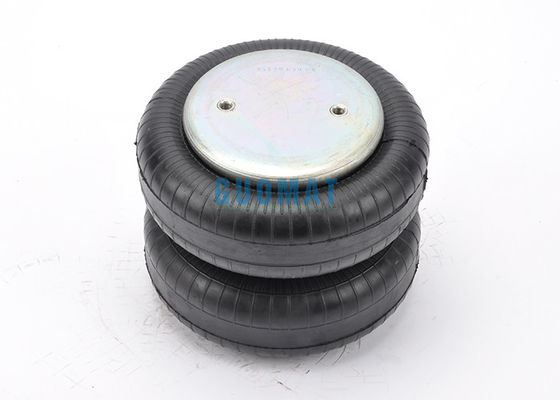

Промышленный подвес весны воздуха В01-М58-6910 ссылается на Гоодьеар 2Б9-220

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	2Б6710

Оплата и доставка Условия:

Количество мин заказа:	1PC
Упаковывая детали:	сильная коробка коробки или как потребность клиентов
Время доставки:	2-8 дней работы
Условия оплаты:	Т/Т, западное соединение, ПайПал или другие
Поставка способности:	1000pcs/week

контакт

Подробное описание продукта

Материал:	Стальной и резиновый	Firestone:	W01-358-6910
Гарантия:	12 месяца	Вес:	3.0kg
Другое имя:	Сумки приводов воздуха резиновые	Способность давления:	PA 0.2-0.8 m
воздуховод:	1/4NPTF	Болт:	M8
Выделить:	весны хелпера воздуха , части подвеса воздуха

Подвес воздуха варочного мешка весны воздуха Firestone W01-M58-6910 ссылается на Goodyear 2B9-220

Первоначальный производитель оборудования OEM:

Номера МЕМБРАНЫ	ПОЛНЫЕ номера

CONTITECH FD 20019 N S/895	Firestone: W01-358-6910
ГИБКИЙ ТРУБОПРОВОД 20 FIRESTONE	Contitech: FD 200-19 320
FIRESTONE W01-358-0138	Goodyear: 2B9-200/202/216
095-0009	Hendrickson: S8768/458433
GOODYEAR 2B 9-200	: 578423202
578923202	Треугольник: 6325/4320
ФЕНИКС 2B 12R	Dayton: 3546910
PIRELLI T20 86600	Leland: Sc2011
AIRKRAFT 114001	Navistar: 554783C1
	Дина: A812719/AZ812719
	SAF Голландия: 57006910
	Трейлеры De: 133128
	Тормоз & колесо: M3501
	Ridewell: 1003586910C
	Tuthill: 1371
	Watson&Chalin: AS-0001/AS-0156G

Спецификации и технические данные W01-358-6910 и 2B9-200

Номер детали Firestone: W01-358-6910/W013586910/W01 358 6910
Количество мембран Corspass: 20
Номер детали Goodyear: 2B9-220/2B9220/2B9 220
Мембраны Goodyear нумеруют: 578-92-3-202/578923202/578 92 3 202
Количество решеток: 1371
Трейлер Hendrickson нет: S-8768
Номер тележки Hendrickson: 45843-3
Номер Ridewell: 1003586910C
Номер детали треугольника: 4320
Треугольник ревет номер: 6325
Watsons Chalin#: AS-0001
Обжатая высота: 3,12
Количество крыш: 3079
Диаметр обложки: 6,31 дюйма/160 mm
Количество нижних поршеней: 3090
Диаметр нижней крышки: 6,31 дюйма/160 mm
Расстояние винта разбивочное: 89 mm
Расстояние между гайками 44,5 mm
Зубы винта обложки (гайки): 2pcsX M8-16UNC
Нижние зубы винта для закрепления крышки (гайки): 2pcsX M816UNC
Резиновый диаметр МАКС мембран: 251 mm
Диаметр резиновых мембран естественный 224 mm
Работая ход: до 260 mm к МИНУТЕ 75 mm
Провентилируйте/воздуховод: 1/4 NPT

Как к вычислению для пневматики, как

• Масса, который нужно подняться 2000 m (Kg)
• Пожеланная минута хода 190 s (Mm)
• Количество весен воздуха 4 n
• Минимальная минута h высоты 190 установки (Mm)
• Минимальный диаметр 500 d установки (Mm)
• Воздушное давление 6 p (Адвокатура)

Изоляция вибрации – значения характеристики динамической чувствительности Высота h дизайна: порекомендованные 210mm, минимум 195mm
Давление p [бар]	3	4	5	6	7	8	VOL. v [l]
Сила (нагрузка) [kN]	5,2	7,1	9	10,7	12,4	14,5
Тариф весны [N/mm]	79,5	103	126,5	150	173,5	197	5,9
Естественная частота [Hz]	2,0	1,9	1,9	1,9	1,9	1,9

Пневматическое применение – значения статической характеристики Сила f [kN]
Давление p [бар]		3	4	5	6	7	8	VOL. v [l]
Высота h [mm]	230	4,21	5,7	7,2	8,73	10,3	12	6,4
	200	5,8	7,78	9,74	11,7	13,8	15,9	5,7
	170	6,96	9,3	11,7	14,1	16,5	19	5
	140	7,86	10,5	13,2	15,8	18,5	21,3	4,1
	110	8,52	11,4	14,2	17,1	19,9	22,9	3,4
	80	9,07	12	15	18	21	24,1	2,5

Промышленный подвес весны воздуха В01-М58-6910 ссылается на Гоодьеар 2Б9-220 0

Номер стиля	Высота дизайна	Нагрузка (на высоте дизайна) на:			Естественная частота	% изоляции на, который принудили частоте
		••40 PSIG (фунты)	60 PSIG (фунты)	80 PSIG (фунты)	(@ 80 PSIG) fn (cpm)	400 CPM %	800 CPM %	CPM 1500 %
ДВОЙНАЯ СВЕРТКА
268	5,5	515	787	1 062	145	84,9	96,6	99,1
267-1.5	6,0	566	871	1 194	129	87,6	97,2	99,2
224	6,5	730	1 130	1 530	126	89,0	97,5	99,3
26	8,0	590	980	1 360	123	89,6	87,6	99,3
274	8,5	990	1 540	2 130	116	90,7	97,8	99,4
20-2	10,0	1 184	1 848	2 531	97	93,7	98,5	99,5
22	9,5	2 060	3 170	4 280	106	92,4	98,2	99,5
22-1.5	10,5	1 930	3 030	4 130	106	92,4	98,2	99,5
21	9,5	3 030	4 750	6 540	105	92,6	98,3	99,5
21-2	10,5	3 460	5 350	7 280	95	94,1	98,6	99 6
233-2	11,25	3 413	5 631	7 691	89	95,0	98,8	99,7
