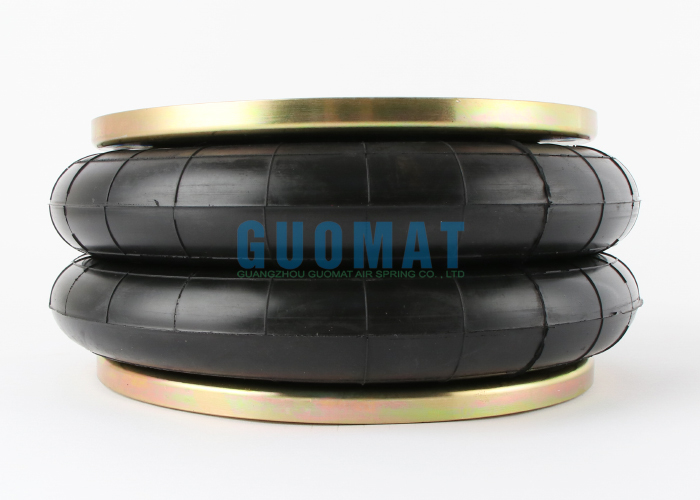

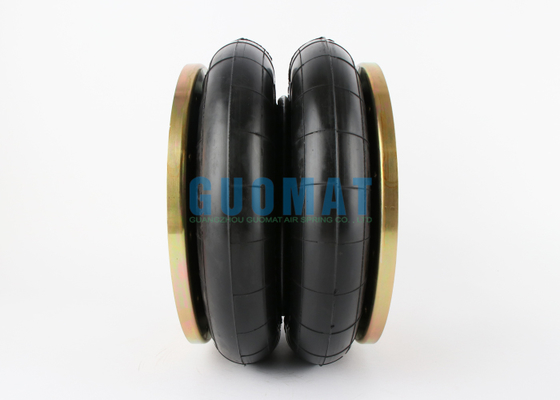

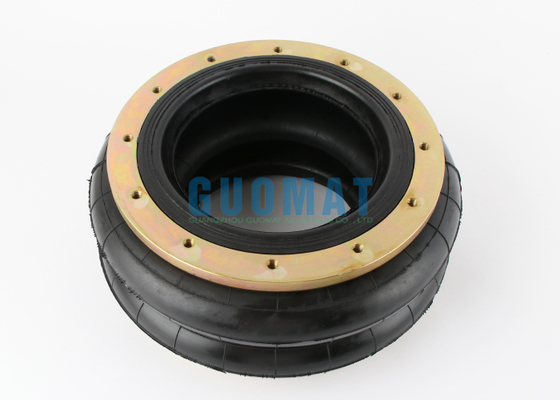

2H250180 Двухслойная пневмоподушка Замена 90587/245 Модель Пневматические приводы

Подробная информация о продукте:

Place of Origin:	GuangDong, China
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Model Number:	2H250180

Оплата и доставка Условия:

Minimum Order Quantity:	6pcs
Цена:	$129.9-$139.9/pc
Packaging Details:	Strong Carton Box Or As Customers Need
Delivery Time:	2-8 work days
Payment Terms:	T/T, Western Union, L/C
Supply Ability:	1000pcs/week

контакт

Подробное описание продукта

Material:	Rubber Bellow and Steel Flange Ring	Warranty:	1 Year Warranty
Function:	Reduce Shock	Quality:	100 % Tested
Model Code:	245	Type:	Flange Air Spring
Code No.:	93740/90587	Bolts:	M 8 x 1.25
Выделить:	Двойная изогнутая воздушная пружина , промышленная воздушная пружина с гарантией , Заменяющая часть пневматических приводов

2H250180 Двойная свернутая воздушная пружина заменить пневматические приводы модели 90587/245

Атрибуты продукта

Атрибут	Стоимость
Материал	Резиновые и стальные кольца для фланцев
Гарантия	Гарантия 1 год
Функция	Уменьшить шок
Качество	100% проверено
Типовой код	245
Тип	Фланцевая воздушная пружина
Код No.	93740/90587
Свинки	M 8 x 1.25

Описание продукта

Марка: GUOMAT

GUOMAT Воздушная пружина: 2H250180
GUOMAT Bellows No: 2B250
GUOMAT NO.: 2H250180 относится к 90587
No креста: 93740 P-irelli воздушная пружина

Спецификации пневматического привода

Модель: 245
Тип: F1
Код высокой температуры: 90587
ПКД: 145 мм
Максимальная доза: 270 мм
Максимальная высота: 310 мм.
Минимальная высота: 85 мм
Жесткость: 18,4 даН/мм
Соединение: соединение шарикового кольца фланца

2H250180 Технические данные

Эффективный диаметр: 185 мм
Высота сжатия: 84 мм
Максимальная высота: 206 мм.
Естественная высота: 180 мм
Удар: 122 мм
Диаметр верхней крышки: 183 мм
Максимальный внешний диаметр резинового подшипника: 270 мм (0,7 МПа)
Расстояние до центра болтов: 145 мм
Количество болтов: 8 штук-М10

Несущая способность

Установка (мм)	0.2 МПа	0.3 МПа	0.4 МПа	0.5 МПа	0.6 МПа	00,7 МПа	00,8 МПа	Объем при 0,7 МПа (dm3)
84	755	1125	1484	1868	2239	2610	2980	2.18
126	668	1015	1360	1694	2041	2388	2746	3.71
168	530	848	1144	1426	1735	2030	2327	5.06
180	520	795	1073	1345	1627	1904	2195	5.28
206	412	638	857	1089	1321	1554	1798	5.90
230	312	494	676	857	1045	1243	1446	6.60

Жесткость и частота на проектной высоте

Параметр	0.2 МПа	0.3 МПа	0.4 МПа	0.5 МПа	0.6 МПа	00,7 МПа	00,8 МПа
Вертикальная жесткость (кг/см)	101	120	150	184	212	231	257
Естественная частота (HZ)	2.21	1.94	1.87	1.85	1.81	1.74	1.71

Применяется в качестве подвески - двойного типа

Модель	Стандартное NO.	Высокий темп НЕТ.	Соединение	Макс.ОД мм	Min.H мм	Макс.H мм	Статический H мм	Площадь воздействия в см2	Жесткость daN/мм
23B	202665	-	F1	165	65	205	150	104	8
26	84181	89422	F2	220	85	245	165	169	12
20	86600	-	F2	255	80	265	170	240	13.9
245	93740	90587	F1	270	85	310	185	348	18.4
22	94091	-	P2	325	88	288	183	450	23.1
88544	89425	F2	325	80	280	175	450	23.1
21 BR	89457	-	F2	380	80	290	180	680	33.9
21А BR	97300	-	F2	435	85	315	190	785	33.7
21B BR	92154	-	F2	440	85	385	200	850	38
28 BR	92527	-	F2	445	80	310	185	1015	78.6
28 Б	90559	-	F2	485	85	375	250	105	38.5
29	93056	-	P3	570	90	330	195	1930	83.8
93166	-	F2	570	80	320	185	1930	83.8
