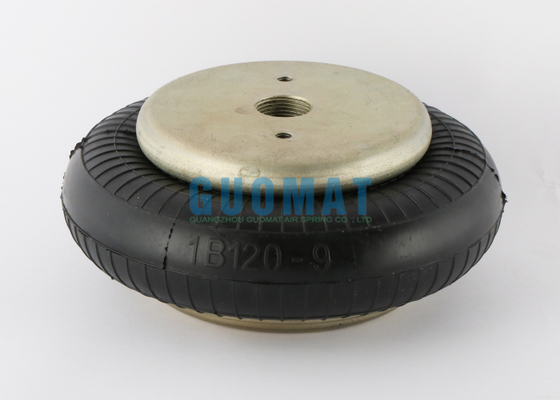

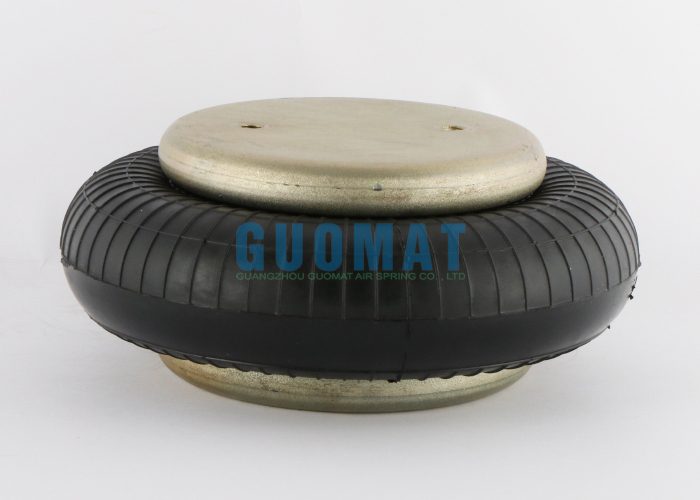

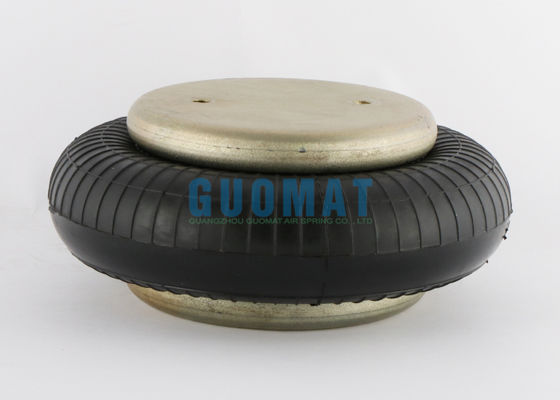

Пневмобаллон FS120-9 Contitech W01M586165 Firestone, резиновый, газонаполненный, тип G3/4

Подробная информация о продукте:

Место происхождения:	Гуандун, Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	1B1209-G3/4

Оплата и доставка Условия:

Количество мин заказа:	6PCS
Цена:	$49.9-59.9/pc
Упаковывая детали:	Сильная картонная коробка или по потребностям клиентов
Время доставки:	2-8 рабочих дней
Условия оплаты:	T/T, Western Union, L/C
Поставка способности:	1000 штук в неделю

контакт

Подробное описание продукта

Наименование модели:	Резиновая пневматическая рессора для промышленного оборудования	Гарантия:	12 месяцев
Материал:	Резина + сталь	Упаковка:	Стандартная упаковка или индивидуальная
Средний:	Сжатый воздух	Номер огненного камня:	W01-M58-6165
Фесто:	EB-215-80	Инсульт:	50мм-115мм

G3/4 Газовые резиновые воздушные подвески FS120-9 Contitech W01M586165

Технические данные: воздушная пружина одного конвультера типа

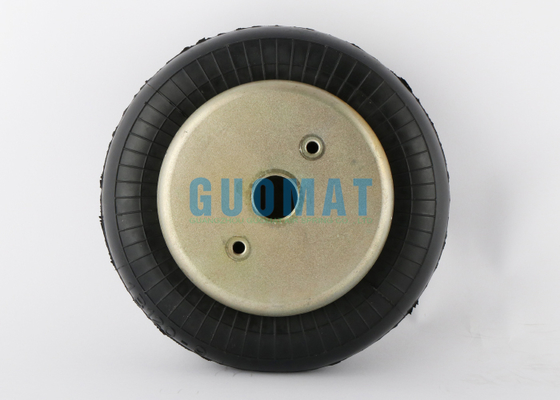

Диаметр верхней крышки:Ø135 мм

Впуск воздуха:G3/4

Проволочные отверстия в верхней крышке:2XM8X1.25 мм

Среднее расстояние между отверстиями верхнего покрытия: 70мм

Расстояние между отверстием с натяжкой на верхней крышке и отверстием для ввода воздуха:35 мм

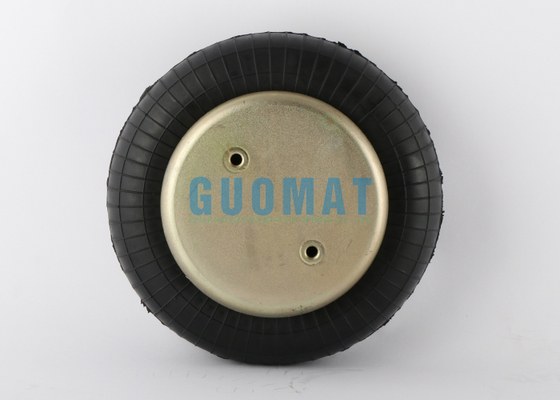

Диаметр нижней крышки:Ø135 мм

Максимальный внешний диаметр резинового меха:Ø215 мм

Максимальная высота:115 мм

Минимальная высота:50 мм

GUOMAT NO.1B1209-G3/4 Справочные номера

Ссылка на Firestone W01M586165

Ссылка на Firestone W01 M58 6165

Ссылка на Firestone W01-M58-6165

Ссылка на Contitech FS120-9

Ссылка на Contitech FS 120-9

Ссылка на Contitech FS120-9 G3/4

Ссылка на Contitech FS 120-9 G3/4

Ссылка на Contitech FS120-9 G3/4 M8

Ссылка на Contitech FS 120-9 G3/4 M8

Ссылка на Dunlop ((FR) 8'x1 S08101

Ссылка на Bosch 822419003

Ссылка на Festo EB-215-80

Ссылка на Norgren PM/31081

Ссылка на Norgren 8X1

Ссылка на Weforma WBE 300-E1

Ссылка на Airtech 140293

Ссылка на Airtech 111003

Ссылка на Airtech 1B-190FB

Ссылка на Megatech 1S120-9 3/4 M8

Динамические характеристики при конструктивной высоте 115 мм
(требуется только для конструкции изолятора с воздушным монтированием)

Гаугер Пресс	Нагрузка ((kN)	Скорость пружины ((kN/m)	Естественная частота ((Hz)
3	4.16	132	2.80
4	5.73	169	2.71
5	7.26	206	2.67
6	8.98	247	2.62
7	10.55	285	2.59

Таблица силы

Высота сборки ((мм)	Объем @7BAR ((cu cm)	EFF Площадь@7 BAR ((cm*2)	Сила kN
Высота сборки ((мм)	Объем @7BAR ((cu cm)	EFF Площадь@7 BAR ((cm*2)	@ 3 BAR	@4 BAR	@5 BAR	@6 BAR	@7 BAR
130	2635	110	2.86	4.04	5.17	6.51	7.71
120	2506	138	3.75	5.20	6.60	8.20	9.65
110	2341	163	4.54	6.22	7.86	9.70	11.38
100	2164	183	5.20	7.07	8.92	10.95	12.82
90	1956	201	5.75	7.84	9.84	12.04	14.07
80	1745	215	6.19	8.45	10.59	12.91	15.08
70	1509	228	6.54	8.91	11.8	13.64	15.92
60	1280	236	6.82	9.20	11.58	14.17	16.55
