FD 614-26 Пневмоподушка Contitech с фланцем 14"1/2x2 Резиновый сильфон для картоноделательной машины

FD 614-26 Пневморессора Contitech с фланцем 14"1/2x2 Резиновый сильфон для картоноделательной машины

Информация о продукте

Бренд: GUOMAT

Название товара: Пневморессора GUOMAT двойного действия

Номер модели: 14.5X2

Гарантия: 1 год

Материал: Резина + Алюминий

Firestone: W01R584064

Contitech: FD 614-26 DS

Norgren: M/31142

Dunlop: SP1556

Минимальный заказ: 6 шт.

Упаковка: Картонная упаковка

OEM номера

Технические данные

Конструктивная высота: 250 мм
Максимальная высота: 340 мм
Минимальная высота: 75 мм
Диаметр крышки: 310 мм
Резьба: M10
Межосевое расстояние между резьбами: 282,5 мм
Максимальный наружный диаметр: 400 мм

Пневморессоры с фланцем используются в картоноделательных машинах

1. Основные сценарии применения

(1) Узел высечки
Функция: При высечке картона возникают сильные удары и вибрации.

Применение: Пневморессоры с фланцем устанавливаются под высекальным штампом в качестве буферного элемента для поглощения ударной силы, уменьшения вибрации оборудования и защиты прецизионных инструментов и подшипников.

Преимущества: По сравнению с металлическими пружинами, демпфирование пневморессор регулируется и может соответствовать требованиям высечки картона различной толщины.

(2) Система подачи и транспортировки
Функция: При высокоскоростной подаче бумаги необходимо обеспечивать плавную транспортировку картона, чтобы избежать замятия или смещения.

Применение: Пневморессоры с фланцем используются для поддержки конвейерных лент или роликовых кронштейнов, регулируют высоту за счет давления воздуха, компенсируют механические допуски и обеспечивают плавную транспортировку картона.

Преимущества: Быстрый динамический отклик и уменьшение отклонения картона, вызванного вибрацией.

(3) Узел складывания и склеивания
Функция: Механизм складывания должен точно контролировать давление, чтобы избежать смятия картона.

Применение: Пневморессоры обеспечивают управляемую опорную силу, уравновешивают давление складывающего рычага и адаптируются к различной толщине картона (например, гофрированный картон или картон).

Преимущества: Регулируемое давление воздуха для предотвращения повреждения материалов из-за избыточного давления.

(4) Штабелер
Функция: Готовые картонные коробки необходимо медленно опускать и защищать от ударов при штабелировании.

Применение: Пневморессоры с фланцем устанавливаются под платформой штабелирования для поглощения ударов падающих картонных коробок, снижения шума и усталости конструкции.

Преимущества: Продление срока службы оборудования и снижение затрат на техническое обслуживание.

2. Преимущества пневморессор с фланцем
Точный контроль высоты: Благодаря регулировке давления воздуха, он может адаптироваться к различной толщине картона или технологическим требованиям.

Амортизация и снижение шума: Уменьшение вибрации во время работы на высокой скорости и повышение устойчивости оборудования (особенно важно для высокоточных высекальных машин).

Длительный срок службы: Отсутствие проблем с усталостью металла, износостойкость и коррозионная стойкость, подходит для влажной или пыльной среды на картонных фабриках.

Простота обслуживания: Модульная конструкция, простая замена и сокращение времени простоя.

3. Рекомендации по выбору
Требования к нагрузке: Выберите грузоподъемность пружины в соответствии со статической/динамической нагрузкой опорной части (необходимо учитывать вес картона + инерционную силу).

Монтажное пространство: Фланцевая конструкция подходит для компактного пространства, а расстояние между болтовыми отверстиями и ход необходимо подтвердить, чтобы соответствовать конструкции оборудования.

Адаптивность к окружающей среде: Если окружающая среда пыльная, рекомендуется выбрать модель с пылезащитным кожухом (например, защита резиновым сильфоном).

4. Типичные случаи
Линия производства гофрокартона: Используйте пневморессоры в высекальных машинах и штабелерах, чтобы уменьшить влияние вибрации на точность совмещения печати.

Высекальная машина: Используйте пневморессоры с фланцем для поддержки платформы инструмента для повышения согласованности резки.

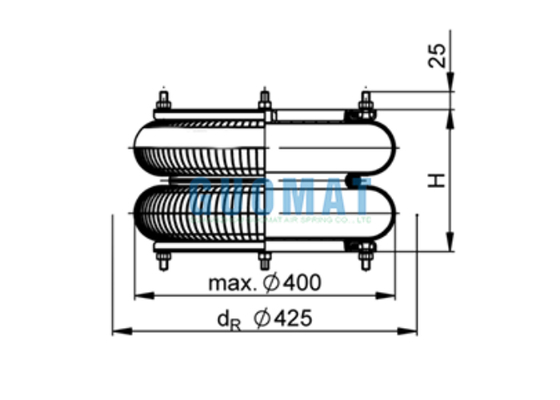

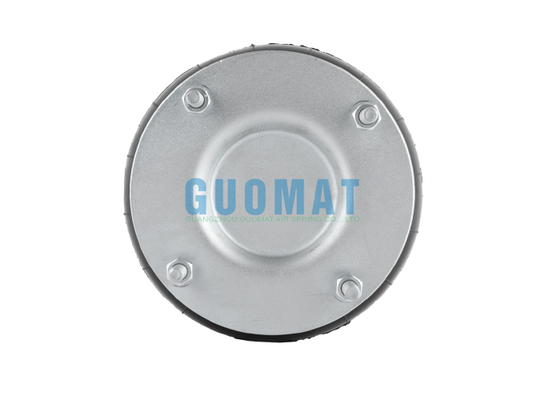

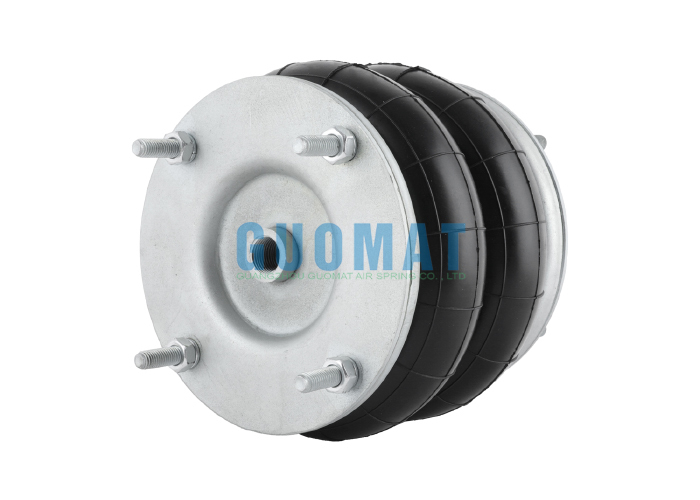

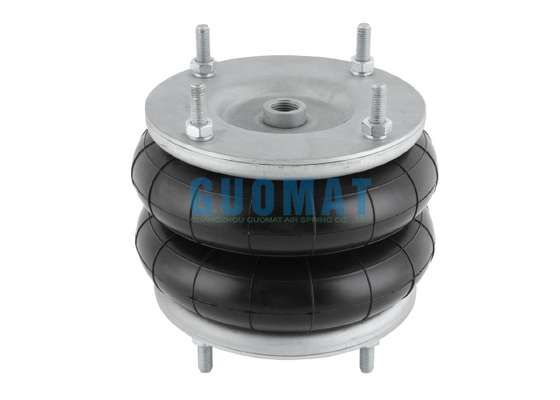

Изображение для пневморессоры с фланцем 14.5X2
