4 1/2"x1 Алюминиевая крышка воздушная пружина FS 44-5 Контитек резиновый воздушный привода промышленные подушки

4 1/2"x1 Алюминиевая крышка воздушная пружина FS 44-5 Контитек резиновый воздушный привода промышленные подушки

Описание продукта

Производитель: GUOMAT

Часть No: 1B4.5X1P

Контитех номер детали: FS44-5

Контитех номер детали: FS 44-5

Контитех номер детали: FS44-5 DI

Контитех номер детали: FS 44-5 DI

Контитек номер детали: FS44-5 DI G3/8

Контитек номер детали: FS 44-5 DI G3/8

Контитек номер детали: FS44-5 DI G3/8 M6

Контитек номер детали: FS 44-5 DI G3/8 M6

Номер части "Firestone": W01-R58-4050

Номер детали Firestone: W01 R58 4050

Номер части "Firestone": W01R584050

Технические данные

Верхняя и нижняя крышки воздушной пружины GUOMAT 1B4.5X1P имеют диаметр 110 мм, три отверстия M6, расстояние между отверстиями 93 мм, воздушное отверстие G3/8,расположенный в центре верхней крышкиМаксимальный внешний диаметр воздушной пружины составляет 125 мм, максимальная высота - 90 мм, минимальная высота - 50 мм, а высота сжатия - 40 мм.

Пневматическое применение ∙ значения статических характеристик

Сила F (kN)

Как купить воздушную пружину правильного размера
1. Определить тип воздушной пружины
Воздушные пружины в основном делятся на следующие типы.
Воздушная пружина для мешков (например, воздушные мешки, используемые в одиночку, подходящие для систем подвески)
Воздушная пружина с рукавами (с металлической оболочкой, обычно используемая в автомобилях или промышленной амортизации ударов)
Мембранная воздушная пружина (плоская конструкция, используемая в условиях ограниченного пространства)
Предложение по выбору: выберите подходящий тип в зависимости от места установки и цели.

2. Параметры размера ключа
Перед покупкой необходимо измерить или подтвердить следующие размеры (обычно это миллиметры или дюйма):

(1) Размер установки
Внутренний диаметр (ID): диаметр отверстия на болтах или скобках для установки подушек безопасности.

Внешний диаметр (OD): максимальный диаметр подушки после наполнения, гарантирующий, что она не мешает окружающим компонентам.

Высота (свободная и рабочая):

Свободная высота: естественная высота, когда она не надувается.

Рабочая высота: высота нормального использования после надувания (влияет на ход и грузоподъемность).

(2) Инсульт
Предельный диапазон сжатия/расширения подушки безопасности должен соответствовать требованиям движения при фактических применениях.

(3) Грузоподъемность
Выберите соответствующий диапазон нагрузки в зависимости от веса оборудования (например, если одной подушке безопасности необходимо поддержать 200 кг, выберите модель с номинальной нагрузкой ≥ 200 кг).

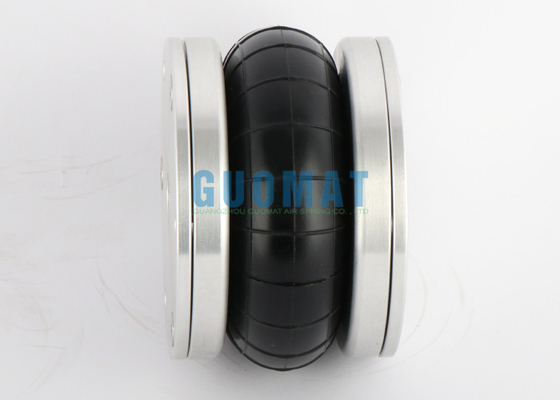

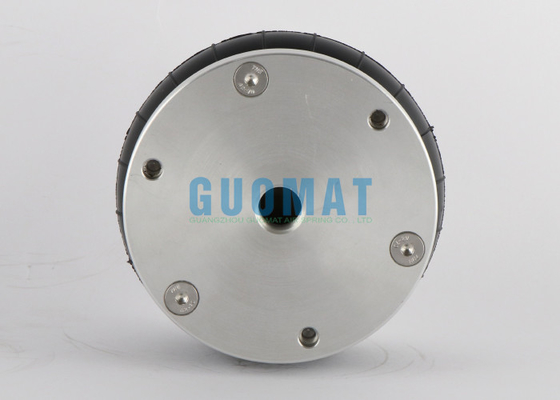

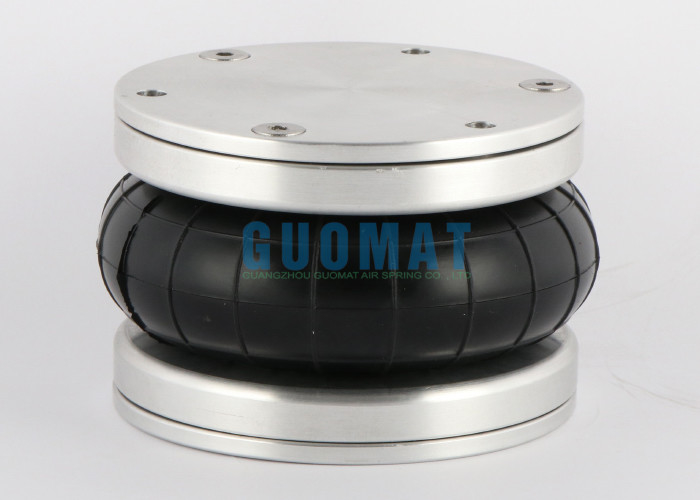

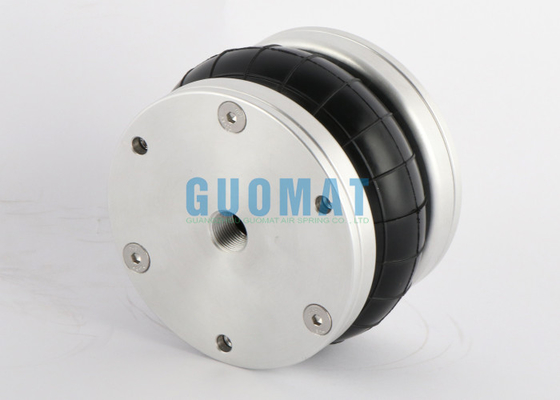

Реальная картина GUOMAT 1B4.5X1P
