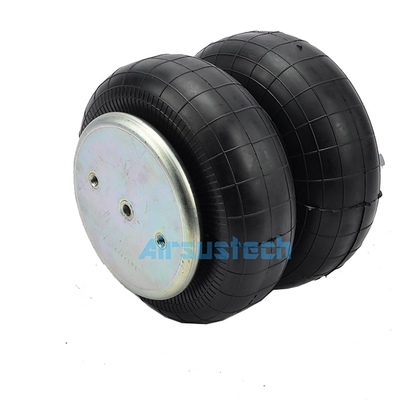

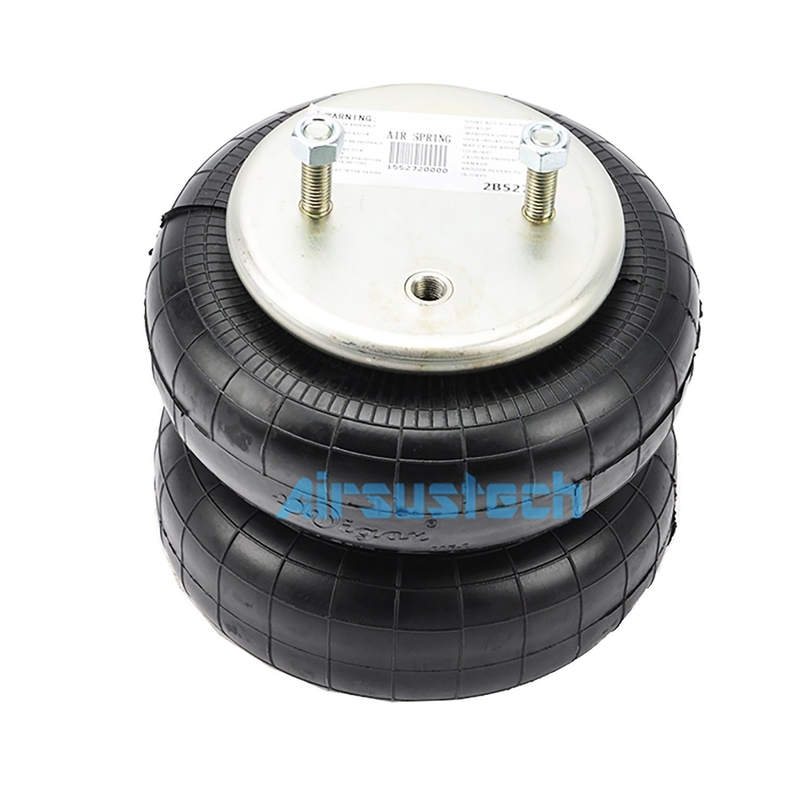

Guomat Свернутые воздушные пружины Уотсон и Чалин AS-0041
Ссылки
Watson&Chalin AS-0041
Треугольник 6332
Треугольник 4426
Огненный камень W01-358-6943
Огненный камень W01 358 6943
Огненный камень W013586943
Контитех FD200 25 426
Contitech FD 200-25 426
Контитех FD200 25 426
Контитех 161332
Goodyear 2B9-250
Goodyear 2B9 250
Гудйер 578923206
Neway/SAF 90557237
Ридвелл 1003586943C
Тютилл 6352
V-Steer II (подъемный мешок)
Ван Раден
2B6943 Спецификации и технические данные
Орех/слепой орех
Зубы верхней пластины с винтом: 2 x 1/2-13UNC
Расстояние от центра винта верхней крышки: 89 мм
Свинцовые зубы нижней крышки: 2 x 3/8-16UNC
Расстояние между центрами винта и нижней крышкой:89 мм
Воздушное отверстие/воздушный впуск/воздушное устройство
Воздушное отверстие/впуск воздуха: 1/4NPT
Среднее расстояние между входом воздуха и гайкой: 44,5 мм
Плита крышки
Диаметр верхней пластины (ширина): 160 мм
Диаметр нижнего покрытия (ширина): 160 мм
Максимальная высота: 325 мм
Минимальная высота: 79 мм
Рабочий ход:от 79 мм до 325 мм
другие
Блок бампера/блок бампера: без бампера
Кольцо ремня/Кольцо ремня/Кольцо ремня: один кусок
Минимальное давление: 0 бар
Сила возврата до минимальной высоты: ≤ 250 Н
Общая масса с зажатыми пластинами: 3,5 кг
Вибрационная изоляция - значения динамических характеристик
Высота конструкции H: рекомендуется 254 мм, минимум 230 мм
| Давление p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Сборник V[l] |
| Сила (груз) [KN] |
6.0 |
8.1 |
10.2 |
12.3 |
14.4 |
16.5 |
8.6 |
| Скорость пружины [N/cm] |
730 |
930 |
1200 |
1390 |
1660 |
1840 |
| Естественная частота [Гц] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
1.7 |
Значения статических характеристик пневматического применения
Сила F[KN]
| Давление p [бар] |
3 |
4 |
5 |
6 |
7 |
8 |
С. V [l] |
| Высота H[мм] |
290 |
4.1 |
5.6 |
7.3 |
9.0 |
10.5 |
12.4 |
9.4 |
| 260 |
5.6 |
7.3 |
9.4 |
11.3 |
13.4 |
15.4 |
8.9 |
| 230 |
6.6 |
8.8 |
11.1 |
13.4 |
15.8 |
18.1 |
8.4 |
| 200 |
7.5 |
9.9 |
12.5 |
15.0 |
17.6 |
20.2 |
7.7 |
| 170 |
8.3 |
11.0 |
13.8 |
16.6 |
19.4 |
22.2 |
7.0 |
| 140 |
8.9 |
11.8 |
14.8 |
17.7 |
20.7 |
23.6 |
6.1 |
| 110 |
9.3 |
12.3 |
15.6 |
18.7 |
21.9 |
24.6 |
5.1 |
Подробности упаковки
| Модель No. |
Чистая масса |
Валовая масса |
Масса коробки |
Размер коробки |
Количество упаковки |
| 2B6943 |
30,861 кг |
4.241 кг |
0.38 кг |
24*24*24 см |
1 |
О двойных промышленных воздушных пружинах
В центре воздушной пружины находится ремень, который называется воздушной пружинной обручкой, и число этой обручки является одним из основных элементов для различения количества свертываний.
Промышленная воздушная пружина с двойным свертыванием представляет собой изогнутую капсулу из резиновой сетки.Кабели из резины и сетки сами по себе не обеспечивают несущую способность грузаПромышленная воздушная пружина с двойным свертыванием является отличным низкочастотным вибрационным изолятором.Он полагается на изменение давления сжатого воздуха в резиновом пузыре для достижения требуемой жесткостиВ настоящее время двойная свернутая промышленная воздушная пружина широко используется в высокоточных приборах, высокоточных машинах и специальном оборудовании.
Промышленные воздушные пружины с двойным свертыванием используют нелинейную восстановительную силу сжатого воздуха для достижения изоляции от ударов и буферизации.С тех пор, как в США впервые успешно использовались воздушные пружины в качестве упругих элементов для удаления ударов в промышленности, воздушные пружины постепенно стали широко использоваться во многих областях.
