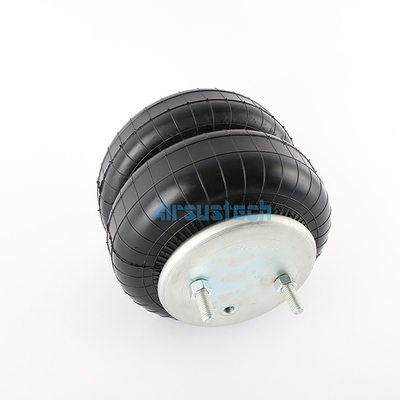

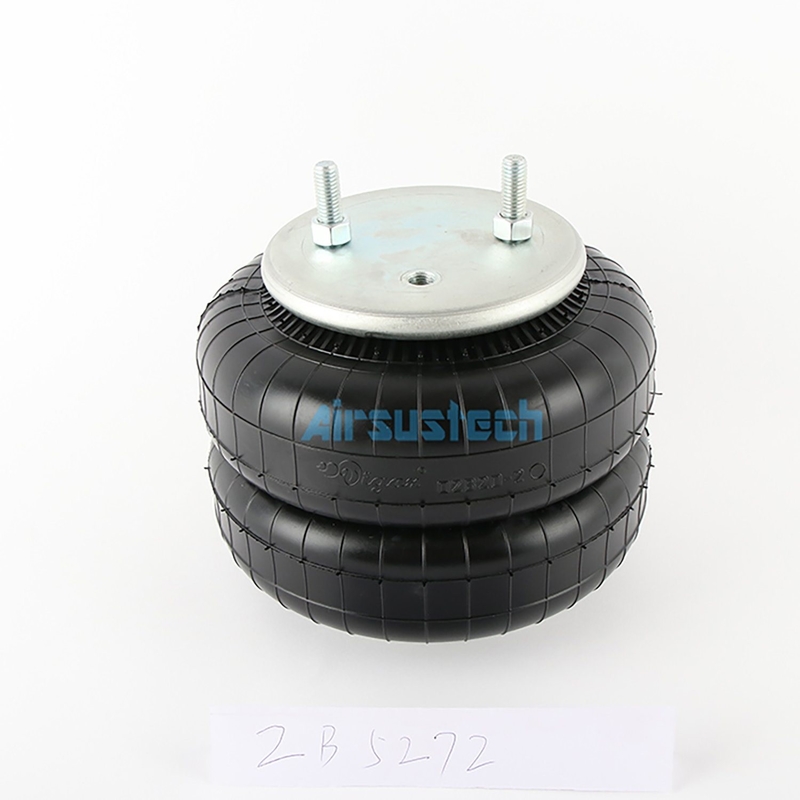

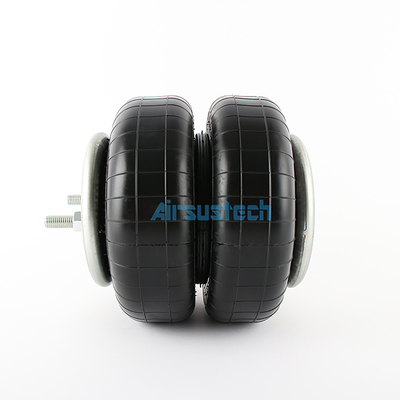

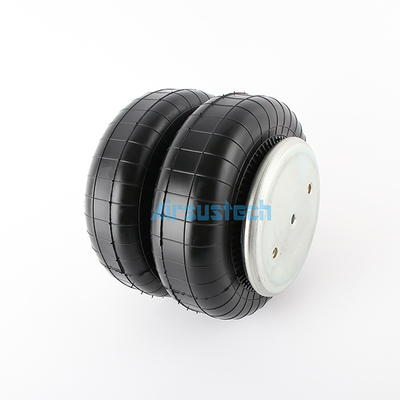

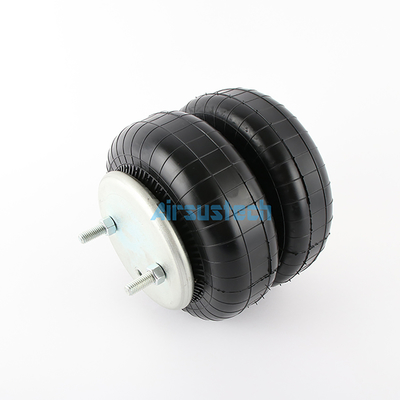

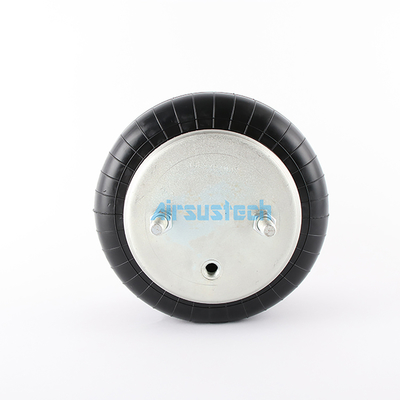

W01-358-6943 Огненный камень Свернутая промышленная воздушная пружина для вибрации Таблица треугольник 6332 4426
Противопоказание OEM NO.
Треугольник 6332
Треугольник 4426
Огненный камень W01-358-6943
Огненный камень W01 358 6943
Огненный камень W013586943
Контитех FD200 25 426
Contitech FD 200-25 426
Контитех FD200 25 426
Контитех 161332
Goodyear 2B9-250
Goodyear 2B9 250
Гудйер 578923206
Watson&Chalin AS-0041
Neway/SAF 90557237
Ридвелл 1003586943C
Тютилл 6352
V-Steer II (подъемный мешок)
Ван Раден
2B6943 Спецификации и технические данные
Орех/слепой орех
Зубы верхней пластины с винтом: 2 x 1/2-13UNC
Расстояние от центра винта верхней крышки: 89 мм
Свинцовые зубы нижней крышки: 2 x 3/8-16UNC
Расстояние между центрами винта и нижней крышкой:89 мм
Воздушное отверстие/воздушный впуск/воздушное устройство
Воздушное отверстие/впуск воздуха: 1/4NPT
Среднее расстояние между входом воздуха и гайкой: 44,5 мм
Плита крышки
Диаметр верхней пластины (ширина): 160 мм
Диаметр нижнего покрытия (ширина): 160 мм
Максимальная высота: 325 мм
Минимальная высота: 79 мм
Рабочий ход:от 79 мм до 325 мм
другие
Блок бампера/блок бампера: без бампера
Шнурка пояса/шнурка пояса: один кусок
Минимальное давление: 0 бар
Сила возврата до минимальной высоты: ≤ 250 Н
Общая масса с зажатыми пластинами: 3,5 кг
Вибрационная изоляция - значения динамических характеристик
Высота конструкции H: рекомендуется 254 мм, минимум 230 мм
| Давление p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Сборник V[l] |
| Сила (груз) [KN] |
6.0 |
8.1 |
10.2 |
12.3 |
14.4 |
16.5 |
8.6 |
| Скорость пружины [N/cm] |
730 |
930 |
1200 |
1390 |
1660 |
1840 |
| Естественная частота [Гц] |
1.8 |
1.8 |
1.7 |
1.7 |
1.7 |
1.7 |
Значения статических характеристик пневматического применения
Сила F[KN]
| Давление p [бар] |
3 |
4 |
5 |
6 |
7 |
8 |
С. V [l] |
| Высота H[мм] |
290 |
4.1 |
5.6 |
7.3 |
9.0 |
10.5 |
12.4 |
9.4 |
| 260 |
5.6 |
7.3 |
9.4 |
11.3 |
13.4 |
15.4 |
8.9 |
| 230 |
6.6 |
8.8 |
11.1 |
13.4 |
15.8 |
18.1 |
8.4 |
| 200 |
7.5 |
9.9 |
12.5 |
15.0 |
17.6 |
20.2 |
7.7 |
| 170 |
8.3 |
11.0 |
13.8 |
16.6 |
19.4 |
22.2 |
7.0 |
| 140 |
8.9 |
11.8 |
14.8 |
17.7 |
20.7 |
23.6 |
6.1 |
| 110 |
9.3 |
12.3 |
15.6 |
18.7 |
21.9 |
24.6 |
5.1 |
Другие виды треугольных воздушных пружин/воздушных ударов
| 6374/4474 |
6316/4327
|
6316/4364 |
| 6374/4468 |
6316/4343
|
6332/4427 |
|
6374/4467
|
6316/4334 |
6332/4463 |
|
6325/4504
|
6316/4363
|
6332/4429 |
|
6325/4505
|
6329/4321
|
6332/4507 |
|
6325/4362
|
6328/4371 |
6332/4511 |
|
6325/4320
|
6375/4514 |
6316/4363 |
|
6325/4504
|
6375/4480
|
6316/4472 |
|
6325/4450
|
6312
|
6316/4471 |
|
6325/4448
|
6412/4543
|
6316/4500 |
|
6325/4506
|
6412/4530
|
6316/4313 |
|
6325/4510
|
6392/4509
|
6316/4334 |
|
6395/4524
|
6364/4546
|
6316/4346 |
|
6325/4315
|
4757/4703
|
6334/4469 |
|
6392/4509
|
6334/4520
|
6334/4466 |
|
6392/4509
|
6334/4430
|
6334/4432 |
|
6332/4427
|
6334/4431
|
6319/4336 |
|
6332/4454
|
6334/4432
|
6316/4368 |
|
6332/4453
|
6334/4433
|
6316/4331 |
| 6316/4367 |
6316/4366
|
6316/4365 |
Воздушная пружина, используемая в вибрационном столе
Очень распространено использовать воздушные пружины на краном столе на линии обработки смолы.Помимо поглощения высокочастотных вибраций и звукоизоляцииВ зависимости от эффективного веса вибрационной таблицы количество воздушных пружин может быть изменено.Обеспечить надежную взаимозаменяемость и универсальность на серийном оборудовании вибрирующего стола, а также оптимизировать конструкцию.
