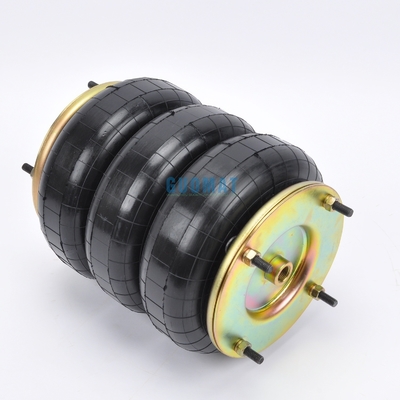

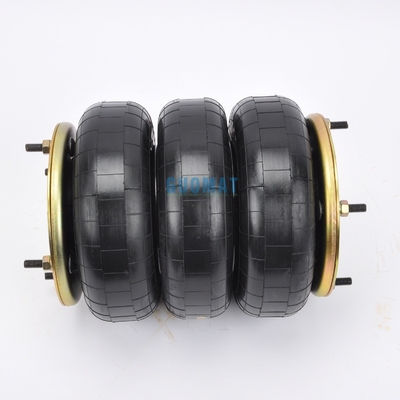

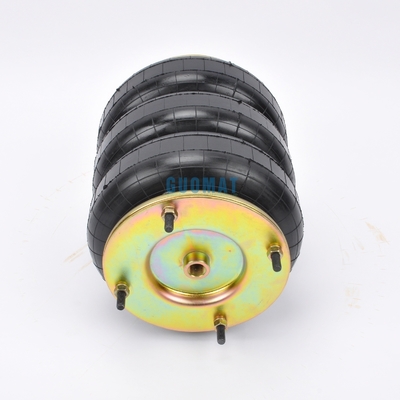

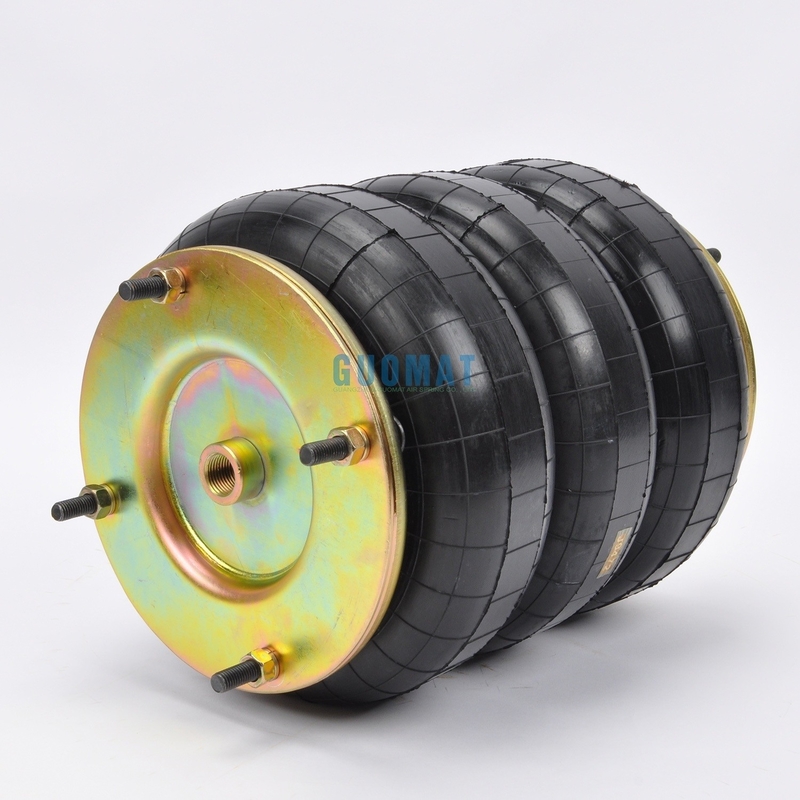

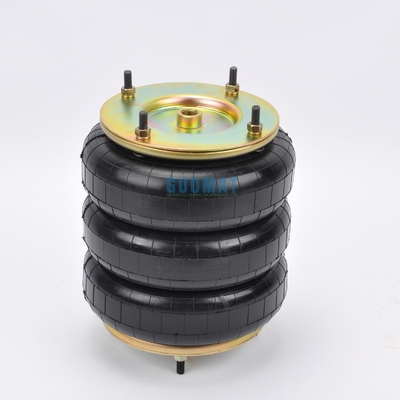

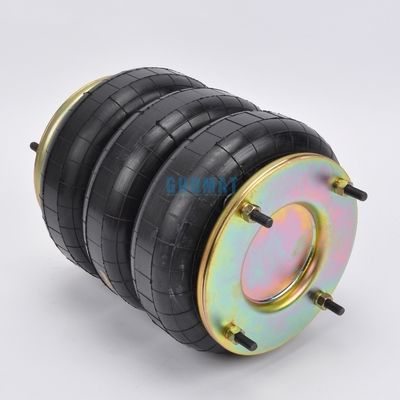

M/31103 Norgren Воздушная пружина Длина удара 330 мм Порт G1/2 Номинальный диаметр 10 "Трехместные свертывания Воздушные подвижки

Подробная информация о продукте:

Место происхождения:	Гуанчжоу, Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	3B10X3

Оплата и доставка Условия:

Количество мин заказа:	5 шт.
Цена:	USD99.9-129.9/PC
Упаковывая детали:	Сильная картонная коробка или по требованию клиента
Время доставки:	3-7 рабочих дней
Условия оплаты:	L/C, T/T, Western Union или другие
Поставка способности:	1000 штук в неделю

контакт

Подробное описание продукта

Способность давления:	PA 0.2-0.8 M	Впуск воздуха:	1/4 NPT
Отверстие/шпилька в верхней пластине:	4	Беллоус Диа:	330 мм
Код HS:	8708809000	Материал:	Резина и утюг
Н.В.:	1.5 кг	Гарантия:	Один год
Выделить:	330 мм воздушные подвески , 10 ¢ Трехслойные конвульсии Воздушные колодки , G1/2 Воздушные подшипники

M/31103 Norgren Воздушная пружина Длина удара 330 мм Порт G1/2 Номинальный диаметр 10 "Трехместные свертывания Воздушные подвижки

Производитель:	Полное число
GUOMAT No. Норгрен Норгрен Воздушная сила:	3B10X3 М/31103 10"х3 115056
Контитех:	FT 210-32DS FT 210 32DS FT21032DS
Даноп:	SP1539 ((10X3) SP1539 10х3
У нас форма:	WBD-G450 WBD G450
Инсульт:	230 мм
Состояние:	Новый

Производитель оригинального оборудования:

Орех / слепой орех

Верхняя крышка пластинки винт (орех) зуб: 4 шт. х М10

Нижняя крышка пластинка винт (орех) зуб: 4 шт.

Газовая отверстие / впуск воздуха / воздушное устройство

Газовая отверстие / воздушный вход: G1/2

Покрытие

Диаметр верхней крышки: 260 мм

Диаметр нижней крышки (ширина): 260 мм

Материал верхней и нижней пластины:сталь

Резиновые поддоны

Движение резиновых подшипников:330 мм

Бамперный блок / Бамперный блок

Без бампер-блока

Кольцо пояса / Кольцо пояса

С Гирдл Хупом: Один кусочек Гирдл Хупа

Каучук Стандартный до 70°C натуральный каучук

Пневматические приложения - статические характеристики
Сила F [kN]

Давление p [бар]		3	4	5	6	7	8	С. V [l]
Высота H [мм]	350	5,62	7,66	9,75	11,8	14	16,3	11
	300	7,1	9,56	12	14,5	17,1	19,8	9,5
	250	8,62	11,6	14,6	17,6	20,7	24	8,2
	200	10,3	13,8	17,3	20,8	24,4	28,3	6,6
	150	12,1	16,1	20,1	24,2	28,3	32,6	4,7

Принцип работы воздушной пружины:

Таким образом, при эффективном ходе воздушной пружины высота воздушной пружины, объем внутренней полости и грузоподъемность плавно контролируются гибкой трансмиссией,амплитуда и вибрационная нагрузка с увеличением и уменьшением вибрационной нагрузкиТакже можно регулировать жесткость и несущую способность пружины путем увеличения или уменьшения размера надувания.и вспомогательная воздушная камера может быть прикреплена для достижения самоконтроля регулировки.

Сравнительная таблица типа соединения фланца с моделью воздушной пружины
GUOMAT No.	Контитех НО.	GUOMAT No.	Контитех НО.
FS22-3DICR	FS 22-3 DI CR	FS960-12RS	FS 960-12 RS
FS44-5DICR	FS 44-5 DI CR	FS1330-11RS	FS 1330-11 RS
FS76-7DICR	FS 76-7 DI CR	FS1710-12RS	FS 1710-12 RS
FS76-7DSCR	FS 76-7 DS CR	FS2870-16RS	FS 2870-16 RS
FS138-8DS	FS 138-8 DS	FS5450-16RS	FS 5450-16 RS
FS210-10DS	FS 210-10 DS	FD960-22RS	FD 960-22 RS
FS412-10DS	FS 412-10 DS	FD1120-30RI	FD 1120-30 RI
FS614-13DS	FS 614-13 DS	FD1330-25RS	FD 1330-25 RS
FS816-15DS	FS 816-15 DS	FD1710-25RS	FD 1710-25 RS
FD22-4DICR	FD 22-4 DI CR	FD1730-40RI	FD 1730-40 RI
FD44-10DICR	FD 44-10 DI CR	FD2380-24RS	FD 2380-24 RS
FD76-14DICR	FD 76-14 DI CR	FD2470-40RI	FD 2470-40 RI
FD76-14DSCR	FD 76-14 DS CR	FD2870-30RS	FD 2870-30 RS
FD138-18DS	FD 138-18 DS	FD5450-28RS	FD 5450-28 RS
FD209-21DS	FD 209-21 DS	FT960-34RS	FT 960-34 RS
FD210-22DS	FD 210-22 DS	FT1330-35RS	FT 1330-35 RS
FD412-18DS	FD 412-18 DS	FT1710-38RS	FT 1710-38 RS
FD614-26DS	FD 614-26 DS	FT2870-45RS	FT 2870-45 RS
FD816-30DS	FD 816-30 DS	FT5450-44RS	FT 5450-44 RS
FT22-6DICR	FT 22-6 DI CR
FT44-15DICR	FT 44-15 DI CR
FT76-20DICR	FT 76-20 DI CR
FT76-20DSCR	FT 76-20 DS CR
FT138-26DS	FT 138-26 DS
FT210-32DS	FT 210-32 DS
FT412-32DS	FT 412-32 DS
FT614-36DS	FT 614-36 DS
FT816-40DS	FT 816-40 DS
