NT230-29 466 Контитех Тройные свертывающиеся пружины для бумаги и текстиля
Ответить НЕТ.
|
Контитех
|
FT 330-29 466
|
| Контитех |
FT 330 29 466 |
| Контитех |
FT330-29 466 |
| Контитех |
FT330 29 466 |
| Контитех |
FT33029466 |
| Огненный камень |
W01-358-8027 |
| Огненный камень |
W01 358 8027
|
| Огненный камень |
W013588027 |
| Огненный камень |
W01-358-8038 |
| Огненный камень |
W01 358 8038 |
| Огненный камень |
W013588038 |
| Огненный камень |
W01-358-8029 |
| Огненный камень |
W01 358 8029 |
| Огненный камень |
W013588029 |
| Гудйер |
578933100 |
|
Гудйер
|
3B12-310
|
| Гудйер |
3B12 310
|
| Гудйер |
3B12310
|
|
Треугольник
|
4466 |
|
Треугольник
|
6334 |
|
Арвин Меритор
|
200117
|
|
Приостановление
|
200117
|
|
Тихий привод
|
|
|
Смотрите.
|
|
Спецификации и подробные технические параметры: 3B8027
Зубы с винтом верхней пластины: 3/4-16UNC; 1/2-13UNC
Нижняя крышказубы экипажа (орехов):2×3/8-16UNC
Расстояние от центра винта верхней крышки: 157,5 мм
Расстояние от центра винта нижней крышки: 157,5 мм
- Воздушные отверстия/воздушные входы/воздушные фитинги
Воздушное отверстие/впуск воздуха: 1/4 НПТ
Диаметр верхней пластины (ширина): 231 мм
Диаметр (ширина) нижней крышки: 231 мм
Резиновые колодки MAX Диаметр: 330 мм
Рабочий ход: от 117 мм до 460 мм
- Блок бампера/блок бампера
С блокировкой бампера
- Кружка ремня/Кружка ремня
С ремнем: два ремня
Минимальное давление: 0 бар
Сила возврата до минимальной высоты: ≤ 400 Н
Общая масса с зажатыми пластинами: 5,9 кг
Значения статических характеристик пневматического применения
Сила F[KN]
| Давление p [бар] |
3 |
4 |
5 |
6 |
7 |
8 |
С. V [l] |
| Высота H[мм] |
380 |
8.8 |
11.9 |
15.1 |
18.4 |
21.7 |
25.1 |
23.6 |
| 340 |
10.7 |
14.4 |
18.2 |
22.0 |
25.9 |
29.8 |
21.6 |
| 300 |
12.3 |
16.5 |
20.8 |
25.1 |
29.5 |
33.7 |
19.2 |
| 260 |
13.7 |
18.2 |
22.9 |
27.6 |
32.3 |
36.9 |
16.6 |
| 220 |
14.8 |
19.5 |
24.6 |
29.6 |
34.6 |
39.5 |
13.8 |
| 180 |
15.9 |
21.1 |
26.5 |
31.8 |
37.2 |
42.4 |
10.7 |
| 140 |
17.0 |
22.4 |
28.1 |
33.6 |
39.1 |
44.7 |
7.5 |
Применение в бумажной промышленности/текстильной промышленности
В бумажном производстве, текстильной и других отраслях промышленности, бумагу или ткань в процессе намотки необходимо обойти многие переводные ролики на высокой скорости, поэтому процесс передачи требует постоянного напряжения,чтобы избежать бумаги или ткани расслабитьсяВ этом случае использование полых рулонов в сочетании с резиновой воздушной пружиной может обеспечить постоянное напряжение и обладает сильной способностью выдерживать ударную нагрузку,защитить устройство передачи и части передачи от повреждений.

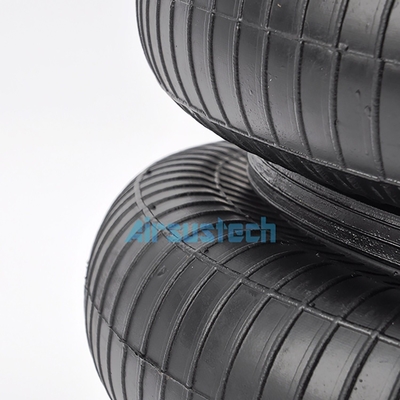

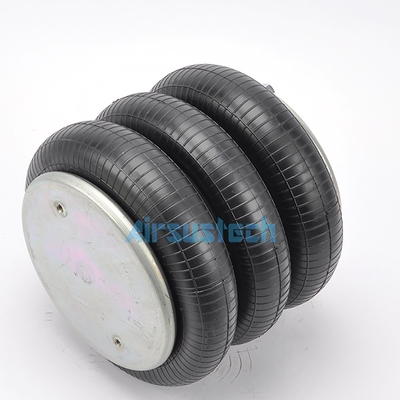

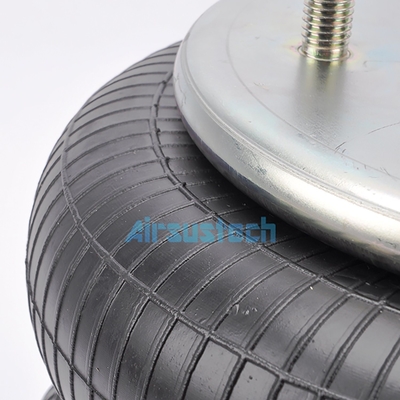

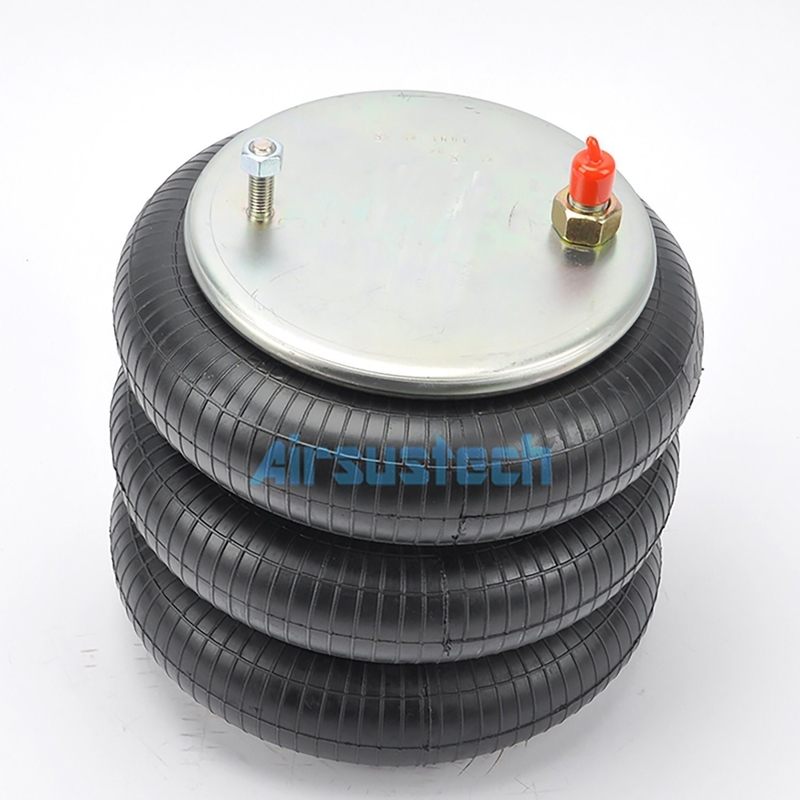

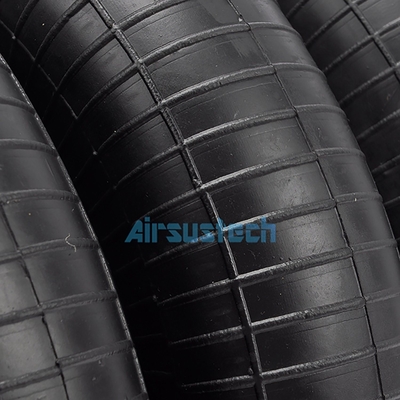

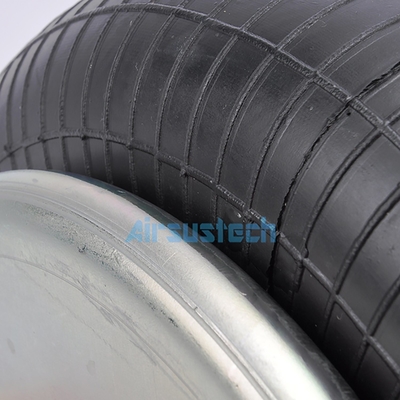

Соответствующее изображение 3B8027
