Один скрученный воздушный прут 1B5171 стиль заменяет Contitech FS330-11 468 резиновые подшипники
Реферальный No.
| Огненный камень W01-358-7009 |
Треугольник 6374 |
| Камень для огня W013587009 |
Треугольник 4468 |
| Огненный камень W01 3587009 |
SAF-ГолландияAR741 |
| Контитек FS330-11 468 |
Неуэй90557002 |
| Контитех FS 330-11 468 |
Goodyear 1B12-301 |
| Контитех FS330 11 468 |
Goodyear 1B12 301 |
| Контитех FS 330 11 468 |
Goodyear 1B12-313 |
| Контитех FS33011468 |
Goodyear 1B12 313 |
| Контитек FS33011 468 |
|
Спецификации и подробные технические параметры: 1B5171
У зубов верхней пластинки винтовки: 3× 3/8-16UNC
Свинцовые зубы нижней крышки: 4× 3/8-16UNC
- Воздушные отверстия/воздушные входы/воздушные фитинги
Воздушное отверстие/впуск воздуха: 1/4NPTF
Диаметр верхней пластины: 231 мм
Диаметр нижней крышки: 231 мм
- Мех из резинового колокола
Максимальный диаметр резиновой подвески: 325 мм.
Движение: от 55 до 160 мм
- Блок бампера/блок бампера
Никакого бампера.
- Кружка ремня/Кружка ремня
Без петли ремня
Минимальное давление: 0 бар
Сила возврата до минимальной высоты: ≤ 300 Н
Общая масса с зажатыми пластинами: 4,1 кг
Вибрационная изоляция - значения динамических характеристик
Дизайнерская высота H: рекомендуется 130 мм, минимум 100 мм
| Давление p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Сборник V[l] |
| Сила (груз) [KN] |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
6.8 |
| Скорость пружины [N/cm] |
2645 |
3290 |
3935 |
4580 |
5225 |
5870 |
| Естественная частота [Гц] |
2.5 |
2.4 |
2.4 |
2.3 |
2.3 |
2.3 |
Значения статических характеристик пневматического применения
Сила F[KN]
| Давление p [бар] |
3 |
4 |
5 |
6 |
7 |
8 |
С. V [l] |
| Высота H[мм] |
130 |
10.7 |
14.2 |
17.8 |
21.8 |
25.4 |
29.0 |
7.0 |
| 120 |
11.9 |
15.7 |
19.6 |
23.8 |
27.8 |
31.8 |
6.3 |
| 110 |
12.7 |
16.9 |
21.1 |
25.8 |
30.1 |
34.4 |
5.8 |
| 100 |
13.6 |
18.1 |
22.7 |
27.6 |
32.1 |
36.7 |
5.6 |
| 90 |
14.4 |
19.2 |
24.0 |
29.1 |
34.0 |
38.9 |
5.3 |
| 80 |
15.0 |
20.2 |
25.2 |
30.5 |
35.5 |
40.6 |
4.9 |
| 70 |
15.5 |
20.9 |
26.2 |
31.6 |
36.9 |
42.1 |
4.3 |
| 60 |
16.0 |
21.6 |
27.1 |
32.6 |
38.0 |
43.3 |
3.9 |
Заявления
Пбумажная промышленность
Древесины
Подъемные столы
Tсистема обработки и обработки
Производство энергии
Оборудованиеробототехника и автоматизация
Сборка компонента
Автомобильная сборка
Медицинское оборудование
Конвейерные системы
Опаковка
Преимущество
1Точная точность регулирования: воздушный амортизатор обеспечивает точное регулирование высоты путем регулирования внутреннего давления воздуха.Эта особенность устраняет усталость и одноразовые проблемы установки, распространенные в других типах изоляторов.
2Продлить срок службы оборудования: воздушный пружинный амортизатор благодаря своему особому принципу амортизации отражает большое преимущество в обслуживании оборудования,когда традиционная стальная пружина поражена, будет производить явление самовибрации, частота самовибрации может быть непосредственно передана оборудованию, что приводит к ослаблению и повреждению оборудования.Уменьшение давления на воздушную пружину намного лучше, и даже можно достичь полного заглушения, значительно снизив расходы на обслуживание оборудования и продлив срок службы оборудования.
3. Широкий диапазон действия: воздушная пружина амортизатора вибрационной изоляции нагрузки на каждом пункте установки от 10 кг до более чем 10 тонн, может удовлетворить различные требования производства.(Например, воздушная пружина Гуомата., могут быть различия между брендами)
4. Высокая амортизация ударов: Амортизаторы воздушной пружины обеспечивают лучшую вибрационную изоляцию среди всех типов амортизаторов.Естественная частота системы может быть еще ниже, если добавить дополнительную камеру хранения воздухаДля достижения такого же эффекта статическая деформация традиционных спиральных пружинных амортизаторов должна быть не менее 230 мм.

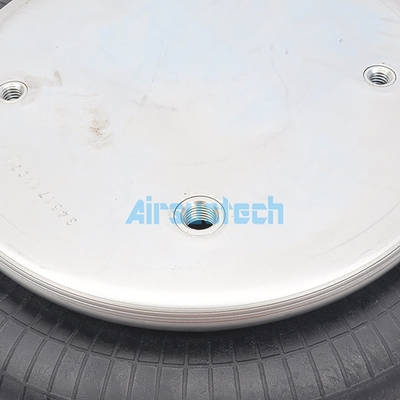

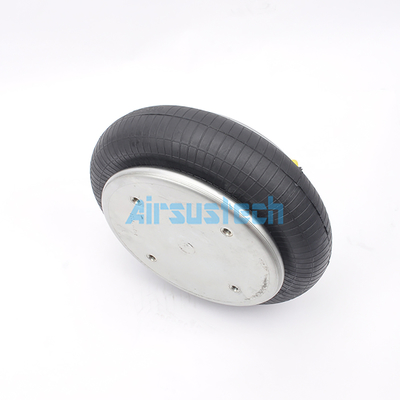

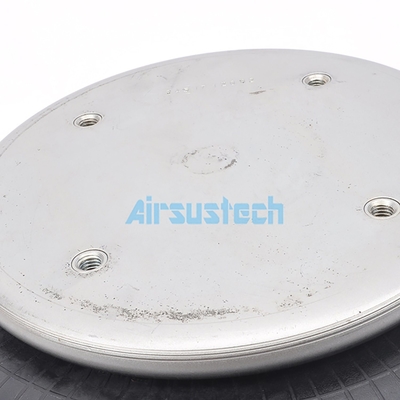

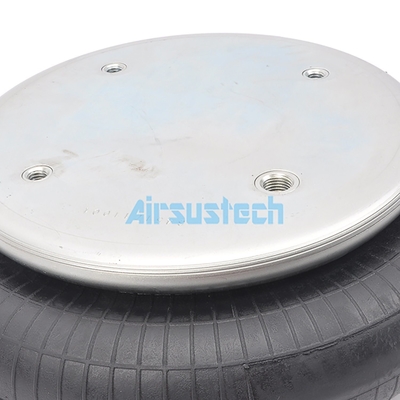

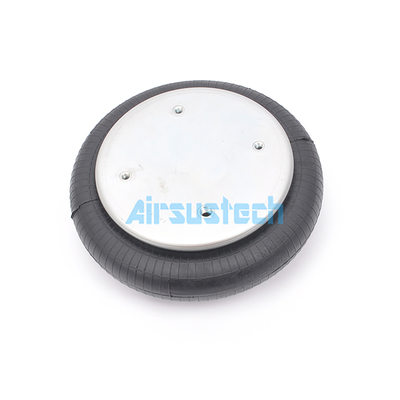

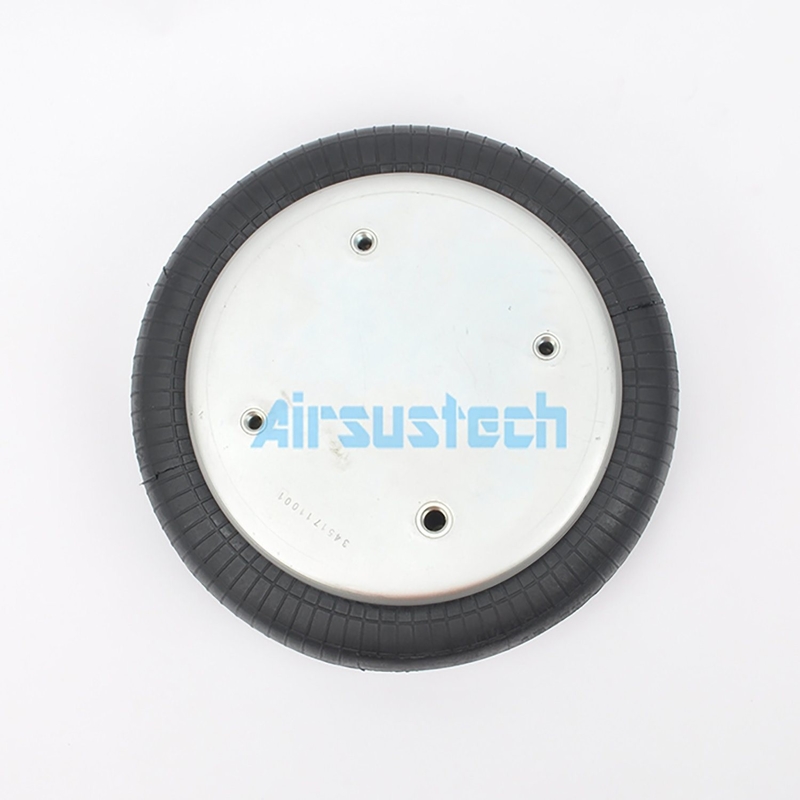

Соответствующее изображение 1B5171
