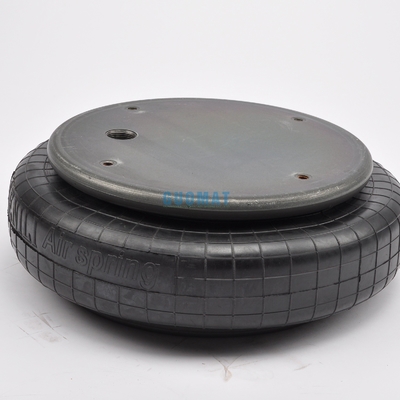

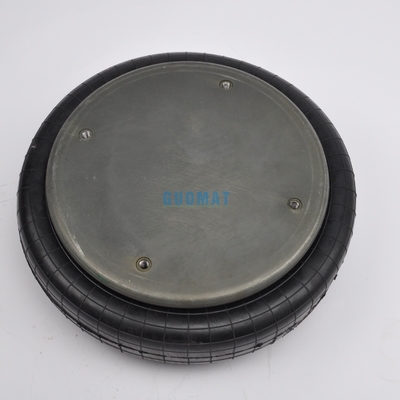

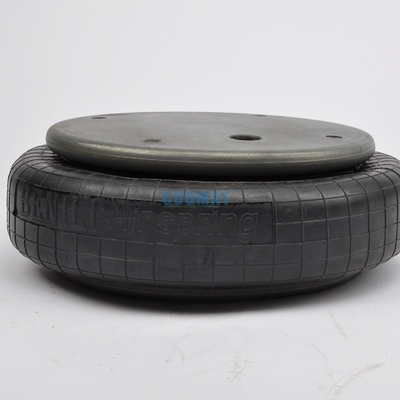

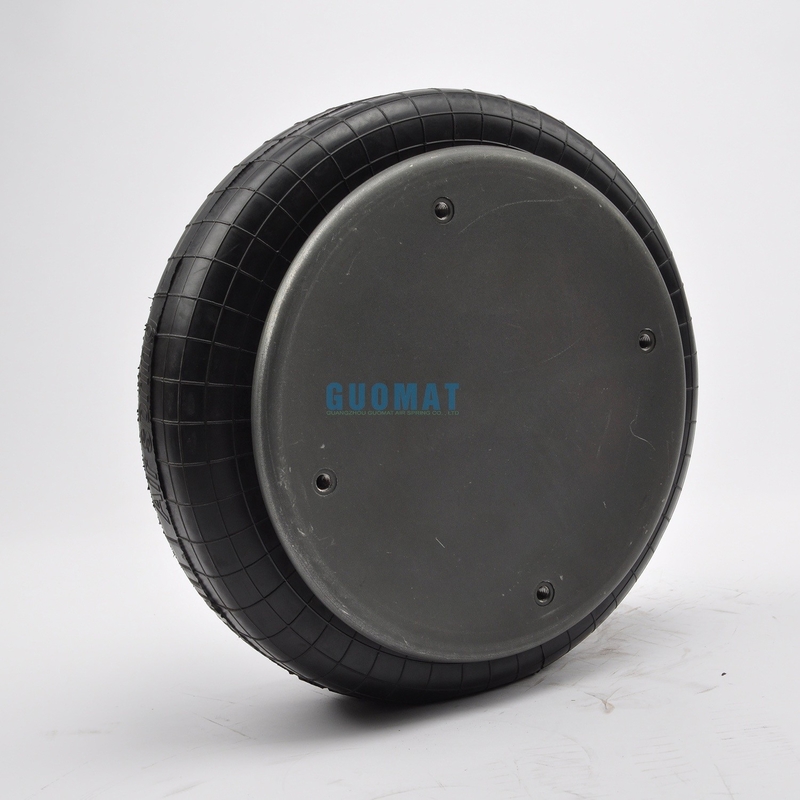

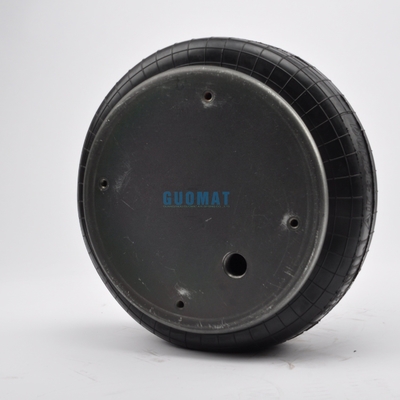

W01M586100 Однообразная воздушная пружина GUOMAT NO.1B53014 3/4 НПТ Впуск воздуха Два подшипника
GUOMAT 1B530143/4 Спецификации и технические данные
Рабочая температура: от 57Co до -54Co
GUOMAT No:1B53014 3/4
Круг NO.:W01-M58-6101
Орех / слепой орех

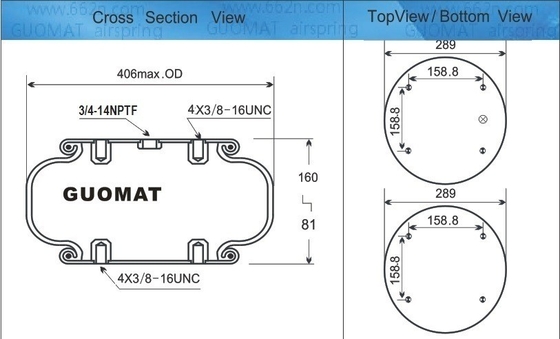

Верхняя крышка пластинки винт (орех) зуб:4pcsX 3/8-16UNC
Расстояние между центрами винта и верхней крышкой:158.8 мм
Нижняя крышка пластинка винт (орех) зуб : 4pcsX 3/8-16UNC
Расстояние между центрами винта и нижней крышкой: 158,8 мм
Расстояние между газовыми отверстиями 79,4 мм
Газовая отверстие / впуск воздуха / воздушное устройство
Газовая отверстие / воздушный вход: 1/4 NPT
Покрытие
Диаметр верхней крышки: 289 мм
Диаметр нижней крышки (ширина): 289 мм
Резиновые поддоны
Резиновые поддоны природный диаметр 380 мм
Максимальный диаметр резиновых подшипников: 406 мм
Резиновые колодки естественная высота: 120 мм
Рабочий ход: MAX 160 мм до MIN 81 мм
Бамперный блок / Бамперный блок
Без бампер-блока
Кольцо пояса / Кольцо пояса
С ремнями: без ремнями
|
Вибрационная изоляция - значение динамических характеристик
Дизайн высоты H: 5,91 дюйма рекомендуется, минимум 4,72 дюйма
|
| Давление p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Сила (нагрузка) [lbf] |
3840 |
5800 |
7820 |
9830 |
11800 |
685 |
| Скорость пружины [фунт/дюйм] |
1980 |
2590 |
3280 |
4060 |
4630 |
| Естественная частота [Гц] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
|
Пневматические приложения - статические характеристики
Сила F [lbf]
|
| Давление p [psi] |
40 |
60 |
80 |
100 |
120 |
Vol. V [in.3] |
| Высота H [in.] |
6.5 |
3340 |
5060 |
6840 |
8660 |
10500 |
740 |
| 6.0 |
3760 |
5690 |
7650 |
9660 |
11600 |
690 |
| 5.5 |
4140 |
6250 |
8380 |
10600 |
12700 |
650 |
| 5.0 |
4450 |
6680 |
8960 |
11300 |
13500 |
610 |
| 4.5 |
4720 |
7070 |
9460 |
11900 |
14300 |
560 |
| 4.0 |
4940 |
7380 |
9870 |
12400 |
14900 |
510 |
| 3.5 |
5120 |
7610 |
10200 |
12800 |
15300 |
450 |
| 3.0 |
5260 |
7810 |
10500 |
13100 |
15700 |
380 |
| 2.5 |
5350 |
7970 |
10700 |
13400 |
16000 |
300 |
Используемые типы воздушного привода с однообразным свертыванием
| Активатор воздуха с однообразным свертыванием |
| Все измерения в мм. |
| GUOMAT No. |
Воздушная пружина огненного камня NO. |
Минимальная конструкционная высота |
Необходимое пространство для установки |
Макс. инсульт. |
| |
|
|
|
|
| 1B53014 31/4 |
W01-M58-6101 |
51 |
420 |
134 |
| |
|
|
|
|
Описание GUOMAT 1B53014 3/4:
Традиционный метод амортизации жидкостной кровати, в основном резиновой подкладки, требует более высокой стальной пружины.внедрение "системы изоляции воздушных пружин" из-за рубежа позволило изолировать, а не уменьшить удар.С его уникальным способом преобразования энергии, вибрация механической энергии превращается во внутреннюю энергию, делая 95% вибрации изолированными, чтобы достичь истинного эффекта изоляции.
Различные типы флюидизированного ложа, в зависимости от общего веса флюидизированного ложа для выбора подходящей несущей способности воздушной пружины,и флюидированного постеля в соответствии с длиной, шириной и высотой конструкции конкретной установки, и воздушной пружины удобной установки, но также делает изоляцию Система установки намного проще, чем установка стальной пружины.
Изоляция подушек безопасности, есть два метода управления. Один из них - группа (обычно 4 или 6) подушек безопасности с односторонним заполнением клапана, как автомобильная шина.
У нас есть и другие размеры:
Стиль:113 Два плюса
Скрытые орехи, 1/4 BSP:W01-M58-6101
Скрытые орехи, 1/4 BSP, бампер:W01-M58-6103
Скрытые орехи, 3/4 BSP:W01-M58-6100
Слепые орехи, 3/4 BSP, бампер:W01-M58-6102
Противоусадочные кольца из стальной коробки, болты 40 мм, ореховые прокладки:W01-M58-7538
Только резиновые мельницы:W01-358-0135
Сила обрушения на минимальную высоту (@ 0 BAR):76N
128 Высокопрочные конструкции
Скрытые орехи, 114 BSP:W01-M58-6071
Слепые орехи, 114 BSP, резиновый бампер:W01-M58-6068
Скрытые орехи, 3/4 BSP:W01-M58-6070
Скрытые орехи, 3/4 BSP, резиновый бампер:W01-M58-6069
Только резиновые мельницы:W01-358-0231
