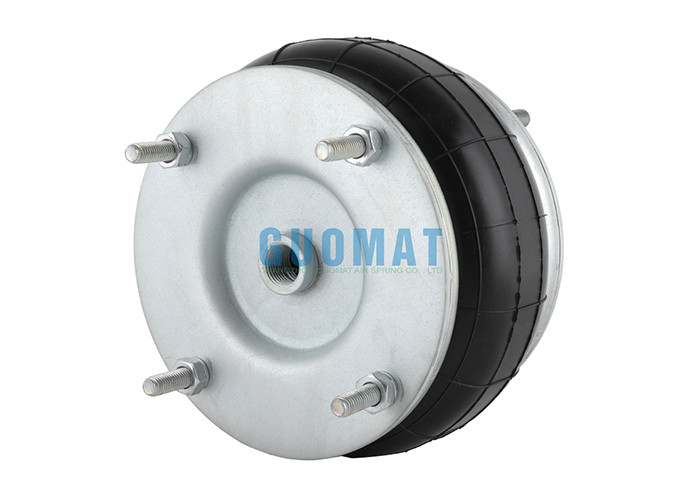

Весна воздуха 8" подвеса FS 138-8 DS промышленная одиночная замысловатая резиновая воздушная подушка X1 с кольцом фланца

Весна воздуха 8" подвеса FS 138-8 DS промышленная одиночная замысловатая резиновая воздушная подушка X1 с кольцом фланца

Характер продукции

Тип весна GUOMAT 1B8X1 одиночный замысловатый воздуха использует воздух как эластичное средство, т.е., положите обжатый воздух в закрытый контейнер, и используйте упругость обжатия газа для того чтобы осуществить влияние весны. Как повышения нагрузки, обжатое воздушное давление в повышениях контейнера, и своих повышениях жесткости; когда нагрузка уменьшает, жесткость также уменьшает с уменшением воздушного давления, так этот вид весны имеет лучшие переменные характеристики жесткости.

Номер OEM: GUOMAT 1B8X1

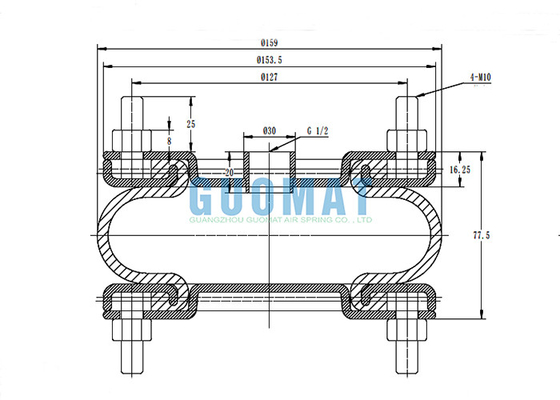

8" параметры весны воздуха фланца x1 технические

Номер свертки: 1

Давление деятельности: ≤0.7Mpa

Толщина нажимной накладки: 16.25mm

Диаметр плиты обложки: Ø153.5mm

Отверстие воздуха приспосабливая: G1/2

Диаметр отверстия штуцера воздуха: Ø30mm

Зубы винта плиты обложки: 4pcs M10

Расстояние между зубами винта плиты обложки: Ø127mm

Нижний диаметр нажимной накладки: Ø153.5mm

Зубы винта нижней нажимной накладки: 4pcs M10

Диаметр резиновых мембран естественный наружный: Ø159mm

Естественная высота: 77.5mm

Как установить проштемпелеванную весну воздуха фланца

• Расположите паук на фланец цапфы.
• Установите проштемпелеванную весну воздуха фланца на паук.
• Прикрепите верхние и более низкие кронштейны в весну воздуха.
• Соедините авиалинию и приспособление с весной воздуха.
• Надуйте весну воздуха к пожеланному давлению.

Важно следовать инструкциями изготовителя при установке весны воздуха, по мере того как инсталляционный процесс может поменять в зависимости от специфической модели весны воздуха вы устанавливаете. Дополнительно, может быть полезно сослаться на все диаграммы или руководства по эксплуатации которые приходят с весной воздуха обеспечить свойственную установку.
