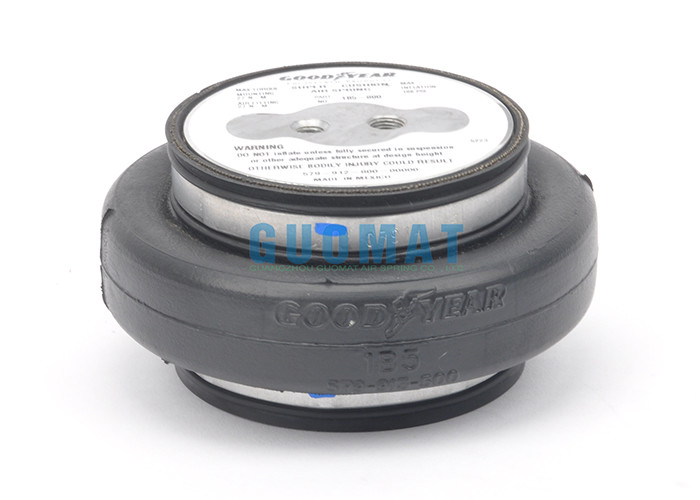

579-913-500 замысловатая резиновая воздушная подушка пневматического привода весны воздуха 1B5-800 Goodyear

весна воздуха воздушной подушки 579-913-500 пневматического привода 1B5-800 Goodyear замысловатая резиновая

Характер продукции

GOODYEAR 1B5-800

GOODYEAR 1B5 800

GOODYEAR 1B5800

GOODYEAR ИЗГИБАЮТ НО. 579-913-500

GOODYEAR ИЗГИБАЮТ НО. 579913500

НО. 579 ГИБКОГО ТРУБОПРОВОДА GOODYEAR 913 500

CONTITECH FS40-6

CONTITECH FS 40-6

CONTITECH FS 40-6 CI

CI G1/8 CONTITECH FS 40-6

CI G1/8 M8 CONTITECH FS 40-6

CI G1/8 M8 CONTITECH FS40-6

ENIDINE YM FS 40-6 1 YMFS40-6 1 YMFS406

CI G1/8 M8 ENIDINE YM FS 40-6

ENIDINE YI FS 40-6-000 1 YIFS40-6-000 1 YIFS406000

CI 1/8NPT 3/8-16UNC ENIDINE YI FS 40-6

ФЕНИКС SP1B04

ФЕНИКС SP1 B 04

FES EB-145-60/EB 145 60/EB14560

WEFORMA WBE100-E1 1 WBE100 E1/WBE100E1

NUMATICS ASNS10-2-1/ASNS102 1 ASNS1021

СИЛА 1B5001/1B 5001

VKNTECH 1B 4060 11B4060

EAA 1E40-6 /1E406 /1E406

Данные по варочных мешков Goodyear технические

Диаметр плиты обложки: Ø90 mm

Нижний диаметр нажимной накладки: Ø90 mm

Болт винта плиты обложки/зуб стержня: M8X1.25

Нижние болт винта нажимной накладки/зуб стержня: 2XM8X1.25

Расстояние между стержнем и отверстием для воздуха: Ø20mm

Расстояние центра винта нижней нажимной накладки: Ø20mm

Отверстие для воздуха: G1/8

Резиновый диаметр МАКС мембраны: Максимальное 145mm

Работая ход: 50mm-110mm

Примечание

1.Centerlines отверстия установки и штуцера воздуха верхнего Retaiinng и отверстий установки более низкого стопорного устройства выровнянных в пределах ±2°

2.Do не не будут надувать если полно обеспеченный в подвесе или другой адекватной структуре на высоте Desing.

Не надуйте до больше чем 6,9 Адвокатуры без утверждения Goodyear.
Давление не превысить 11 Адвокатуру под любым условием.

ход 3.Usable начинает минимум высоту.
4.ASSEMLBY, который нужно быть поддержанные верхними и нижний плитой Dia минимума 95mm.
вращающий момент 5.Fastener на установке для превышения 27N-m.

Следующие воздушные подушки промышленного оборудования весны воздуха Goodyear мы имеем
