| Место происхождения: | Гуандун, Китай |
| Фирменное наименование: | GUOMAT |
| Сертификация: | ISO/TS16949:2009 |
| Номер модели: | 220-10 |
| Количество мин заказа: | 6PCS |
|---|---|
| Цена: | $59.9-69.9/pc |
| Упаковывая детали: | Сильная коробка коробки или по мере того как потребность клиентов |
| Время доставки: | 2-8 дней работы |
| Условия оплаты: | L/C, T/T, западное соединение |
| Поставка способности: | 1000pcs/week |
| Название продукта: | Двойная замысловатая подвесной рессора воздуха | Материал весны: | Резина + сталь |
|---|---|---|---|
| Гарантия: | 1 год | Тип весны: | Газированный тип |
| Резиновый максимальный Dia.: | 250mm | Dia плиты.: | 161mm |
| Пакуя размер: | 24*24*24cm | Тип отверстия газа: | 1/4NPTF, G 3/4 |
| Высокий свет: | Dia 161mm. Промышленная весна воздуха,Промышленное замысловатое весны воздуха одиночное,Весна воздуха Contitech FS 200-10 промышленная |
||
Contitech FS 200-10 континентального CI стиля мембран, промышленной одиночной замысловатой весны воздуха
Техническая характеристика изделия
операционная система CI G1/4 G3/4 FS 200-10, ревет весна воздуха Stype промышленная, одиночное замысловатое, 200cm кв эффективное Aiea, ход 89 mm Макс, гофрированная бортовая накладка, женские устанавливая потоки
Данные по весны воздуха FS 200-10 технические
Данные по нажимной накладки FS 200-10
Диаметр плиты обложки: 161mm
Между продетым нитку расстоянием отверстия: 89mm
Между продетыми нитку отверстием и расстоянием отверстия для воздуха: 38.1/44.5mm
Нижний диаметр нажимной накладки: 161mm
Глухие гайки FS 200-10
Привинтьте (гайки) на плиту обложки: 2XM8
Привинтьте (гайки) на нижнюю нажимную накладку: 2XM8
Привинтьте (гайки) глубину M8: 15mm
M8=25Nm
Мембраны FS 200-10 резиновые
Резиновый диаметр МАКС мембран: 250mm
Ход FS 200-10 работая
Работая ход: 51mm~140mm
Максимальная высота: 140mm
Минимальная высота: 51mm
Обжатая высота: 89mm
Воздуховод FS 200-10/отверстие газа
Воздуховод/отверстие газа: G 1/4 G 3/4
G 1/4=25 Nm
G 3/4=25 Nm
Заказ Infromation
| НЕТ. | Тип | Но. заказа. |
| 1 | Резиновая мембрана | --- |
| 2 |
С верхними плитой и воздуховодом G3/4 Ексцентриситет порта входа 38.1mm |
--- |
| 3 |
С верхними плитой и воздуховодом G1/4 Ексцентриситет порта входа 44.5mm |
--- |
| 4 | С верхними плитой, блоком буфера и входным сигналом G1/4 порт воздуха, ексцентриситет порта входа 44.5mm |
--- |
| 5 | С плитой нержавеющей стали, забор воздуха G3/4 рот, ексцентриситет порта входа 38.1mm |
--- |
Технический параметр
Минимальное давление: 0 баров
Сила восстановления к минимальной высоте: ≤ 200 n
Полный вес (включая нажимная накладка): 2,3 kg
Применения изоляции вибрации - динамические эйгенвалюы
Высота h дизайна: 110 mm порекомендовали, минимум 90 mm
| Давление p [бар] | 3 | 4 | 5 | 6 | 7 | 8 | Том v [l] |
| Сила (нагрузка) f [KN] | 5,5 | 7,5 | 9,6 | 11,9 | 14,0 | 15,7 | 2,7 |
| Жесткость весны [N/cm] | 1500 | 2050 | 2600 | 3150 | 3700 | 4250 | 2,7 |
| Естественная частота [Hz] | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,6 | 2,7 |
Пневматические применения - статические эйгенвалюы
Сила f [KN]
| Давление p ］ бара ［ | 3 | 4 | 5 | 6 | 7 | 8 | ［Тома v я］ | |
| ］ Mm ［h высоты | 120 | 4,5 | 6,2 | 8,2 | 10,4 | 12,1 | 13,8 | 2,8 |
| 110 | 5,5 | 7,5 | 9,6 | 11,9 | 14,0 | 15,7 | 2,6 | |
| 100 | 6,3 | 8,6 | 11,0 | 13,4 | 15,5 | 17,5 | 2,4 | |
| 90 | 7,0 | 9,4 | 12,1 | 14,6 | 17,0 | 19,2 | 2,2 | |
| 80 | 7,6 | 10,2 | 13 | 15,7 | 18,2 | 20,6 | 1,9 | |
| 70 | 8,1 | 10,9 | 13,6 | 16,5 | 19,3 | 21,9 | 1,6 | |
| 60 | 8,5 | 11,3 | 14,2 | 17,1 | 20,1 | 23,0 | 1,3 | |
Введение весны воздуха Contitech резиновой
Резиновая весна воздуха широко использована в оборудовании papermaking, кожаном машинном оборудовании, вибрируя таблице, оборудовании ткани, минировании, машинном оборудовании и других индустриях. Резиновая весна воздуха используемая в промышленном оборудовании грубо разделена в весны однослойных, двухслойного, и 3-слоя воздуха согласно числу слоев их резиновых тел.
Когда резиновые работы воздушной подушки, внутренняя полость заполнены с обжатым воздухом для того чтобы сформировать обжатую воздушную колонну. С увеличением нагрузки вибрации, высота уменшений весны, том внутренней полости уменьшает, жесткость повышений весны, и эффективная площадь опоры внутренних повышений воздушной колонны полости, и величина наибольшей допускаемой нагрузки на опору повышений весны в это время. Когда нагрузка вибрации уменьшает, высота повышений весны, том внутренних повышений полости, жесткость уменшений весны, эффективная площадь опоры внутренних уменшений воздушной колонны полости, и величина наибольшей допускаемой нагрузки на опору уменшений весны. Таким образом, внутри эффективный ход весны воздуха, высота, внутренний том полости, и величина наибольшей допускаемой нагрузки на опору весны воздуха имеют ровную и гибкую передачу с ростом и уменшением нагрузки вибрации, и управление высокой эффективности амплитуды и нагрузки вибрации происходит. Жесткость и величина наибольшей допускаемой нагрузки на опору весны могут также быть отрегулированы путем увеличение или уменьшать количества инфляции, и вспомогательную камеру воздуха можно также прикрепиться для того чтобы достигнуть автоматического регулирования.

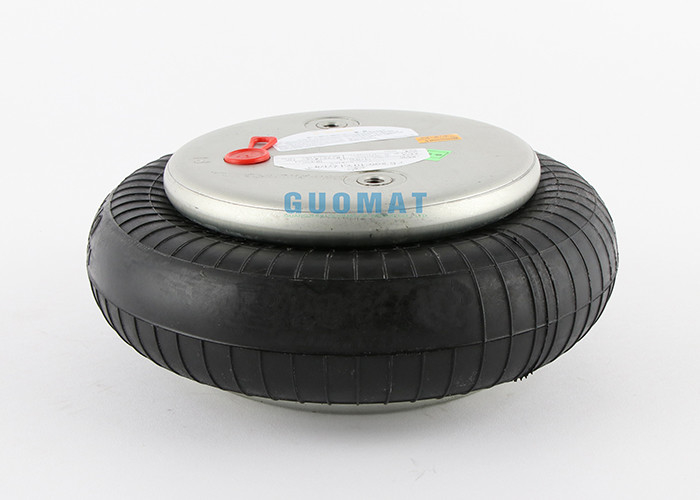

Изображение продукта
