| Место происхождения: | Китай |
| Фирменное наименование: | GUOMAT |
| Сертификация: | ISO/TS16949:2009 |
| Номер модели: | 1B40-6 |
| Количество мин заказа: | 1PC |
|---|---|
| Упаковывая детали: | сильная коробка коробки или как потребность клиентов |
| Время доставки: | 2-8 дней работы |
| Условия оплаты: | Т/Т, западное соединение, ПайПал или другие |
| Поставка способности: | 1000пкс/век |
| Материал: | Резиновая сталь | Контитеч: | FS 40-6 |
|---|---|---|---|
| Гарантия: | 1 год | Чистый вес: | 0,91 КГ |
| Другие имена: | Вибрация воздуха промышленная | Способность давления: | 0.2-0.8 МПа |
| Размеры КОРОБКИ: | 16*16*8cm | Марка: | Нейтральный |
| Высокий свет: | весна воздуха contitech dia 145mm,Весна воздуха contitech FS 40-6,чокнутая весна воздуха contitech 2 |
||

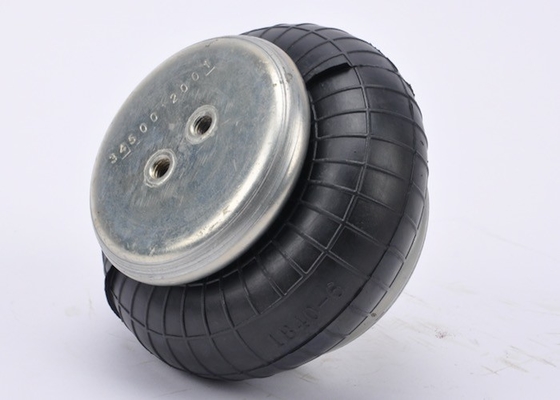

Dia Макс размера весны воздуха FS 40-6 Contitech самый небольшой. 145mm с 2 чокнутым
Технические параметры GUOMAT1B40-6 заменяют FS 40-6
Гайка/глухая гайка ❶
Номер винта плиты обложки: 2 ПК
Нижний номер винта нажимной накладки: 2 ПК
Расстояние гайки: 44,5 mm
Винт гайки: M8
❷ наполняет газом штуцер отверстия/воздуховода/воздуха
Отверстие/воздуховод газа: G1/8
Нажимная накладка ❸
Диаметр плиты обложки: 90 mm
Нижний диаметр нажимной накладки: 90mm
Мембраны ❹ резиновые
Резиновые мембраны через диаметр: 130 mm
В 0,7 PA, резиновый диаметр мембран: 145 mm
Работая ход: МИНУТА 50 mm к МАКС 110 mm
Резиновые мембраны конструируют высоту: 70 mm
Блок блока бампера ❺/буфера
Без блока бампера
❻ окружает кольцо обруча/пояса
Без части обруча пояса
Первоначальный производитель оборудования OEM FS40-6:
| Феникс |
SP1B04; SP 1B04 SP 1B 04 |
| Weforma |
WBE100-E1 WBE 100-E1 |
| contitech | FS 40-6 |
| contitenal |
FS40-6 FS406 |
| Технические данные FS40-6 | |
| Минимальное давление | 0 баров |
| Возвращенная сила к минимальной высоте | ≤ 120 n |
| Общий вес с зажатыми плитами | 0,9 kg |
| Количество сверток | Одиночный |
| Гаван размер | G1/8 |
| Длина хода | 60 MM |
| Тип цилиндра | Стандарт |
| Материал крышки конца | Сталь |
| Изоляция вибрации - значения характеристики динамической чувствительности FS40-6 | |||||||
| Высота h дизайна: порекомендованные 90mm, минимум 70mm | |||||||
| Давление p [бар] | 3 | 4 | 5 | 6 | 7 | 8 | VOL. v [l] |
| Сила (нагрузка) [KN] | 1,7 | 2,3 | 2,8 | 3,4 | 3,8 | 4,4 | 0,5 |
| Тариф весны [N/cm] | 760 | 990 | 1220 | 1480 | 1610 | 1820 | |
| Естественная частота [Hz] | 3,5 | 3,3 | 3,3 | 3,3 | 3,2 | 3,2 | |
| Пневматическое применение - значения статической характеристики FS40-6 | |||||||
| Сила f [kN] | |||||||
| Давление p [бар] | 3 | 4 | 5 | 6 | 7 | 8 | VOL. v [l] |
| Высота h [mm] 60 | 2,6 | 3,5 | 4,3 | 5,2 | 6,1 | 6,9 | 0,3 |
| 70 | 2,3 | 3,2 | 3,9 | 4,7 | 5,4 | 6,2 | 0,4 |
| 80 | 2,1 | 2,8 | 3,5 | 4,2 | 4,9 | 5,3 | 0,5 |
| 90 | 1,7 | 2,2 | 2,8 | 3,4 | 3,9 | 4,4 | 0,5 |
| 100 | 1,2 | 1,6 | 2 | 2,5 | 3 | 3,4 | 0,6 |
1B 40-6 мембраны CI g 1/8 CA вводят промышленную весну в моду воздуха ссылаются на FS 40-6 Contitech:
Одиночное замысловатое,
полезная площадь 40cm кв,
ход см 60 максимальный,
Гофрированная бортовая накладка,
Женские устанавливая потоки, G1/8 BSPP, центризовали,
Сталь
Изготовитель: GUOMAT
Максимальное инфляционное давление
120 psi
Тип воздуховода: Метрический
Серия: C
Тип мембран: Одиночное замысловатое
Вес: 2,65 lbs.
Номер детали изготовителя: 1B40-6
| Одиночный привод воздуха свертки | ||||
| Все измерения в Mm | ||||
| GUOMAT НЕТ. | Contitech НЕТ. | Высота Минимальн Конструировать | Требуемое место установки | Максимальн Ход |
| 1B4060 | FS 40-6 | 50 | 160 | 60 |
| 1B5050 | FS 50-5 | 51 | 165 | 44 |
| 1B7070 | FS 70-7 | 51 | 180 | 64 |
| 1B10010 | FS 100-10 | 51 | 225 | 94 |
| 1B1209 | FS 120-9 | 50 | 230 | 85 |
| 1B1210 | FS 120-10 | 51 | 245 | 99 |
| 1B12012 | FS 120-12 | 51 | 250 | 119 |
| 1B20010 | FS 200-10 | 51 | 265 | 89 |
| 1B33011 | FS 330-11 | 51 | 340 | 99 |
| 1B33014 | FS 330-14 | 51 | 360 | 129 |
| 1B53011 | FS 530-11 | 51 | 400 | 124 |
| 1B53014 | FS 530-14 | 51 | 420 | 134 |
| 1B96012 | FS 960-12 | 63 | 480 | 117 |
| 1B133011 | FS 1330-11 | 63 | 570 | 107 |
| Двойной привод воздуха свертки | ||||
| Все измерения в Mm | ||||
| GUOMAT НЕТ. | Contitech НЕТ. | Высота Минимальн Конструировать | Требуемое место установки | Максимальн Ход |
| 2B33022 | FD 330-22 | 75 | 340 | 230 |
| 2B33030 | FD 330-30 | 77 | 355 | 283 |
| 2B53022 | FD 530-22 | 77 | 400 | 233 |
| 2B53030 | FD 530-30 | 77 | 415 | 273 |
| 2B53035 | FD 530-35 | 77 | 420 | 313 |
| 2B96022 | FD 960-22 | 95 | 490 | 225 |
| 2B133025 | FD 1330-25 | 92 | 570 | 243 |
| Тройной привод воздуха свертки | ||||
| Все измерения в Mm | ||||
| GUOMAT НЕТ. | Contitech НЕТ. | Высота Минимальн Конструировать | Требуемое место установки | Максимальн Ход |
| 3B33029 | FT 330-29 | 110 | 345 | 320 |
| 3B43032 | FT 430-32 | 115 | 355 | 315 |
| 3B53032 | FT 530-32 | 110 | 410 | 325 |
| 3B53035 | FT 530-35 | 115 | 430 | 395 |
| 3B96034 | FT 960-34 | 120 | 510 | 335 |
| 3B133035 | FT 1330-35 | 120 | 570 | 350 |
