F-240-4 резиновый воздушный прут заменить S-240-4 YOKAHAMA Bellows промышленный воздушный мешок
OEM перекрестная ссылка:
GUOMAT Часть No: F-240-4
Йокохама S-240-4R
Йокохама S 240 4R
Йокохама С-240-4
YOKOHAMA S 240 4
Йокохама S240-4R
Спецификации и подробные технические параметры: F-500-4
| Размер модели |
Высота H ((mm) |
Общий максимальный проезд ((мм) |
Максимальное сжатие. Внешний диаметр (мм) |
Стандартная высота, приблизительное значение при внутреннем давлении 0,49 МПА |
Максимальное внутреннее давление (MPA) |
Сбой внутреннего давления ((MPA) |
| Высота конструкции |
Максимальный рост |
Минимальная высота |
Эффективная площадь ((см2) |
Объем ((L) |
Нагрузка ((KN) |
Динамическая постоянная пружины ((n/мм) |
Естественная вибрационная частота ((Hz) |
| F-240-4 |
206 |
316 |
111 |
± 80 |
300 |
450 |
10.1 |
22.2 |
235 |
1.6 |
0.88 |
2.9-3.9 |
| F-240-3 |
152 |
232 |
82 |
± 60 |
300 |
450 |
7.3 |
22.2 |
324 |
1.9 |
0.88 |
2.9-3.9 |
| F-240-2 |
98 |
148 |
53 |
±40 |
300 |
450 |
4.4 |
22.2 |
520 |
2.4 |
0.88 |
2.9-3.9 |
| F-240-1 |
72 |
110 |
40 |
± 30 |
340 |
450 |
3.5 |
22.2 |
765 |
2.9 |
0.69 |
2.9-3.9 |
Что такое воздушная пружина
1Основные функции
Буферизация и амортизация ударов: когда ударный пресс работает на высокой скорости, он поглощает ударную силу, когда скользящий механизм и форма вступают в контакт, уменьшая вибрацию и шум.
Контроль давления: регулируя давление воздуха, он обеспечивает стабильное давление для удовлетворения потребностей различных процессов штамповки (таких как прокол, растяжение и т. д.).
Защитите плесени: уменьшите повреждения плесени, вызванные ударом, и продлите срок службы плесени.
Точное управление: сотрудничает с системой CNC для достижения точной регулировки хода и давления для улучшения качества обработки.
2Структура и принцип работы
Структура: в основном состоит из цилиндра, поршня, уплотнения, регулирующего клапана давления воздуха и т.д. и заполняется сжатым воздухом.
Принцип работы:
Стадия сжатия: когда слайдер перфорации движется вниз, воздушная пружина сжимается, давление воздуха увеличивается и энергия сохраняется.
Стадия освобождения: когда слайдер возвращается, сжатый воздух расширяется, заставляя поршень перезагрузиться, помогая слайдеру быстро возвращаться и буферизируя вибрацию.
3Основные преимущества
Регулируемость: эластичную силу можно изменить путем регулирования давления воздуха для удовлетворения потребностей различных материалов и процессов.
Быстрая реакция: более чувствительная, чем механические пружины или гидравлические системы, подходящие для высокоскоростной штамповки.
Легкое обслуживание: отсутствует сложная механическая структура, низкий уровень отказов, может быть отремонтирован путем замены уплотнений.
Экономия энергии и охрана окружающей среды: по сравнению с гидравлическими системами не требуется масло, чтобы избежать загрязнения и потребления энергии.
4. Сценарии применения
Промышленность штамповки: используется для точного штамповки автомобильного листового металла, электрического корпуса, оборудования и т.д.
Непрерывное прокалывание: обеспечивает стабильность в высокоскоростных прокалывающих машинах (например, прогрессивное штампование).
Формирование растяжения: обеспечение равномерной силы свертывания, чтобы предотвратить морщины материала.
5. Отборные пункты
Требования к нагрузке: выберите грузоподъемность воздушной пружины в соответствии с силой прокола.
Длина хода: совпадает с длиной движения слайда.
Диапазон давления воздуха: убедиться, что давление источника воздуха совместимо с номинальным давлением пружины.
Размер установки: должен быть совместим со структурой перфорации.

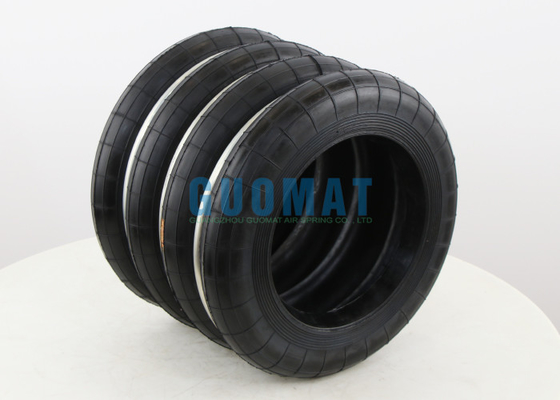

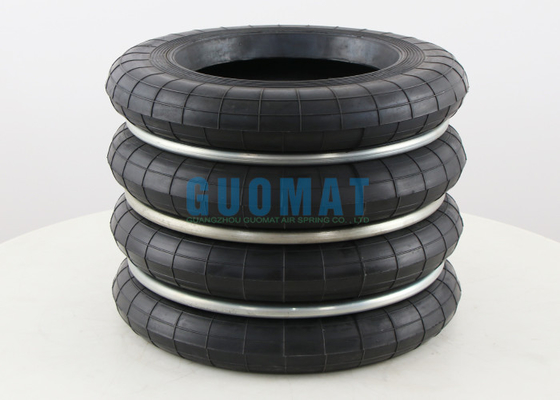

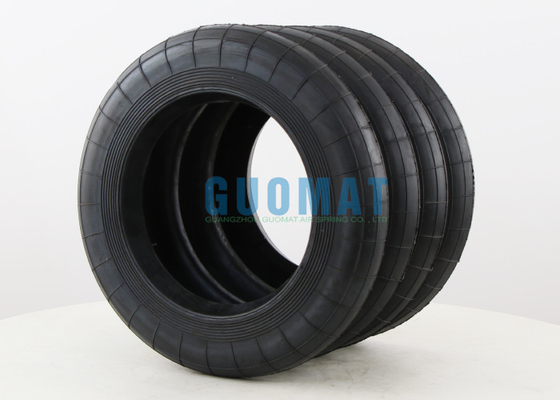

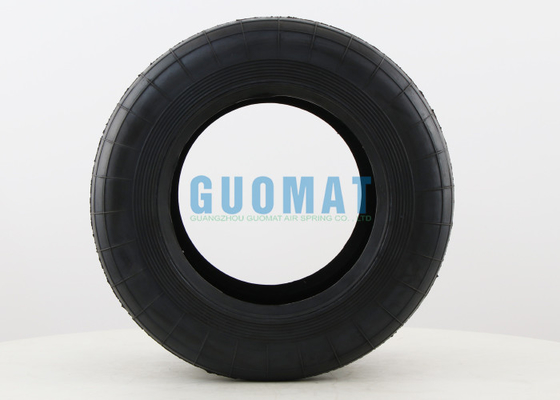

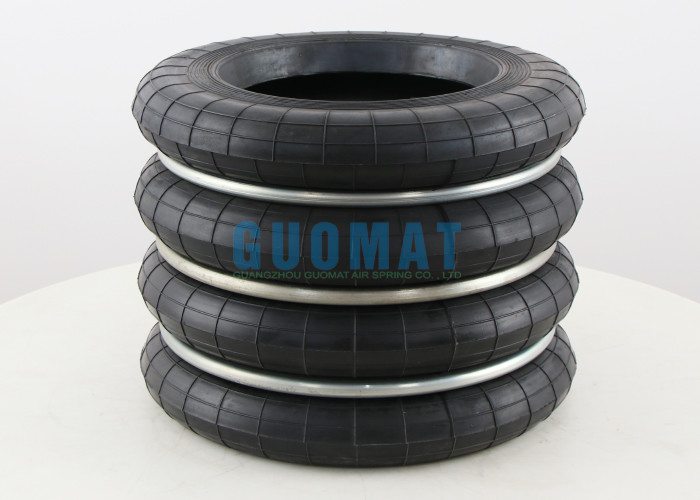

Сопутствующая картина F-240-4
