Contitech FS 530-14 3/4-14NPTF Резина 1 Замена воздушной пружины
Реферальный No.
Контитек FS 530-14
CONTITECH FS 53014
CONTITECH FS 530 14
Континентальный FS 530-14
Стиль Файрстоун 113-1
Файрстоун. W01-358-7112
Огненный камень. W01 358 7112
Файрстоун.
Огненный камень. WO1-358-7112
Файрстоун, WO1 358 7112
Файрстоун, WO13587112
FleetPride AS7112
Goodyear 1B14 358
Goodyear 1B14358
Goodyear 1B14-358
Goodyear Flex No 578913352
Тельца 6326
Треугольник AS-4339
Треугольник AS4339
TRP AS71120
Дэйтон 354-7112
Дэйтон 354 7112
Дэйтон 3547112
Хендриксон S-13044
Охранитель груза SC2012
Флеетрит 554782C1
Ридвелл 1003587112C
SAF Нидерланды 90557028
Навистар

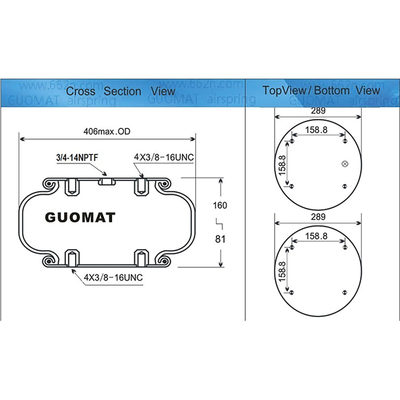

Спецификации и подробные технические параметры:AIRSUSTECH 1B53014P01
Орех/слепой орех
У зубов верхней пластинки винтовки: 4X3/8-16UNC
Расстояние от центра винта верхней крышки: 158,8 мм
Свинцовые зубы нижней крышки: 4X3/8-16UNC
Расстояние от центра винта нижней крышки: 158,8 мм
Воздушные отверстия/воздушные входы/воздушные фитинги
Воздушное отверстие/впуск воздуха: 3/4NPTF-14NPTF
Воздушное отверстие находится в середине центра винта
Пластина крышки
Диаметр верхней пластины: 289 мм
Диаметр нижней крышки: 289 мм
Мех из резинового колокола
Максимальный диаметр резиновых мельниц: 406 мм
Естественный диаметр резиновых мельниц: 360 мм
Рабочий ход: от 81 мм до 160 мм
Максимальная высота: 160 мм
Минимальная высота: 81 мм
Блок бампера/блок бампера
Никакого бампера.
Кружка ремня/Кружок ремня/Кольцо ремня
Без петли ремня/ремня ремня/ремня ремня
Минимальное давление: 0 бар
Сила возврата до минимальной высоты: ≤ 300 Н
Общая масса с зажатыми пластинами: 6,1 кг
Вибрационная изоляция - значения динамических характеристик
Высота конструкции H: рекомендуется 150 мм, минимум 120 мм
| Давление p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Сборник V[l] |
| Сила (груз) [KN] |
18.6 |
24.9 |
31.5 |
37.9 |
44.4 |
50.8 |
11.0 |
| Скорость пружины [N/cm] |
3650 |
4410 |
5340 |
6140 |
7220 |
7920 |
| Естественная частота [Гц] |
2.2 |
2.1 |
2.1 |
2.0 |
2.0 |
2.0 |
Значения статических характеристик пневматического применения
Сила F[KN]
| Давление p [бар] |
3 |
4 |
5 |
6 |
7 |
8 |
С. V [l] |
| Высота H[мм] |
160 |
17.1 |
23.0 |
29.0 |
35.0 |
41.2 |
47.3 |
11.8 |
| 140 |
20.0 |
26.8 |
33.7 |
40.6 |
47.7 |
54.5 |
10.7 |
| 120 |
22.3 |
29.8 |
37.3 |
44.9 |
52.7 |
60.2 |
9.5 |
| 100 |
24.1 |
31.9 |
40.0 |
48.1 |
56.3 |
64.3 |
8.2 |
| 80 |
25.3 |
33.4 |
41.9 |
50.3 |
58.8 |
67.1 |
6.6 |
| 60 |
26.0 |
34.5 |
43.4 |
52.0 |
60.8 |
69.1 |
4.6 |
Осторожности при установке воздушной пружины
При установке воздушной пружины старайтесь, чтобы верхнее и нижнее сиденья имели одинаковую линию центра.и минимизировать смещение и наклон центральной линии верхнего сиденья и нижнего сиденья воздушной пружиныЧрезмерное смещение и наклон увеличивают изнашивание воздушной пружины, и есть возможность внутреннего трения, которое может легко привести к раннему повреждению воздушной пружины.При установке воздушной пружины, должно быть обеспечено достаточное пространство для установки, отсутствие трения с любой частью и никаких помех с любой частью в течение всего периода использования,и должны быть приняты необходимые меры для предотвращения воздействия твердых предметов.

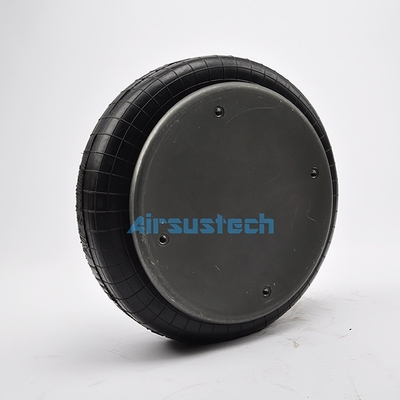

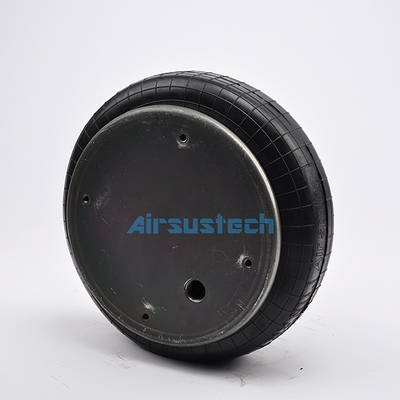

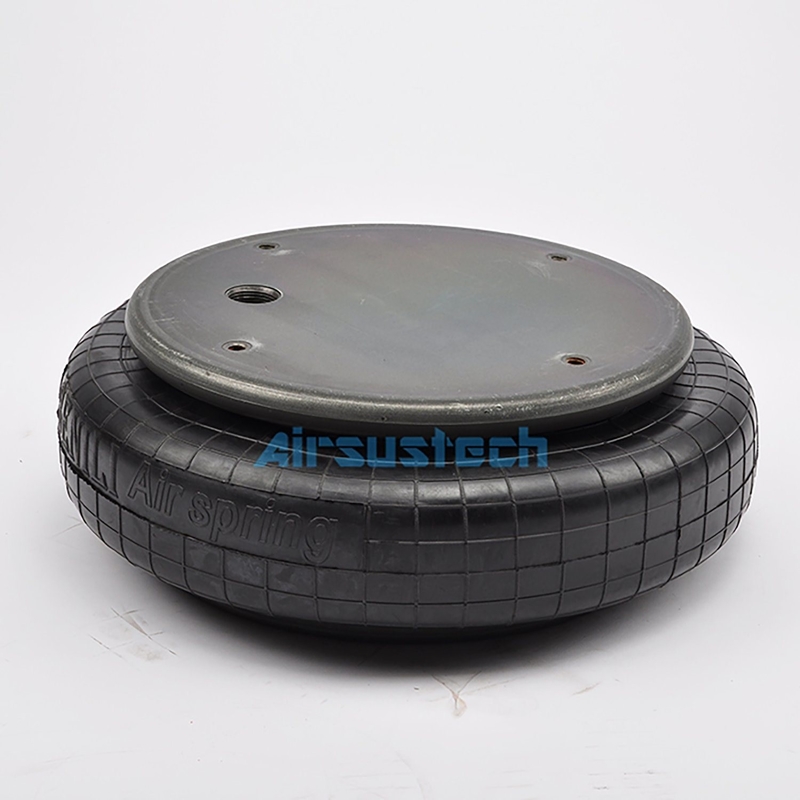

Соответствующее изображение 1B53014P01
