Contitech FS 120-10 Свернутая 1/4NPTF Воздушная пружина для расширения

Подробная информация о продукте:

Место происхождения:	Гуанчжоу, Китай
Фирменное наименование:	GUOMAT
Сертификация:	ISO/TS16949:2009
Номер модели:	1B8X4

Оплата и доставка Условия:

Количество мин заказа:	5 шт.
Цена:	USD49.9-59.9/PC
Упаковывая детали:	Сильная картонная коробка или по требованию клиента
Время доставки:	3-7 рабочих дней
Условия оплаты:	L/C, T/T, Western Union или другие
Поставка способности:	1000 штук в неделю

контакт

Подробное описание продукта

Quality:	100 % Tested	Fuction:	Reduce Shock
Cross Reference:	Contitech FS 120-10	After-sales Service:	12 Months
Type:	Gas-Filled	Конфигурация:	Доступно.
Цвет:	Черный	Наименование товара:	Одиночная замысловатая весна воздуха
Выделить:	Свернутая 1/4NPTF воздушная пружина , Contitech FS 120-10 Воздушная пружина , Воздушная пружина для расширения

Contitech FS 120-10 Свернутая 1/4NPTF Воздушная пружина для расширения

Справочный номер

Контитех: FS120-10
Контитек: FS 120-10
Contitech: FS120 10
Контитех: FS 120 10
Contitech: FS12010
Континентальный FS 120-10 CI 1/4 NPT
Continental FS 120-10 CI 1/4 NPT CA
Goodyear: 1B8-550
Goodyear: 1B8 550
Огненный камень W01-358-7564
Огненный камень W01 358 7564
Огненный камень W013587564
Огненный камень: WO1-358-7564
Огненный камень: WO1 358 7564
Огненный камень: WO13587564
Огненный камень: w01-358-7564
Огненный камень w01 358 7564
Огненный камень: w013587564

Подробная спецификация и технические данные: 1B8×4

Максимальный диаметр	230 мм
Воздушное отверстие/впуск воздуха	1/4 NPTF
Рабочий ход	от 140 мм максимум до 50 мм минимум
Зубы с винтом верхней пластины (орех)	2×3/8-16UNC
Нижняя тарелказубы винтовые	2×3/8-16UNC
Диаметр верхней крышки	135 мм
Диаметр нижней крышки	135 мм
Расстояние до центра винта	70 мм
Расстояние воздушного отверстия между орехами	35 мм

Минимальное давление: 0 бар
Сила возврата до минимальной высоты: ≤ 200 Н
Общая масса с зажатыми пластинами: 2,0 кг

Вибрационная изоляция - значения динамических характеристик
Высота конструкции H: рекомендуется 110 мм, минимум 90 мм

Давление p[bar]	3	4	5	6	7	8	Сборник V[l]
Сила (груз) [KN]	3.9	5.3	6.8	8.3	9.6	10.9	1.8
Скорость пружины [N/cm]	1315	1620	1925	2230	2535	2840
Естественная частота [Гц]	2.9	2.8	2.7	2.6	2.6	2.6

Значения статических характеристик пневматического применения
Сила F[KN]

Давление p [бар]		3	4	5	6	7	8	С. V [l]
Высота H[мм]	120	3.1	4.3	5.6	6.9	8.0	9.2	1.9
	110	3.9	5.3	6.8	8.3	9.6	10.9	1.8
	100	4.5	6.1	7.9	9.7	11.0	12.4	1.7
	90	5.0	6.8	8.9	10.8	12.2	13.8	1.5
	80	5.5	7.4	9.7	11.6	13.3	15.0	1.3
	70	5.9	7.9	10.3	12.3	14.2	16.0	1.1
	60	6.3	8.2	10.7	13.0	15.0	17.0	0.9

Гуомат 1B8×4 воздушная пружина, применяемая к расширительному винту

Воздушная пружина заполняется сжатым воздухом в герметичном контейнере и использует сжимаемость газа для достижения своего эластичного эффекта.

Высота кольцевой воздушной пружины ограничивается изнутри, затем ее резиновые стены расширяются наружу при надувании.Обратите внимание, что воздух должен быть извлечен из того же механизма, который ограничивает высоту воздушной пружины.

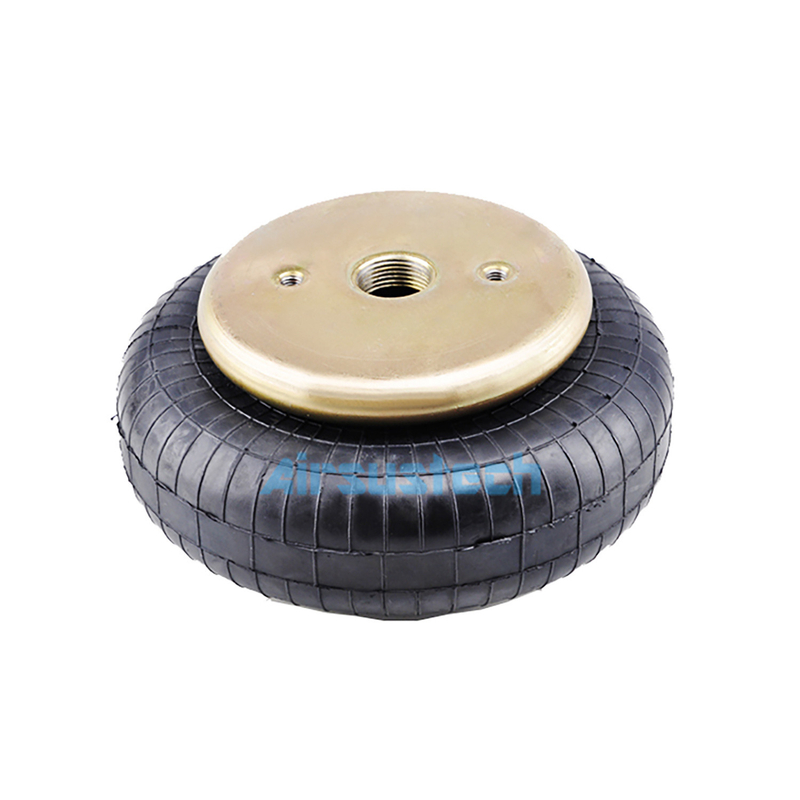

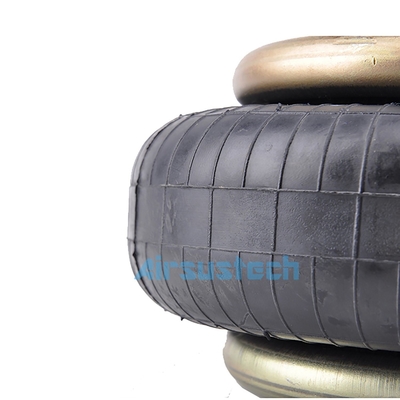

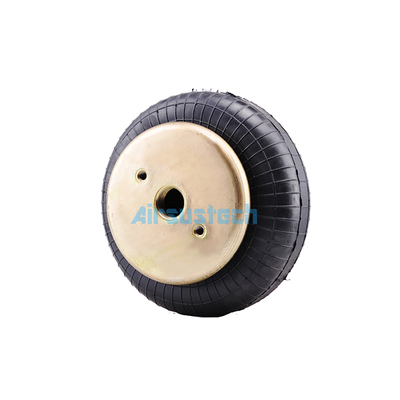

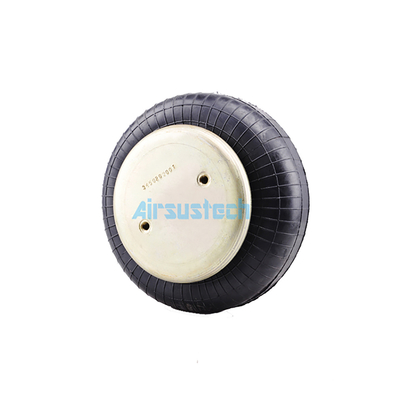

Ориентировочная картина
