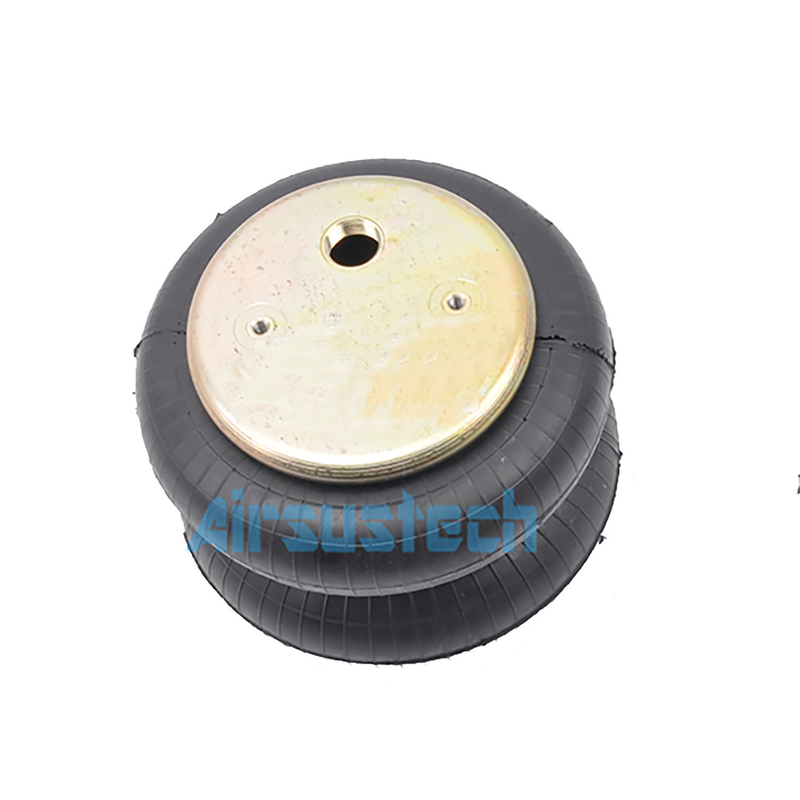

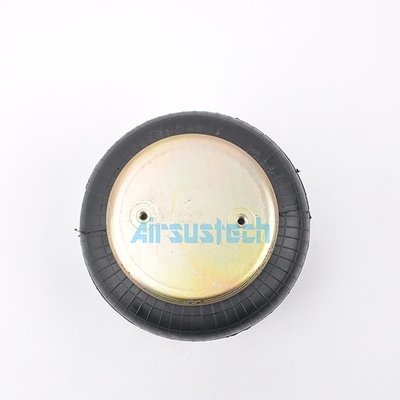

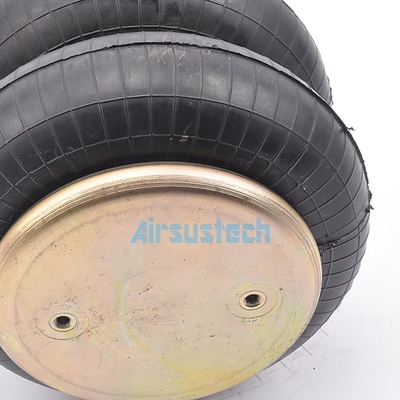

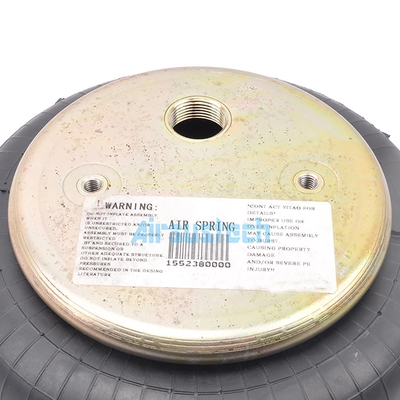

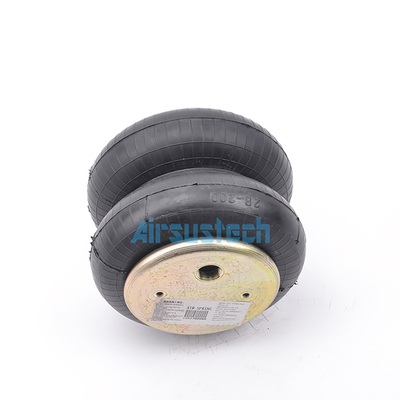

Contitech FD 200-19/2682045000 G3/4 Двойная свернутая резиновая воздушная пружина
OEM нет.
Контитек: FD 200-19
Контитех: FD200-19
Контитек: FD 200 19
Контитех: FD200 19
Контитех: FD20019
Контитех 2682 045000
Контитех 2682045000
2B6910P34 Спецификации и технические данные
Орех/слепой орех
Зубы верхней пластины с винтом: 2 x M8×1.25
Расстояние между центрами винта верхней пластины: 89 мм
Зубные винтовые (орехи) нижней крышки: 2 x M8×1.25
Расстояние между центрами винта нижней пластины: 89 мм
Воздушное отверстие/воздушный впуск/воздушное устройство
воздушное отверстие/впуск воздуха: G3/4
Расстояние между центром винта и воздушным входом: 38 мм
Пластина крышки
Диаметр верхней пластины (ширина): 160 мм
Диаметр нижней крышки (ширина): 160 мм
резиновые мельницы в форме колокольчика
диаметр резинового меха: 224 мм
Максимальный диаметр резинового меха: 251 мм
Высота
Минимальная высота: 75 мм
Максимальная высота: 260 мм
Блок бампера/блок бампера
без бампера
Кружка ремня/Кружок ремня/Кольцо ремня
с одной петлей ремня
Минимальное давление: 0 бар
Сила возврата до минимальной высоты: ≤ 200 Н
Общая масса с зажатыми пластинами: 3,2 кг
Вибрационная изоляция - значения динамических характеристик
Высота конструкции H: рекомендуется 220 мм, минимум 205 мм
| Давление p[bar] |
3 |
4 |
5 |
6 |
7 |
8 |
Сборник V[l] |
| Сила (груз) [KN] |
6.1 |
8.2 |
10.3 |
12.5 |
14.5 |
16.5 |
6.0 |
| Скорость пружины [N/cm] |
750 |
960 |
1110 |
1340 |
1510 |
1730 |
| Естественная частота [Гц] |
1.8 |
1.7 |
1.7 |
1.6 |
1.6 |
1.6 |
Значения статических характеристик пневматического применения
Сила F[KN]
| Давление p [бар] |
3 |
4 |
5 |
6 |
7 |
8 |
С. V [l] |
| Высота H[мм] |
250 |
4.9 |
6.6 |
8.2 |
9.5 |
11.7 |
13.4 |
6.5 |
| 210 |
6.7 |
8.8 |
11.0 |
13.3 |
15.5 |
17.6 |
5.8 |
| 170 |
7.9 |
10.5 |
13.1 |
15.7 |
18.3 |
20.7 |
4.9 |
| 130 |
9.1 |
12.0 |
15.0 |
17.8 |
20.7 |
23.4 |
4.0 |
| 90 |
9.9 |
13.2 |
16.6 |
19.8 |
23.0 |
25.8 |
2.9 |
Воздушные источники
Резиновые воздушные пружины используют эластичность резины и давление воздуха для получения всесторонней амортизации ударов, амортизации ударов, изоляции ударов, предотвращения шума и амортизации.В соответствии со структурой уплотнения, он разделен на четыре категории: тип самозапечатывающегося давлением, тип зажимания ремня, тип уплотнения обруча и гибридный тип.и количество слоев шнура в основном состоит из 2 слоевВнутренний слой резины используется в основном для уплотнения, а внешний слой резины - не только для уплотнения, но и для защиты.
Эта резиновая воздушная пружина может использоваться в оборудовании для подавления вибрации. It can better achieve vibration isolation and ensure the safety and stability of the base and control system of the vibration equipment by utilizing the characteristics of high frequency vibration isolation, звукоизоляция и низкая естественная частота вибрации, например, вибрационная изоляция вибрирующих экранов, снижение вибрации сидений для автомобилей класса люкс и другого оборудования.
